Artikel-Nr: 0121786
5 Varianten

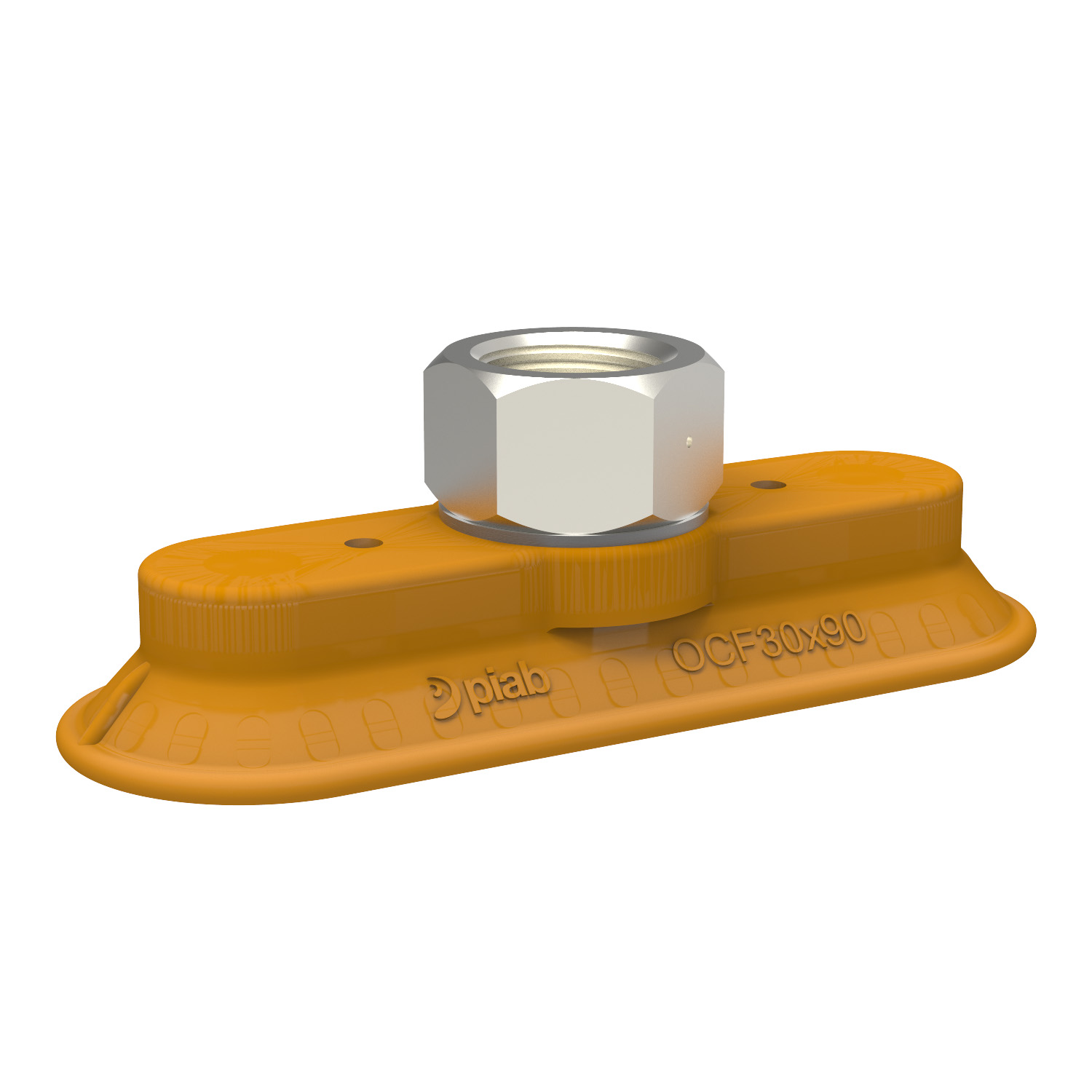

Saugnapf OCF30x90P Polyurethan 55/60, G3/8" Innengewinde
Speziell entwickelte Friction Saugnäpfe für ölige Oberflächen, wie z.B. Bleche im Formprozess. Dank des starken Grips auf öligen Oberflächen, widerstehen die Saugnäpfe hohen Scherkräften, in der Regel 2-4 mal mehr als herkömmliche Saugnäpfe. Das OCF-P Design eignet sich für längliche Objekte mit leicht gewölbten und flachen Oberflächen, wie z.B. Karosserieteile in der Automobilindustrie. Die Saugnäpfe haben Noppen auf der Innenseite, um auch bei dünnen Objekten ein Verformen zu verhindern. DURAFLEX® Saugnäpfe sind aus einem speziell entwickelten Material hergestellt und vereinen die Elastizität von Gummi mit der Haltbarkeit von Polyurethan. Das Material hinterlässt keine Abdrücke auf den gehandhabten Objekten.
WeiterlesenEigenschaften
- "Friction cups" wurden speziell für ölige Oberflächen wie Bleche in der Umformtechnik, entwickelt.
- Normaler Verschleiß der "Friction cups" beeinträchtigt langfristig nicht den Reibwiderstand des Saugers.
- Beste Wahl bei mehr als 0,1 g/m² (Pressen-)Öl auf der Blechoberfläche.
- Dank des sehr guten "Grip" auf öligen Oberflächen ist der Reibwiderstand des "Friction cup" bei großen Querkräften bis zu 2–4 mal höher als bei vergleichbaren "konventionellen" Saugnäpfen.
- Das "OCF" Design eignet sich für längliche Objekte mit gewölbten und glatten Flächen. Für Karosserieteile, die wir zum Beispiel in der Automobilindustrie vorfinden.
- Montage-Option: Aussengewinde G3/8“ mit einer Schwenkfunktion für eine einfache Positionierung des ovalen Saugnapfes.
- Das DURAFLEX® Material kennzeichnet sich durch die Elastizität des Gummis in Verbindung mit der Verschleißfestigkeit des Polyurethans aus und hinterlässt keine Abdrücke.
-
Industrien
Automobilbau
- Abstapeln
- Karosserieseiten und Rahmen
- Ergonomische Werkzeuge für die Türmontage/-demontage
- Montage und Installation von Glasteilen
- Montage und Installation von Treibstofftanks
-
Spezifikationen
Allgemein
FormConcaveAnwendungÖliges BlechSuction cup designOvalCharacteristicsÖliges BlechMaterialPolyurethan (PU)SaugnapfmodellOCF-PGewicht24 gVolumen17 cm³Suction cup modelOCF30X90P Dry metal sheetSpecificationDry metal sheetMax. vertikale Bewegung4,3 mmBiege-Radius25 mmSuction cup modelOCF30X90P Oily steel plateSpecificationOily steel plateBefestigungsoptionenKeinAnschlußgewinde3/8"BefestigungsartInnengewindeBefestigungstypG-GewindeHöhe29,5 mmLänge92,5 mmWeite (1)32,5 mmLeistung - Hubkräfte
OCF30X90P Dry metal sheet
60 -kPa90 -kPa107 N160 NOCF30X90P Oily steel plate
60 -kPa90 -kPa115 N159 N51 N74 NMaterial
NameFarbeOrangeTemperatur10 - 50 °C10 - 50 °CHärtegrad55 °Shore A60 °Shore AAlkoholn/an/aKonzentrierte Säuren++Etanol++Hydrolyse++Metanol--Öl++++++Oxidation--Benzin++Verschleißfestigkeit++++++Wetter & Ozon++++++Maßzeichnungen
Für diese Aktivität ist ein Login erforderlich.
Bitte Login oder Registrieren, um alle Vorteile von piab.com nutzen zu könnenDie im Datenblatt angegebenen Werte wurden unter folgenden Gegebenheiten getestet:
- Raumtemperatur: (20⁰C [68⁰F] ± 3⁰C [5.5⁰F])
- Standard Atmosphäre: (101.3 [29.9 inHg] ± 1.0 kPa [0.3 inHg])
- Relative Luftfeuchtigkeit: 0-100%
- Druckluftqualität: DIN ISO 8573-1 class 4
-
