2150 N
3200 N
4630 N
номер предмет: 0127134
4 ВАРИАНТЫ

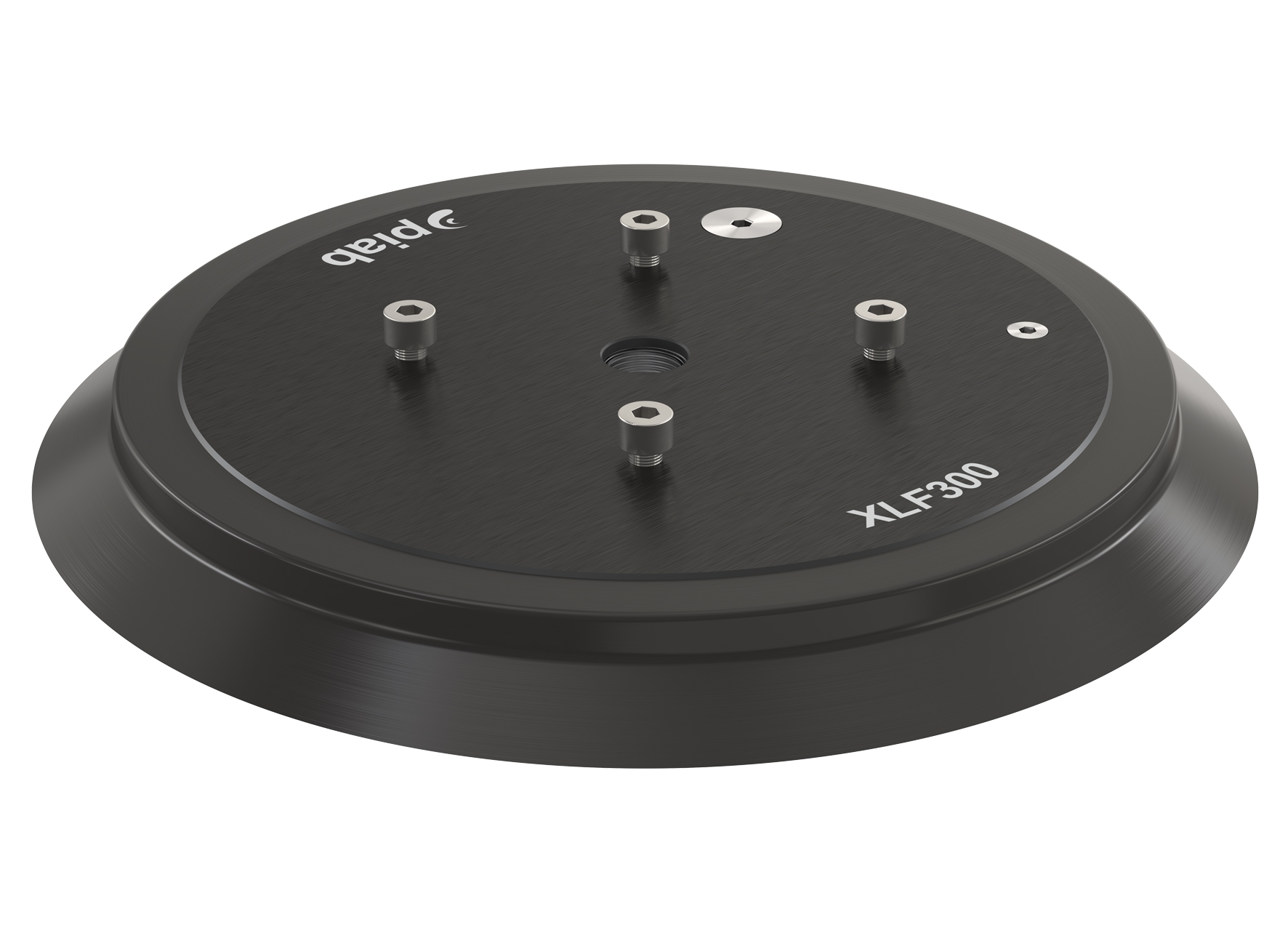

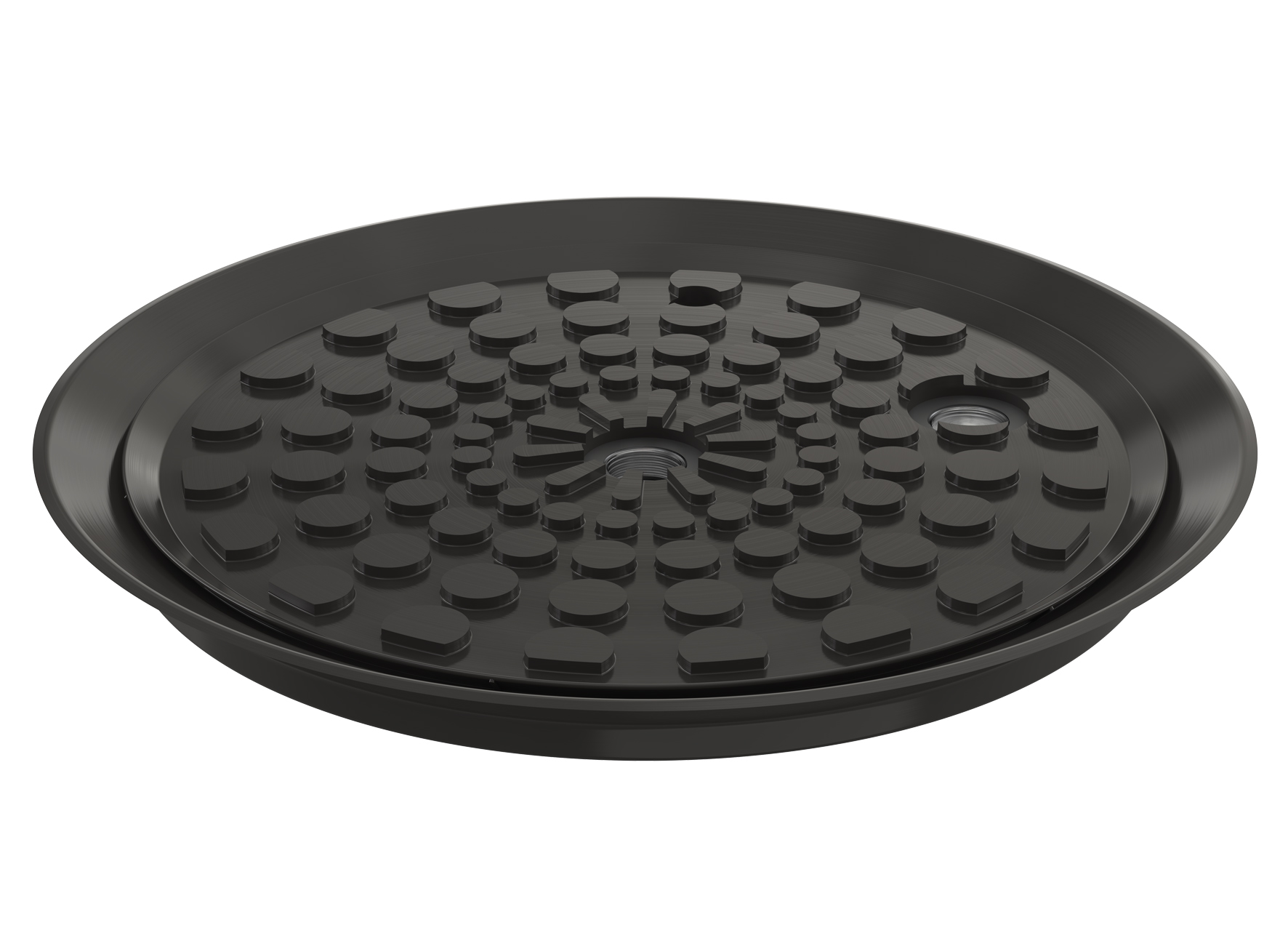

XLF300 Extra Large Flat cup, G1/2" female
Подходят для транспортировки крупногабаритных и тяжелых листовых грузов, таких, как стекло и металл, с плоской или слегка вогнутой поверхностью. Усиленный тип трения присосок увеличивает безопасность и производительность при транспортировке наклонных или вертикальных листов стекла или металла. Конструкция с двойной губой повышает уровень безопасности при перегрузке или разрыве внешней губы. Оснащены дополнительным разъемом, подходят для работы с датчиком вакуума или эффективного выпуска/выдувки вакуума.
Читать дальшеОсобенности
- Suitable for handling large and heavy sheets, such as glass and metal, with a flat or slightly concave surface.
- Friction pattern increases safety and capabillity to handle tilted or standing glass/metal sheets.
- Double lip design increases safety against over-load or tear on the outer lip.
- Durable and abrasive resistant material reduces the risk for marks.
- Flat mounting plate facilitates customized mounting interfaces.
- Auxiliary port, suitable for vacuum sensing or efficient blow-off/release.
-
Отраслей
металлических листов
Glass
-
Технические требования
Общая информация
ФормаПрисоски для плоских поверхностейПрименениеMarkFree, DrySheetMetal, GlassHandlingSuction cup designRoundCharacteristicsGlassHandling, MarkFree, DrySheetMetalМодель присоскиXLFМин. вес2,035 kgОбъем666 cm³Suction cup modelXLF300 Inner lipSpecificationInner lipMovement, vertical max.8 mmМин. радуиус1900 mmSuction cup modelXLF300 Outer lipSpecificationOuter lipВарианты фитинговНетРазмер креплений1/2"Конструкция фитингаВнутренняя резьбаКонструкция фитингаG-резьбаВысота27 mmВнешний диаметр, с сервоприводом309,3 mmВнешний диаметр304 mmПроизводительность - подъемные сила
XLF300 Inner lip
20 -kPa60 -kPa90 -kPa1828 N2720 N3936 NXLF300 Outer lip
20 -kPa60 -kPa90 -kPa2620 N3760 N5450 N1828 N2720 N3936 NМатериал
НазваниеЦветBlackМин. температура0 - 90 °CЖесткость60 °Shore AАлкоголь++Концентрированные кислоты+Этанолn/aГидролиз++Метанолn/aМасло+++Окисление++Бензин+++Износостойкость+++Атмосферные условия и озон++Габаритные чертежи
Это действие требует входа в систему
Пожалуйста, авторизоваться или регистр, чтобы получить все преимущества piab.com.Значения, указанные в техническом паспорте, проверены:
- Комнатная температура: (20⁰C [68⁰F] ± 3⁰C [5.5⁰F])
- Стандартная атмосфера: (101.3 [29.9 inHg] ± 1.0 kPa [0.3 inHg])
- Относительная влажность: 0-100%
- Качество сжатого воздуха: DIN ISO 8573-1 class 4
-
