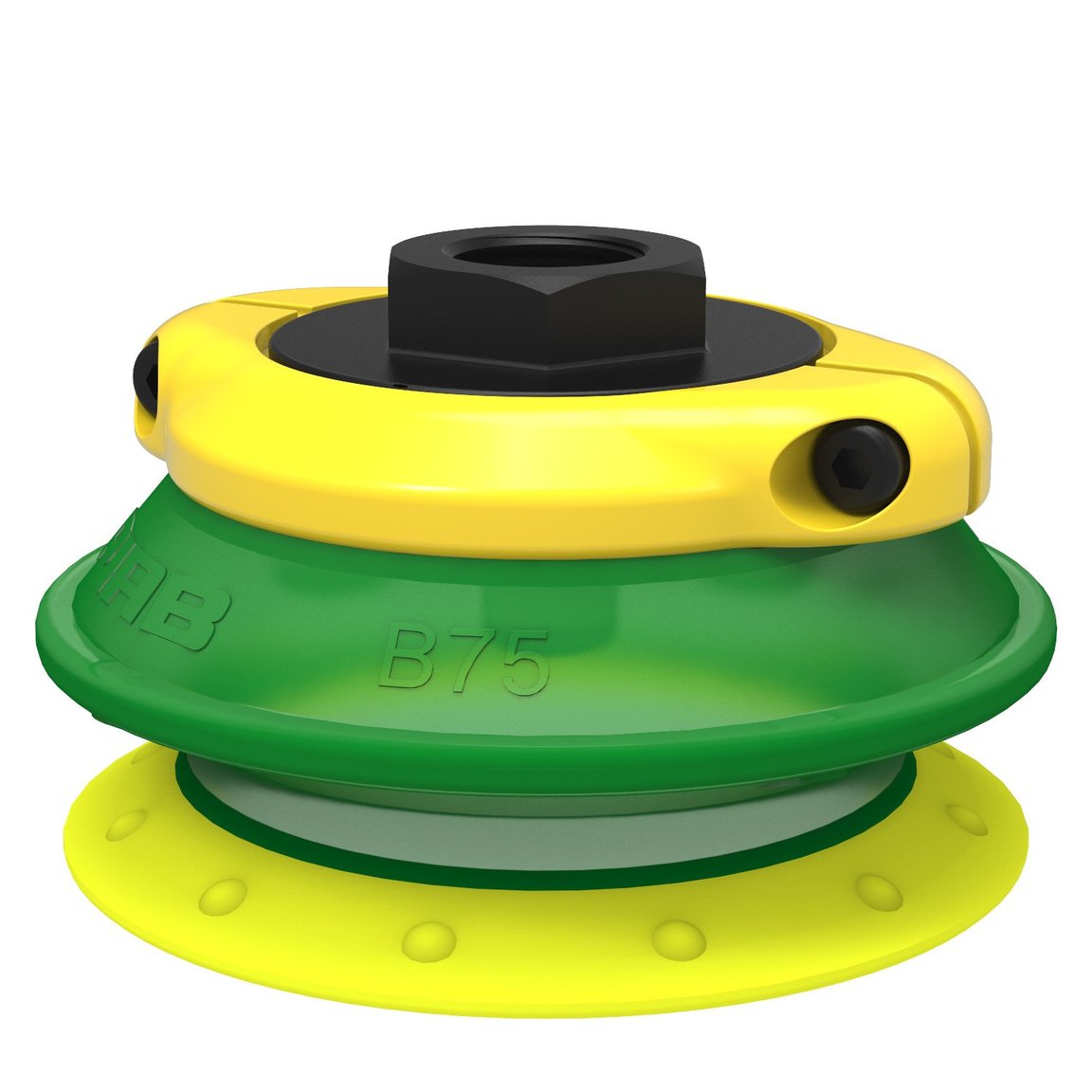

Ventosa B75P Poliuretano 30/60, 3/8" NPSF hembra, con filtro de red

Several short bellows cups in one lifting device can handle objects with height differences and varying shapes. The bellows also provide a slight lifting movement to separate thin items. DURAFLEX® are suction cups manufactured in a specially developed material that features the elasticity of rubber and wear resistance of polyurethane. The material is mark-free.

Comprobar disponibilidad

Solicitar presupuesto

Downloads

Variantes

Show all (16)

Características

Adecuada para ajuste de nivel y para superficies porosas e irregulares, por ej. cartón, etc.
En la ventosa de dos colores, el fuelle y el labio de sellado son de durezas diferentes, lo cual hace a la ventosa fuerte y estable y al mismo tiempo, suave y flexible.
Las ventosas DURAFLEX®, fabricadas en un material especialmente desarrollado, ofrecen la elasticidad de la goma y la resistencia al desgaste del poliuretano.
El material DURAFLEX® no deja marcas.

Industrias
Automoción
- Ensamblaje de componentes para revestimiento interior y exterior
Embalaje
- Cajas y otros envases
- Alimentación de láminas antideslizantes
- Montaje y apertura/cierre de cajas de cartón
- Alimentación de cartón rotativo
- Conformado y carga/descarga de bandejas
- Recogida, colocación y empaquetado robotizados
- Alimentación y clasificación de tarjetas/tapas
Especificaciones
General

Forma

Fuelles

Aplicación

MarkFree, PlasticInjectionMoldedParts, DrySheetMetal

Suction cup design

Round

Characteristics

MarkFree, DrySheetMetal, PlasticInjectionMoldedParts

Material

Poliuretano (PU)

Modelo de ventosa

B-P

Peso

131 g

Volumen

110 cm³

Suction cup model

B75P PU30 PU60

Movement, vertical max.

22,8 mm

Radio de curva mín.

90 mm

Opciones de conexión

Filtro de red

Tamaño de conexión

3/8"

Modelo de conexión

Hembra

Modelo de conexión

Rosca NPSF

Altura

50,3 mm

Exterior Dimensiones, accionado

86,3 mm

Exterior Dimensiones

76,7 mm

Rendimiento - fuerzas de elevación

B75P PU30 PU60

20 -kPa

60 -kPa

90 -kPa

61 N

149 N

202 N

44 N

96 N

114 N

Material

Nombre

Color

Yellow

Temperatura

10 - 50 °C

10 - 50 °C

Dureza

30 °Shore A

60 °Shore A

Alcohol

n/a

n/a

Ácidos concentrados

+

+

Etanol

+

+

Hidrólisis

+

+

Metanol

-

-

Aceite

+++

+++

Oxidación

-

-

Gasolina

+

+

Resistencia al desgaste

+++

+++

Tiempo & ozono

+++

+++

Dibujos dimensionales

Esta acción requiere iniciar sesión
Por favor iniciar sesión o registrarse para recibir los beneficios completos de piab.com
Los valores especificados en la hoja técnica se examinan en:
- Temperatura ambiente: (20⁰C [68⁰F] ± 3⁰C [5.5⁰F])
- Atmósfera estándar: (101.3 [29.9 inHg] ± 1.0 kPa [0.3 inHg])
- Humedad relativa: 0-100%
- Calidad del aire comprimido: DIN ISO 8573-1 class 4
