5,9 N
9,8 N
14 N
Número do item: 9906884
29 VARIANTES

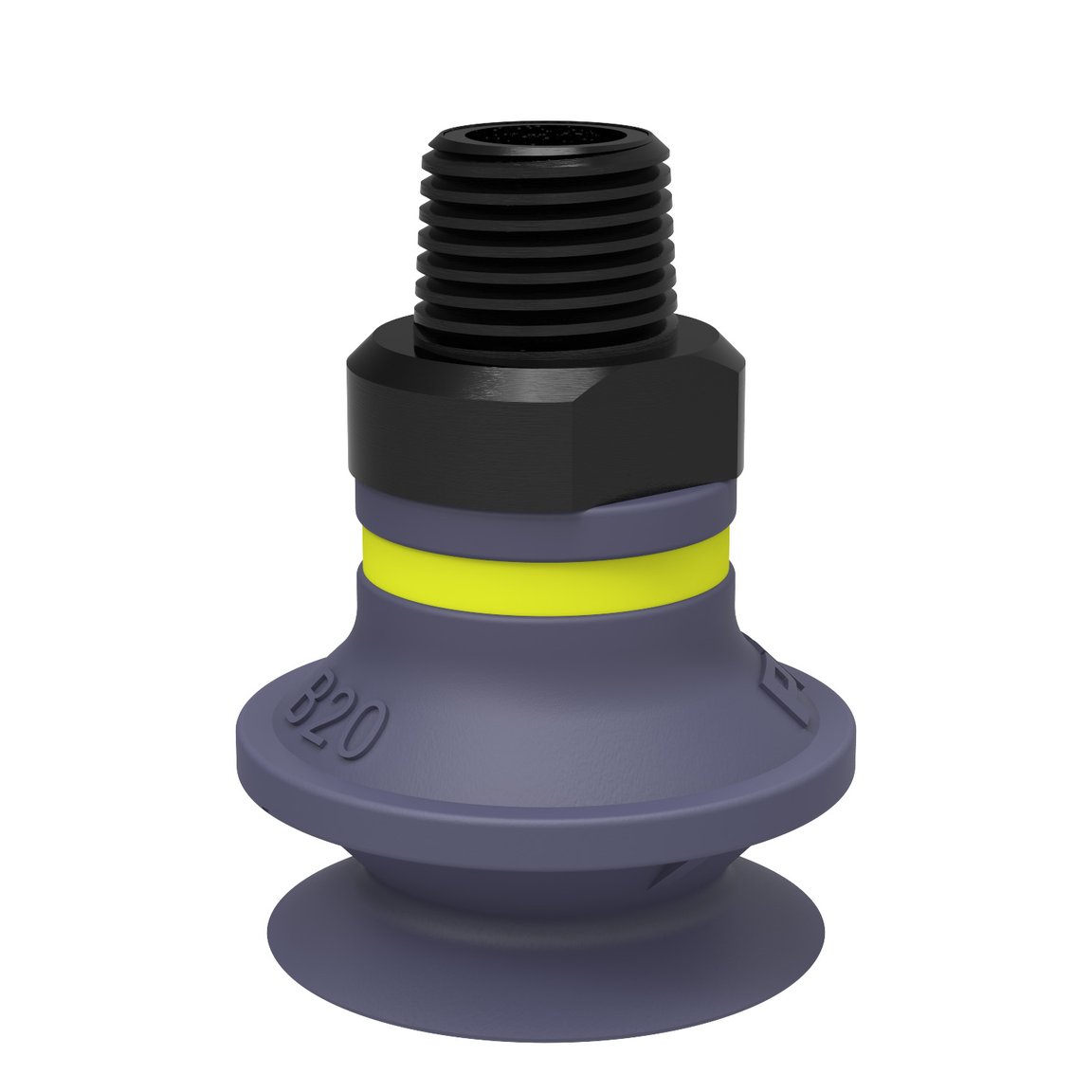

Suction cup B20 HNBR, 1/8" NPT male, with mesh filter and dual flow control valve
Several short bellows cups in one lifting device can handle objects with height differences and varying shapes. The bellows also provide a slight lifting movement to separate thin items. Materials used are silicone, conductive silicone, chloroprene, HNBR and nitrile-PVC.
Saber maisVARIANTES
-
0101102 Ventosa B20 Silicone -
0101160 Ventosa B20 Cloroprene, M5 fêmea -
-
-
-
-
-
0101171 Ventosa B20 Silicone, M5 fêmea -
-
0101175 Ventosa B20 Silicone, 5xM5 fêmea -
-
-
-
-
-
-
-
0128712 Ventosa B20 HNBR -
9906875 Ventosa B20 HNBR, M5 fêmea -
-
-
-
-
-
9906887 Ventosa B20 HNBR, 5xM5 fêmea -
0101101 Suction cup B20 Chloroprene -
-
-
Características
- Adequada para compensação de nível. Várias ventosas em um mecanismo de elevação podem manipular objetos com diferentes alturas e formas, por exemplo, placas corrugadas ou calandradas.
- Movimento de elevação para separar objetos pequenos.
- Somente objetos leves devem ser manipulados quando a força de elevação é paralela à superfície, para se ter precisão e segurança no movimento de elevação.
-
Indústrias
Logística e armazenamento
Embalagens
-
Especificações
Geral
Número do ítem, alternativaS.B20HN50.NT18M.54FormatoLábiosAplicaçãoHighLowTempCup, MarkFree, PlasticInjectionMoldedParts, DrySheetMetal, GlassHandlingSuction cup designRoundCharacteristicsGlassHandling, HighLowTempCup, MarkFree, DrySheetMetal, PlasticInjectionMoldedPartsMaterialHNBRFluxo de vazamento máximo0,06 Nl/sModelo de ventosaBValve restriction0,7 mmPeso3,2 gVolume2,7 cm³Suction cup modelB20Movement, vertical max.10 mmRaio de curvatura mínimo10 mmOpções de conexõesDFCV, FMTamanho de conexão1/8"Modelo de conexãoMachoTipo de conexãoRosca NPTAltura31 mmDiâmetro Externo22 mmPerformance - capacidade de carga
B20
20 -kPa60 -kPa90 -kPa2,9 N5,4 N8,22 NMaterial
NomeCorBlueTemperatura-30 - 140 °CDureza50 °Shore AÁlcool++Ácidos concentrados+Etanoln/aHidrólise++Metanoln/aÓleo+++Oxidação+++Gasolina+++Resistência ao desgaste+++Tempo & Ozônio+++Desenhos dimensionais
Esta atividade requer login
Favor entrar ou regustrar-se para obter todos os benefício da piab.comValores da folha de dados foram testados em:
- Temperatura ambiente: (20⁰C [68⁰F] ± 3⁰C [5.5⁰F])
- Atmosfera padrão: (101.3 [29.9 inHg] ± 1.0 kPa [0.3 inHg])
- Umidade relativa: 0-100%
- Qualidade de ar comprimido: DIN ISO 8573-1 class 4
-
