Artikelnummer: 0127837
14 Varianten

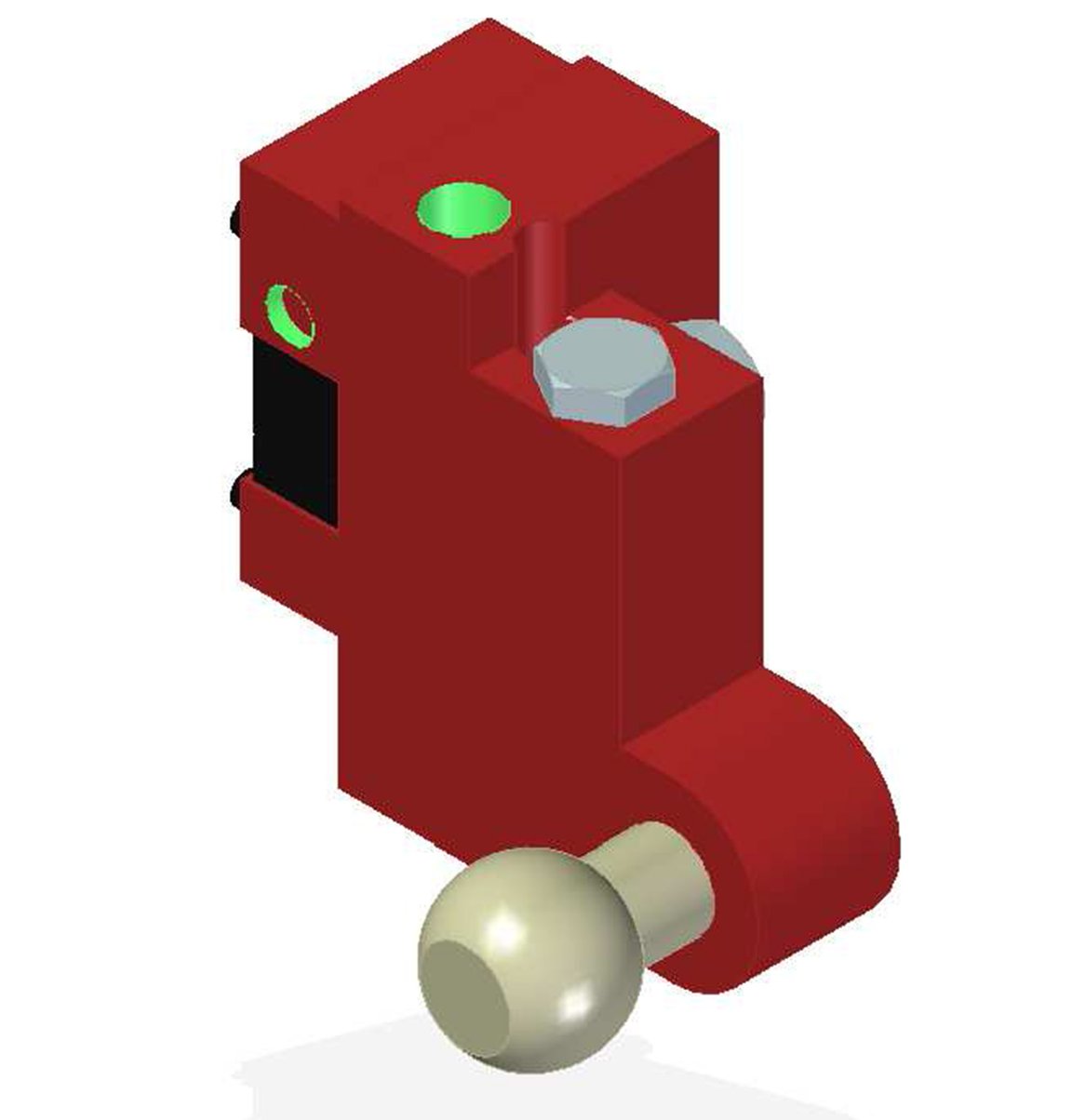

Vakuum-Rückschlagventil VT-1H Vakustat mit COAX®, NPT Gewinde, Kugelhalter, Anschluss rechts

Diese Ejektoren kombinieren hohe Sicherheit mit der energieeffizientesten Lösung für dichtendes Material, eine dezentrale COAX ® Technologie mit automatischer D...
Mehr lesen
Melden Sie sich an oder erstellen Sie ein Konto, um auf alle unsere Inhalte und Funktionen zugreifen zu können!

Varianten auswählen

  • 0120994
  • 0120995
  • 0119676
  • 0121008
  • 0121013
  • 0121019
  • 0120996
  • 0120998
  • 0120997
  • 0121011
  • 0121016
  • 0121022
  • 0127836
  • 0127837

Merkmale

  • Integrierter zweistufiger COAX® Cartridge MINI Pi12-2.
  • Rückschlagvenitl vakuumseitig, hält das Vakuumniveau im dichten System auf unbestimmte Zeit aufrecht.
  • Abblasventil zum schnellen Lösen des angesaugten Objektes.
  • Integrierte Energiesparfunktion (Vacustat) die während des Arbeitsprozesses beim Handhaben von Materialien mit dichter Oberfläche, z.B. Blech, den Luftverbrauch praktisch auf null reduziert.
  • Verfügbar mit Zapfen 16, 19 oder Kugelanbindung -ball joint-, Industriestandard.
  • Erhältlich mit Niveauausgleich zum Ausgleich der unterschiedlichen Höhen der Objekte.
  • Empfehlung 4mm (5/32”) Schlauch und nicht mehr als 80 psi beim Abblasen.
  • Empfehlung 6mm (1/4”) Schlauch und nicht mehr als 80 psi beim Vakuum.
  • Für die Funktionen Abblasen und Vakuum sollte die gleiche Leitungslänge zum gemeinsamen Verteiler bestehen.
  • Maximal (12) Einheiten pro Werkzeug.

Automobilbau

  • Karosserieseiten und Rahmen
  • Verschlüsse – Falzstationen – Innen- und Außenmontage
  • Montage und Installation von Glasteilen

Glas

    Allgemein

    Material
    Al , Ceramic , CuZn , Nitril (NBR) , PA , PP , SS , Steel
    Geräuschpegel
    66 - 68 dBA
    Temperatur
    -10 - 80 °C
    Gewicht
    558 - 602 g

    Leistung

    Speisedruck ()
    0.25 - 0.55 MPa

    Pneumatische Daten

    Vakuumfluss, Bereich, Max.
    0.68 Nl/s
    Lebensdauer ()
    10000000 Zyklen

    Signal Funktion

    Hysterese
    8 kPa
    Signalbereich
    -45 - -65 -kPa
    ZuführdruckLuftverbrauchVakuumfluss (Nl/s) bei verschiedenen Vakuumniveaus (-kPa)Max. Vakuum
    MPaNl/s0102030405060708090-kPa
    0,40.530.660.60.520.390.240.120.10.060.02084
    0,170.290.570.40.220.150.070000049
    0,220.340.640.480.290.20.140.080.0200064
    0,3140.440.680.60.440.270.190.140.10.060.03090
    0,60.7500000000000
