Artikelnummer: 0101427
40 Varianten

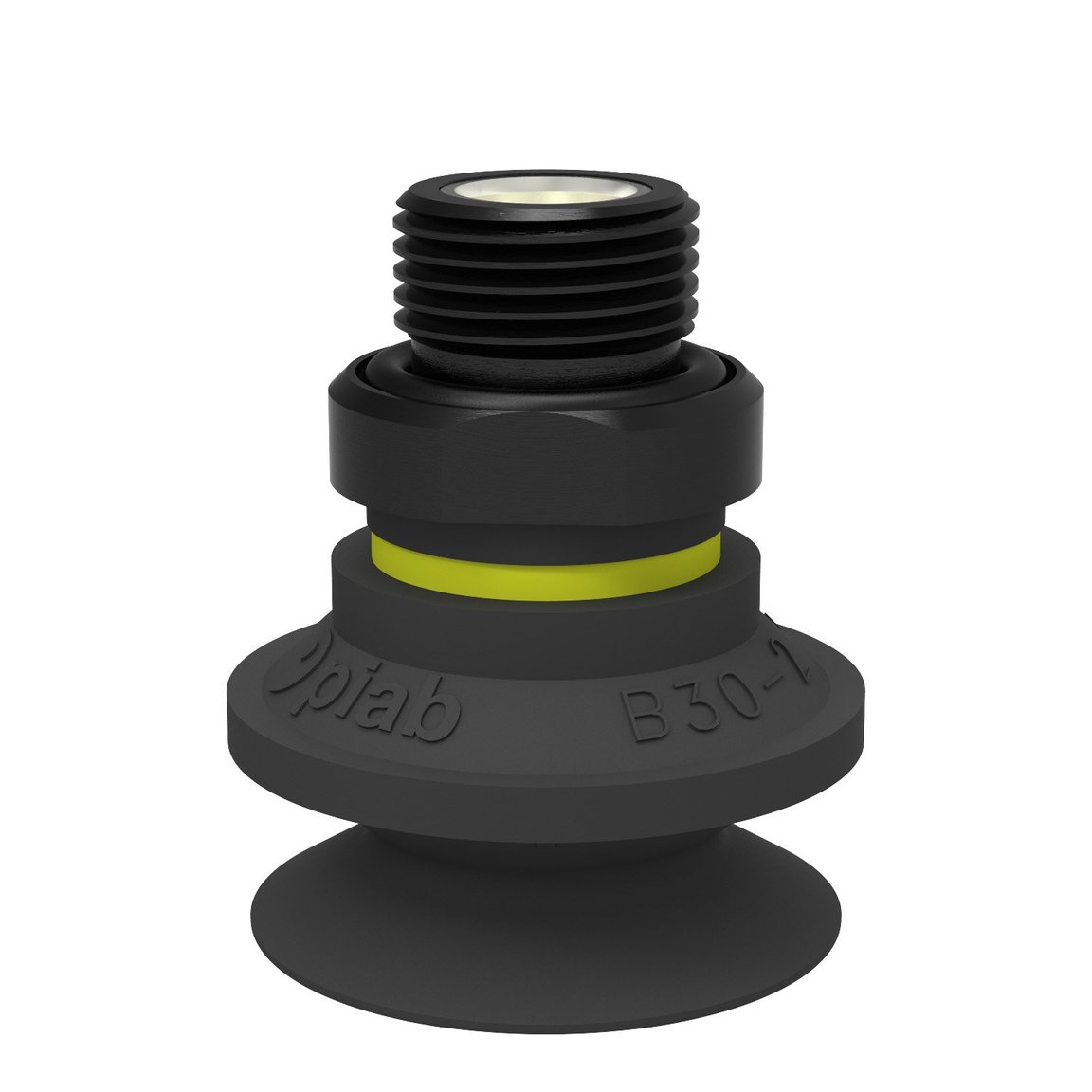

Saugnapf B30-2 Chloropren, G3/8" Aussengewinde, mit Filtersieb und Drossel-Rückschlagventil
Vorrichtungen, ausgestattet mit Saugnäpfen mit kurzem Balg können Objekte unterschiedlicher Höhe und Form greifen. Die Hubbewegungen können genutzt werden, um d...
Mehr lesen
Melden Sie sich an oder erstellen Sie ein Konto, um auf alle unsere Inhalte und Funktionen zugreifen zu können!
Varianten auswählen
0101103
0101104
0101417
0101418
0101419
0101420
0101421
0101422
0101423
0101424
0101425
0101426
0101427
0101430
0101431
0101432
0101433
0101434
0101435
0101436
0101437
0101438
0101440
0101442
0108077
0108078
0108168
0109845
0110343
9906494
9906882
9907862
9908688
9908767
9908768
9908769
9908770
9908772
9908773
0108167
Merkmale
- Geeignet zum Höhenausgleich. Mehrere Balgsaugnäpfe in einem Hubrahmen können Gegenstände mit Niveauunterschieden hantieren, zum Beispiel geprägte oder gewellte Bleche.
- Hubbewegungen können genutzt werden, um dünne Teile zu separieren.
- Um Präzision und einen sicheren Hub zu erzielen, sollten nur leichtere Gegenstände hantiert werden, wenn die Hubkraft parallel zur Oberfläche gerichtet ist.
Logistik & Lagerhaltung
Verpackung
Allgemein
Material
Chloropen (CR)
Characteristics
Trockenes Blech , Kunststoffspritzgussteile
Max. Leckagefluss
0.13 Nl/s
Saugnapfmodell
B
Valve restriction | mm
0.35 in
Volumen
10 cm³
Gewicht, min.
7 g
Passend
Befestigungsoptionen
Drossel-Rückschlagventil , Filtersieb
Anschlußgewinde
3/8"
Befestigungsart
Aussengewinde
Befestigungstyp
G-Gewinde
Dimension
Höhe
42.2 mm
Außendurchmesser, betätigt
38.4 mm
Außendurchmesser, min.
34.6 mm
Leistung - Tragkräfte
B30-2
20 -kPa
12 N
9,4 N
60 -kPa
22 N
16,6 N
90 -kPa
27 N
22,2 N
Material
Name
Chloroprene (CR) 65° Shore A
Farbe
Black
Temperatur
-40 - 110 °C
Härtegrad
65 °Shore A
Materialbeständigkeit
Alkohol
Konzentrierte Säuren
Etanol
n/a
Hydrolyse
Metanol
n/a
Öl
Oxidation
Benzin
Verschleißfestigkeit
