Artikelnummer: 0101160
34 Varianten

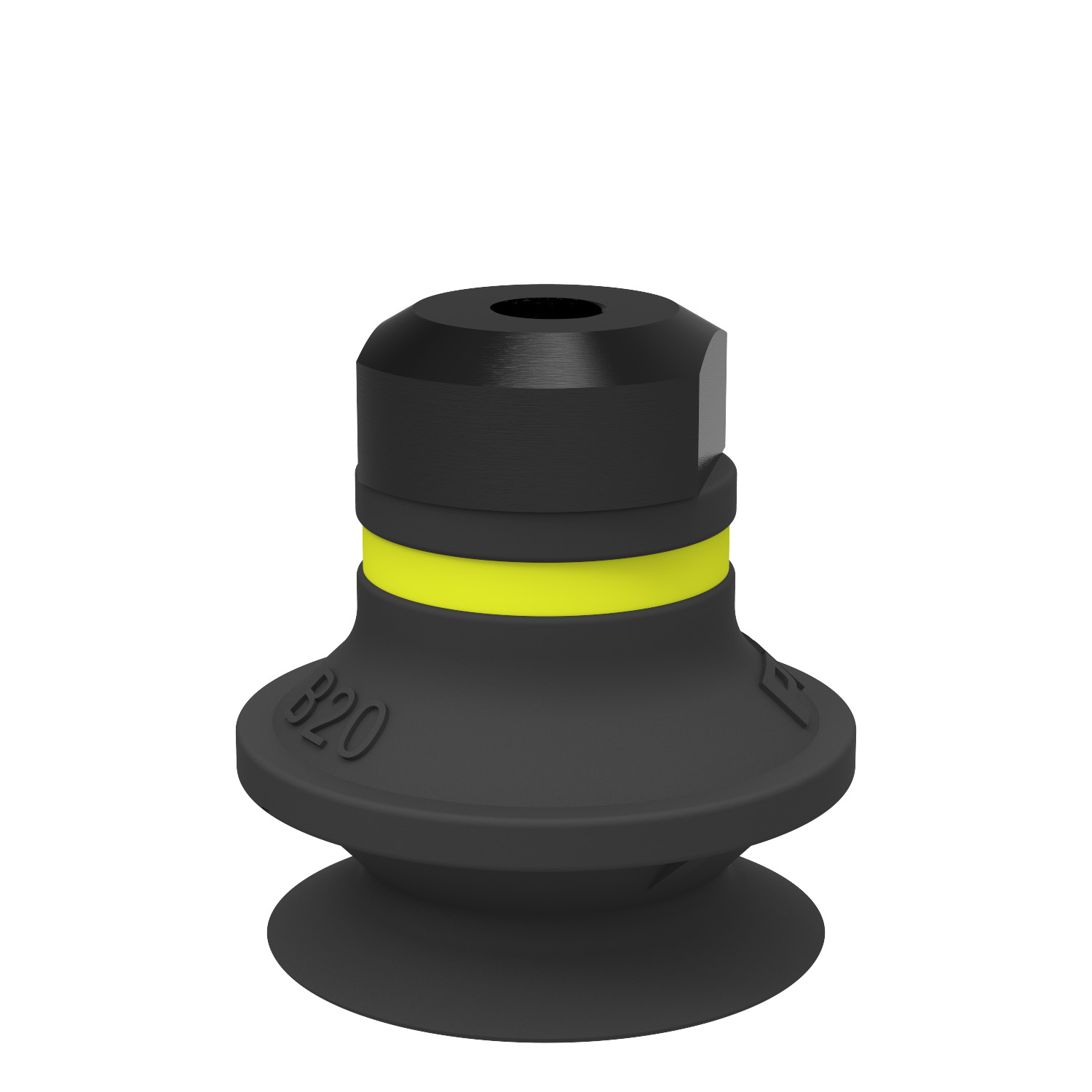

Saugnapf B20 Chloropren, M5 Innengewinde
Vorrichtungen, ausgestattet mit Saugnäpfen mit kurzem Balg können Objekte unterschiedlicher Höhe und Form greifen. Die Hubbewegungen können genutzt werden, um d...
Mehr lesen
Melden Sie sich an oder erstellen Sie ein Konto, um auf alle unsere Inhalte und Funktionen zugreifen zu können!
Varianten auswählen
- 0101102
- 0101160
- 0101161
- 0101163
- 0101164
- 0101165
- 0101166
- 0101169
- 0101171
- 0101172
- 0101174
- 0101175
- 0101176
- 0101177
- 0101178
- 0101180
- 0101181
- 0110336
- 0110949
- 0128712
- 9906875
- 9906876
- 9906877
- 9906878
- 9906879
- 9906880
- 9906881
- 9906883
- 9906884
- 9906887
- 0101101
- 0101167
- 0101162
- 0101173
Merkmale
- Geeignet zum Höhenausgleich. Mehrere Balgsaugnäpfe in einem Hubrahmen können Gegenstände mit Niveauunterschieden hantieren, zum Beispiel geprägte oder gewellte Bleche.
- Hubbewegungen können genutzt werden, um dünne Teile zu separieren.
- Um Präzision und einen sicheren Hub zu erzielen, sollten nur leichtere Gegenstände hantiert werden, wenn die Hubkraft parallel zur Oberfläche gerichtet ist.
Logistik & Lagerhaltung
Verpackung
Allgemein
Material
Chloropen (CR)
Characteristics
Trockenes Blech , Kunststoffspritzgussteile
Saugnapfmodell
B
Volumen
2.7 cm³
Gewicht, min.
3.2 g
Passend
Befestigungsoptionen
Kein
Anschlußgewinde
Kein
Befestigungsart
Innengewinde
Befestigungstyp
M-Gewinde
Dimension
Höhe
25 mm
Außendurchmesser, min.
22 mm
Leistung - Tragkräfte
B20
20 -kPa
5,9 N
2,9 N
60 -kPa
9,8 N
5,4 N
90 -kPa
14 N
8,22 N
Material
Name
Chloroprene (CR) 50° Shore A
Farbe
Black
Temperatur
-40 - 110 °C
Härtegrad
50 °Shore A
Materialbeständigkeit
Alkohol
Konzentrierte Säuren
Etanol
n/a
Hydrolyse
Metanol
n/a
Öl
Oxidation
Benzin
Verschleißfestigkeit
