Artikelnummer: 0101166
34 Varianten

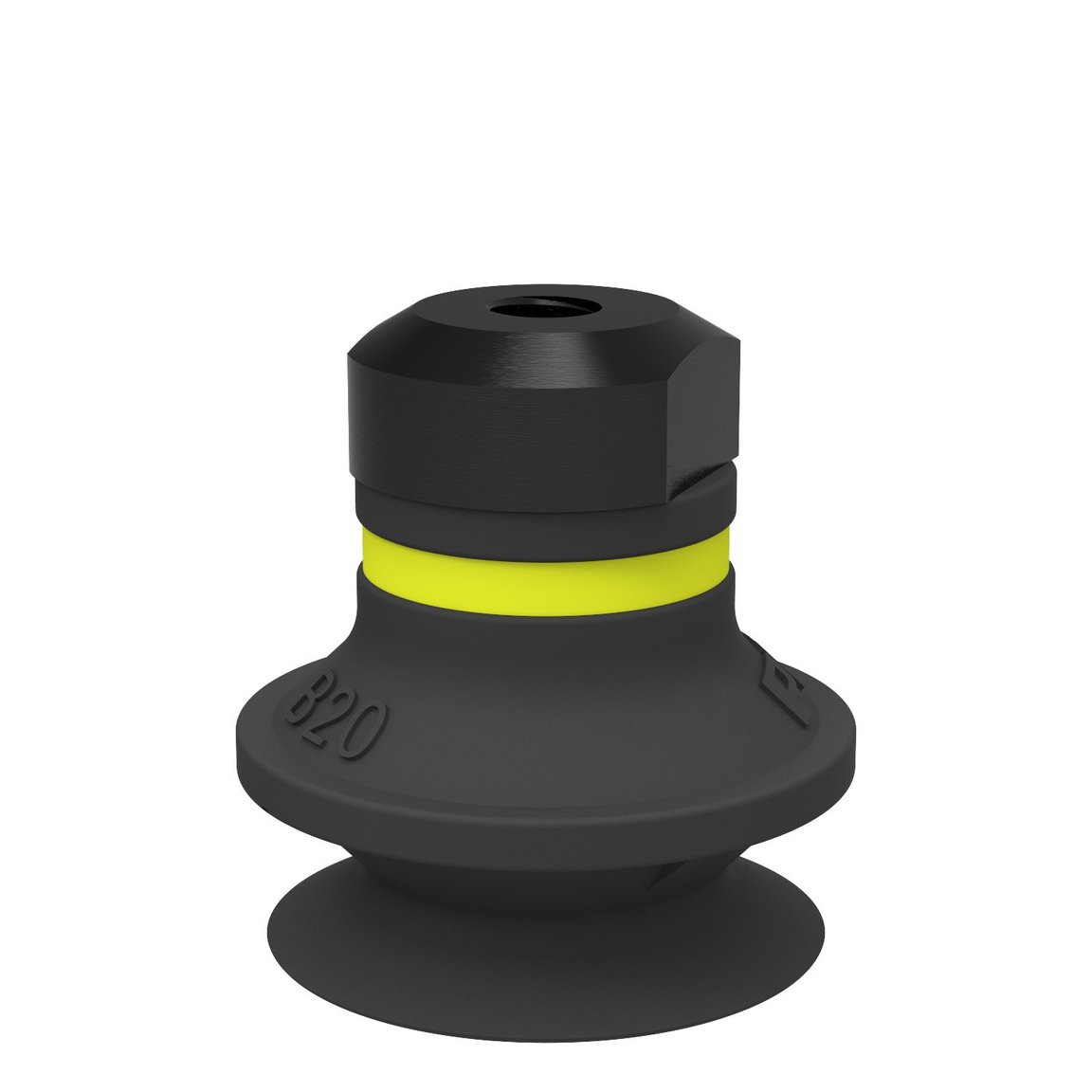

Saugnapf B20 Chloropren, M5 Innengewinde, mit Drossel-Rückschlagventil
Vorrichtungen, ausgestattet mit Saugnäpfen mit kurzem Balg können Objekte unterschiedlicher Höhe und Form greifen. Die Hubbewegungen können genutzt werden, um d...
Mehr lesen
Melden Sie sich an oder erstellen Sie ein Konto, um auf alle unsere Inhalte und Funktionen zugreifen zu können!
Varianten auswählen
0101102
0101160
0101161
0101163
0101164
0101165
0101166
0101169
0101171
0101172
0101174
0101175
0101176
0101177
0101178
0101180
0101181
0110336
0110949
0128712
9906875
9906876
9906877
9906878
9906879
9906880
9906881
9906883
9906884
9906887
0101101
0101167
0101162
0101173
Merkmale
- Geeignet zum Höhenausgleich. Mehrere Balgsaugnäpfe in einem Hubrahmen können Gegenstände mit Niveauunterschieden hantieren, zum Beispiel geprägte oder gewellte Bleche.
- Hubbewegungen können genutzt werden, um dünne Teile zu separieren.
- Um Präzision und einen sicheren Hub zu erzielen, sollten nur leichtere Gegenstände hantiert werden, wenn die Hubkraft parallel zur Oberfläche gerichtet ist.
Logistik & Lagerhaltung
Verpackung
Allgemein
Material
Chloropen (CR)
Characteristics
Trockenes Blech , Kunststoffspritzgussteile
Max. Leckagefluss
0.06 Nl/s
Saugnapfmodell
B
Valve restriction | mm
0.28 in
Volumen
2.7 cm³
Gewicht, min.
3.2 g
Passend
Befestigungsoptionen
Drossel-Rückschlagventil
Anschlußgewinde
Kein
Befestigungsart
Innengewinde
Befestigungstyp
M-Gewinde
Dimension
Höhe
25 mm
Außendurchmesser, min.
22 mm
Leistung
Eingeschränkter Vakuumfluss
0.7 Nl/s
Leistung - Tragkräfte
B20
20 -kPa
5,9 N
2,9 N
60 -kPa
9,8 N
5,4 N
90 -kPa
14 N
8,22 N
Material
Name
Chloroprene (CR) 50° Shore A
Farbe
Black
Temperatur
-40 - 110 °C
Härtegrad
50 °Shore A
Materialbeständigkeit
Alkohol
Konzentrierte Säuren
Etanol
n/a
Hydrolyse
Metanol
n/a
Öl
Oxidation
Benzin
Verschleißfestigkeit
