Artikelnummer: 9908671
12 Varianten

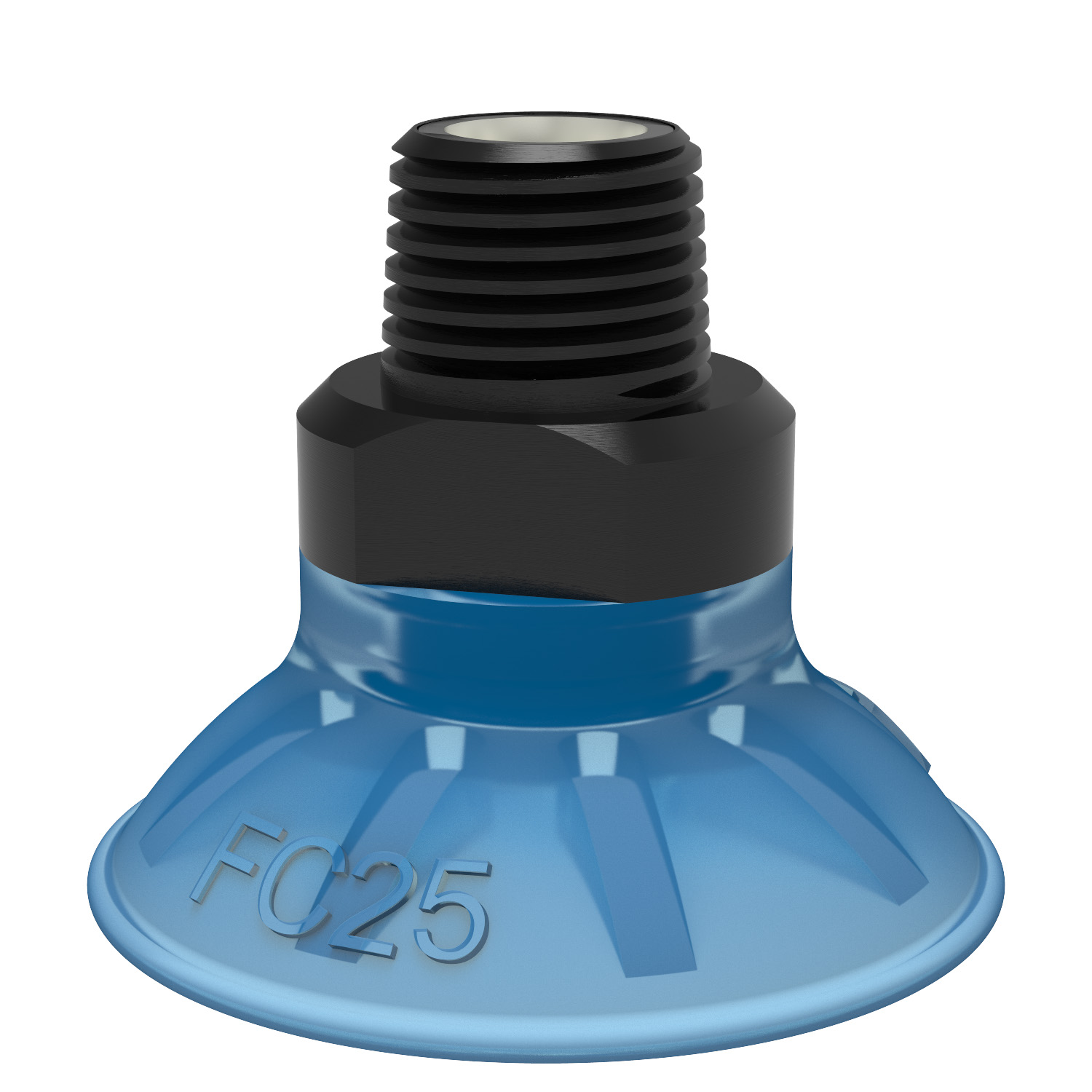

FC25P
DURAFLEX® Saugnäpfe wurden entwickelt, um den strengen Anforderungen der Automobilindustrie gerecht zu werden. Eine typische Anwendung ist die Zufuhr von Bleche...
Mehr lesen
Melden Sie sich an oder erstellen Sie ein Konto, um auf alle unsere Inhalte und Funktionen zugreifen zu können!
Varianten auswählen
0104803
0106719
0106720
0106721
0107356
9908541
9907342
9908670
9908671
9908672
9908673
9908674
Merkmale
- Geeignet für kleine Produkte mit leicht gebogener und flacher, öliger Oberfläche, wie z.B. Stahlbleche.
- Dank der hohen Reibung des Gummimaterials können die Saugnäpfe hohen Kräften durch schnelle Beschleunigungen in horizontalen Richtungen widerstehen.
- Innenliegende Stege verhindern weitgehend eine Deformation von dünnen, empfindlichen Materialien.
- DURAFLEX® Saugnäpfe sind aus einem speziell entwickelten Polyurethan hergestellt. Dieses Material vereint die Elastizität von Gummi mit der Haltbarkeit von Kunststoff.
- DURAFLEX® ist abdruckfrei.
Automobilbau
- Montage von Innen- und Außenbauteilen
Verpackung
- Kisten/Kartons aufrichten, Kisten/Kartons öffnen und schließen
- Rotationskartonzufuhr
- Zwischenlagenzufuhr
- Schalen formen, Schalen entladen und beladen
- Schachteln und Behälter
- Roboter-Pick-And-Place und Verpacken
- Karten-/Deckelzuführung und -sortierung
Allgemein
Material
Polyurethan (PU)
Characteristics
Trockenes Blech
Max. Leckagefluss
0.06 Nl/s
Saugnapfmodell
FC
Valve restriction | mm
0.28 in
Volumen
3 cm³
Gewicht, min.
3 g
Passend
Befestigungsoptionen
Drossel-Rückschlagventil
Anschlußgewinde
1/8"
Befestigungsart
Aussengewinde
Befestigungstyp
G-Gewinde
Dimension
Höhe
23 mm
Außendurchmesser, min.
28.5 mm
Leistung
Eingeschränkter Vakuumfluss
0.7 Nl/s
Leistung - Tragkräfte
FC25P
20 -kPa
8 N
9 N
60 -kPa
20 N
12 N
90 -kPa
27 N
18 N
Material
Name
Polyurethane (PU50)
Farbe
BlueTransparent
Temperatur
10 - 50 °C
Härtegrad
50 °Shore A
Materialbeständigkeit
Alkohol
n/a
Konzentrierte Säuren
Etanol
Hydrolyse
Metanol
Öl
Oxidation
Benzin
Verschleißfestigkeit
