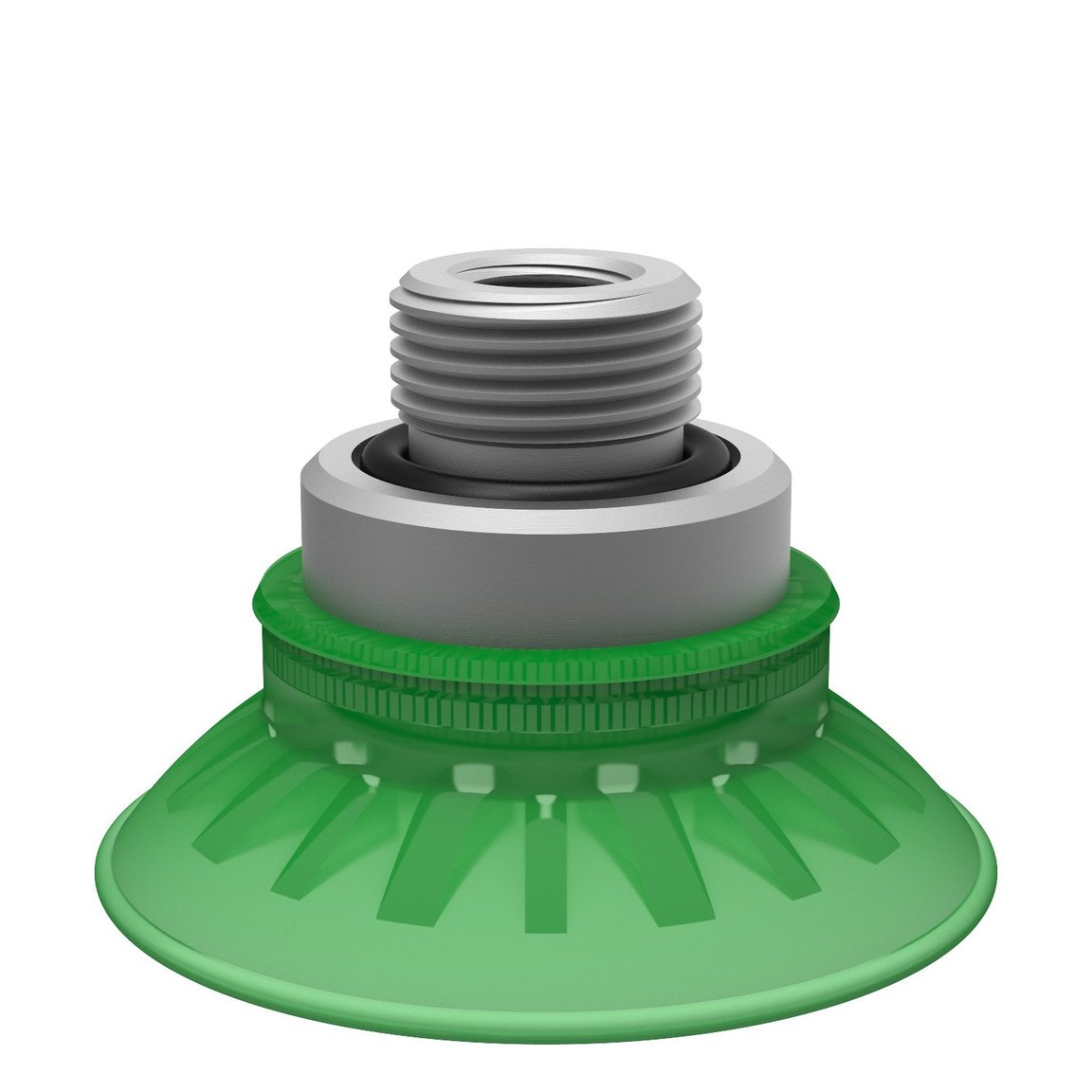

Saugnapf FC50P Polyurethan 60, G3/8" Aussengewinde - 1/8" NPSF Innengewinde
DURAFLEX® Saugnäpfe wurden entwickelt, um den strengen Anforderungen der Automobilindustrie gerecht zu werden. Eine typische Anwendung ist die Zufuhr von Bleche...
Mehr lesen
Melden Sie sich an oder erstellen Sie ein Konto, um auf alle unsere Inhalte und Funktionen zugreifen zu können!
Varianten auswählen
0103289
0103293
3150066P
Merkmale
- Geeignet für leicht gebogene und flache, ölige Oberflächen, wie z.B. Stahlbleche.
- Dank der hohen Reibung des Gummimaterials können die Saugnäpfe hohen Kräften durch schnelle Beschleunigungen in horizontalen Richtungen widerstehen.
- Innenliegende Stege verhindern weitgehend eine Deformation von dünnen, empfindlichen Materialien.
- DURAFLEX® Saugnäpfe sind aus einem speziell entwickelten Polyurethan hergestellt. Dieses Material vereint die Elastizität von Gummi mit der Haltbarkeit von Kunststoff.
- DURAFLEX® ist abdruckfrei.
Automobilbau
- Montage von Innen- und Außenbauteilen
Verpackung
- Kisten/Kartons aufrichten, Kisten/Kartons öffnen und schließen
- Rotationskartonzufuhr
- Zwischenlagenzufuhr
- Schalen formen, Schalen entladen und beladen
- Schachteln und Behälter
- Roboter-Pick-And-Place und Verpacken
- Karten-/Deckelzuführung und -sortierung
Allgemein
Material
Polyurethan (PU)
Characteristics
Trockenes Blech , Abdruckfrei
Saugnapfmodell
FC
Volumen
10 cm³
Gewicht, min.
28 g
Passend
Befestigungsoptionen
Kein
Anschlußgewinde
3/8" , 1/8"
Befestigungsart
Innengewinde/Aussengewinde
Befestigungstyp
G-Gewinde , NPSF-Gewinde
Dimension
Höhe
33.5 mm
Außendurchmesser, betätigt
53.2 mm
Außendurchmesser, min.
50 mm
Leistung - Tragkräfte
FC50P PU60
20 -kPa
28 N
52 N
60 -kPa
77 N
93 N
90 -kPa
104 N
111 N
Material
Name
Polyurethane (PU60)
Farbe
GreenTransparent
Temperatur
10 - 50 °C
Härtegrad
60 °Shore A
Materialbeständigkeit
Alkohol
n/a
Konzentrierte Säuren
Etanol
Hydrolyse
Metanol
Öl
Oxidation
Benzin
Verschleißfestigkeit
