Artikelnummer: 0103709
19 Varianten

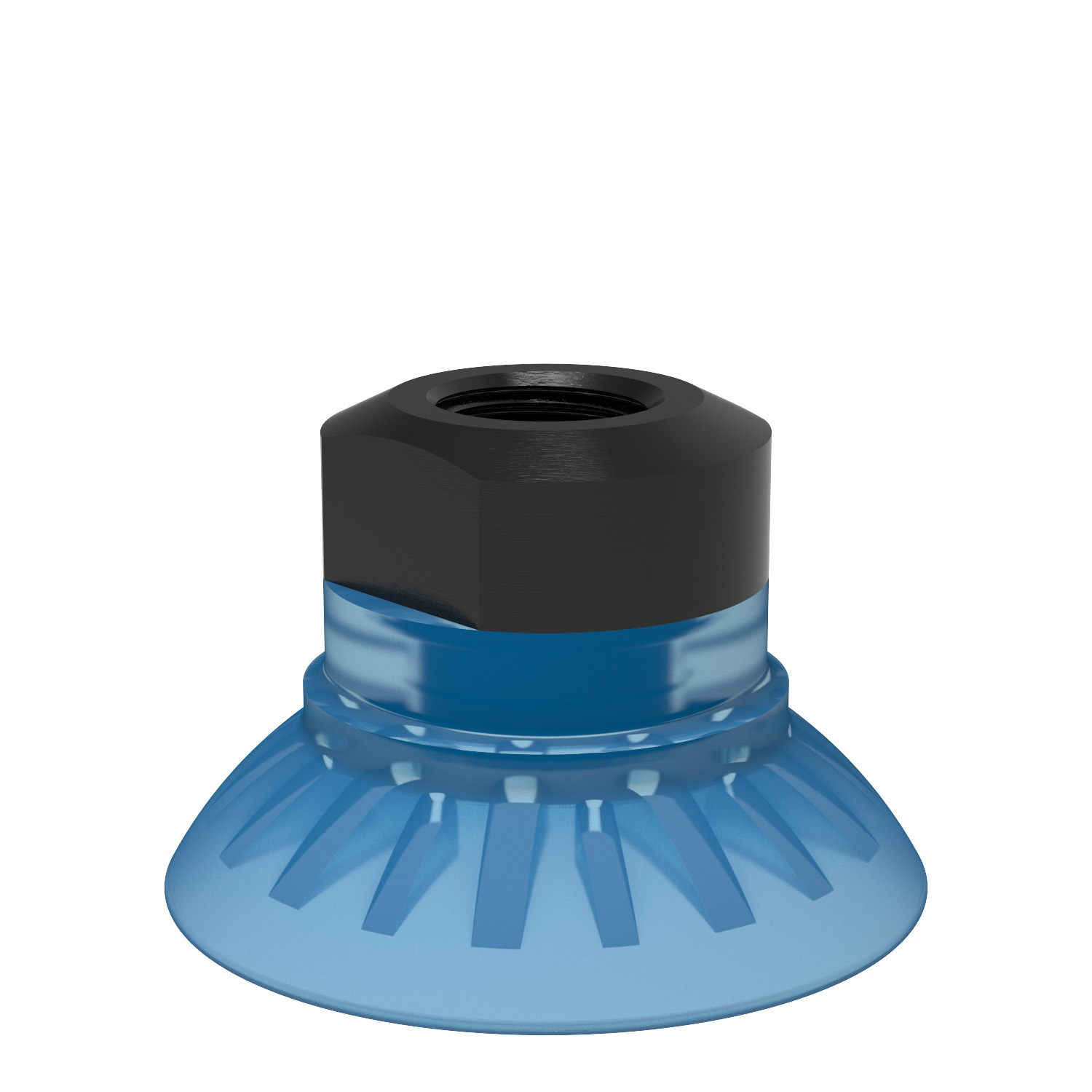

FC35P
DURAFLEX® Saugnäpfe wurden entwickelt, um den strengen Anforderungen der Automobilindustrie gerecht zu werden. Eine typische Anwendung ist die Zufuhr von Bleche...
Mehr lesen
Melden Sie sich an oder erstellen Sie ein Konto, um auf alle unsere Inhalte und Funktionen zugreifen zu können!
Varianten auswählen
0103290
0103291
0103705
0103706
0103707
0103709
0103711
0103712
0103713
0103715
0103719
0103720
0103722
0103728
0103708
0103716
0103724
0103718
0103726
Merkmale
- Geeignet für leicht gebogene und flache, ölige Oberflächen, wie z.B. Stahlbleche.
- Dank der hohen Reibung des Gummimaterials können die Saugnäpfe hohen Kräften durch schnelle Beschleunigungen in horizontalen Richtungen widerstehen.
- Innenliegende Stege verhindern weitgehend eine Deformation von dünnen, empfindlichen Materialien.
- DURAFLEX® Saugnäpfe sind aus einem speziell entwickelten Polyurethan hergestellt. Dieses Material vereint die Elastizität von Gummi mit der Haltbarkeit von Kunststoff.
- DURAFLEX® ist abdruckfrei.
Automobilbau
- Montage von Innen- und Außenbauteilen
Verpackung
- Kisten/Kartons aufrichten, Kisten/Kartons öffnen und schließen
- Rotationskartonzufuhr
- Zwischenlagenzufuhr
- Schalen formen, Schalen entladen und beladen
- Schachteln und Behälter
- Roboter-Pick-And-Place und Verpacken
- Karten-/Deckelzuführung und -sortierung
Allgemein
Material
Polyurethan (PU)
Characteristics
Trockenes Blech , Abdruckfrei
Max. Leckagefluss
0.13 Nl/s
Saugnapfmodell
FC
Valve restriction | mm
0.35 in
Volumen
5 cm³
Gewicht, min.
6 g
Passend
Befestigungsoptionen
Drossel-Rückschlagventil
Anschlußgewinde
1/8"
Befestigungsart
Innengewinde
Befestigungstyp
NPSF-Gewinde
Dimension
Höhe
23 mm
Außendurchmesser, min.
35 mm
Leistung - Tragkräfte
FC35P PU50
20 -kPa
11 N
27 N
60 -kPa
36 N
51 N
90 -kPa
51 N
62 N
Material
Name
Polyurethane (PU50)
Farbe
BlueTransparent
Temperatur
10 - 50 °C
Härtegrad
50 °Shore A
Materialbeständigkeit
Alkohol
n/a
Konzentrierte Säuren
Etanol
Hydrolyse
Metanol
Öl
Oxidation
Benzin
Verschleißfestigkeit
