Artikelnummer: 0101929
8 Varianten

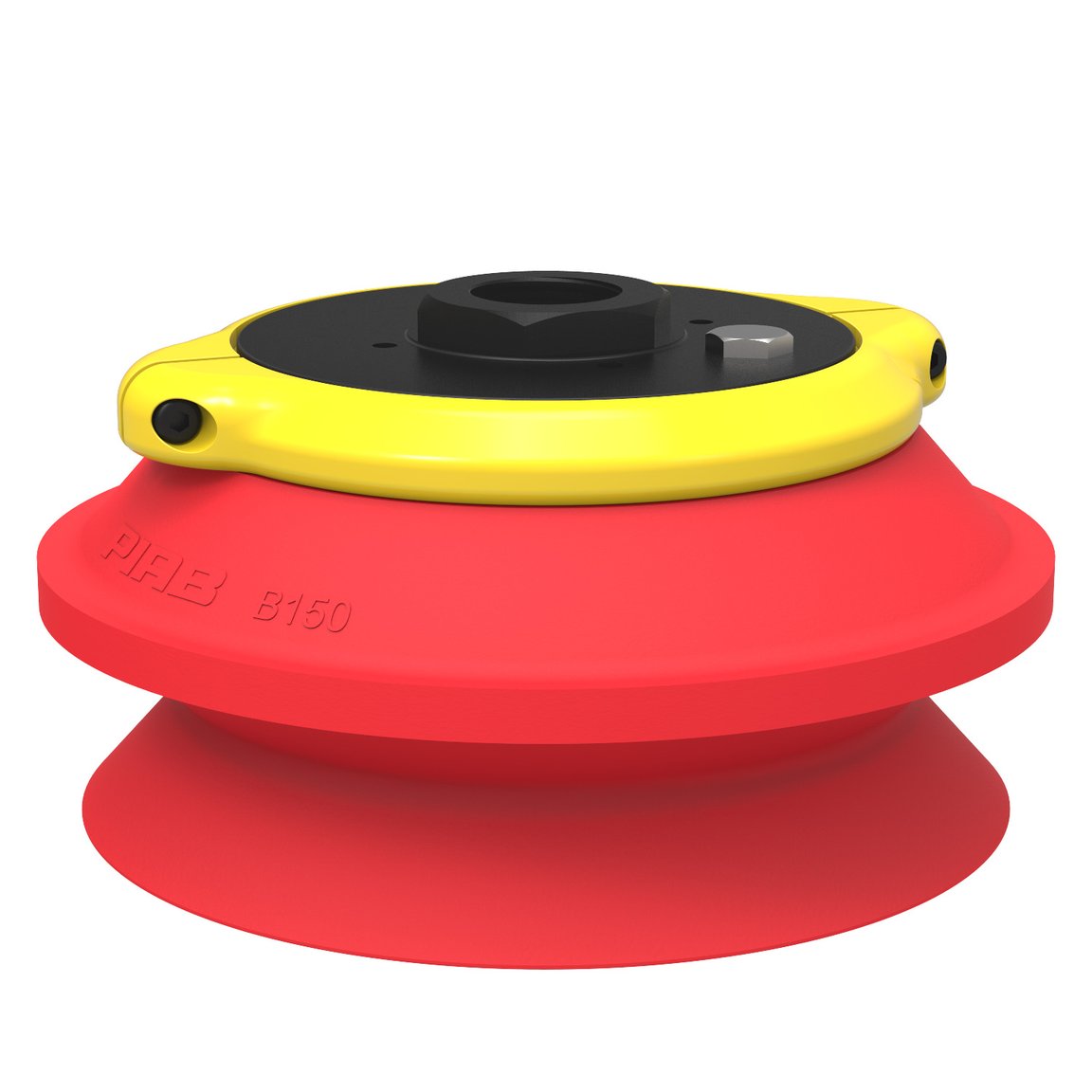

B150
Vorrichtungen, ausgestattet mit Saugnäpfen mit kurzem Balg können Objekte unterschiedlicher Höhe und Form greifen. Die Hubbewegungen können genutzt werden, um d...
Mehr lesen
Melden Sie sich an oder erstellen Sie ein Konto, um auf alle unsere Inhalte und Funktionen zugreifen zu können!
Varianten auswählen
0101928
0101929
0101931
0101932
3150031P
3150031S
3150109S
3150109P
Merkmale
- Geeignet zum Höhenausgleich. Mehrere Balgsaugnäpfe in einem Hubrahmen können Gegenstände mit Niveauunterschieden hantieren, zum Beispiel geprägte oder gewellte Bleche.
- Hubbewegungen können genutzt werden, um dünne Teile zu separieren.
- Um Präzision und einen sicheren Hub zu erzielen, sollten nur leichtere Gegenstände hantiert werden, wenn die Hubkraft parallel zur Oberfläche gerichtet ist.
Logistik & Lagerhaltung
Verpackung
Allgemein
Material
Silikon (SIL)
Characteristics
Trockenes Blech , Kunststoffspritzgussteile
Saugnapfmodell
B
Volumen
650 cm³
Gewicht, min.
265 g
Passend
Befestigungsoptionen
Filtersieb
Anschlußgewinde
3/4"
Befestigungsart
Innengewinde
Befestigungstyp
G-Gewinde
Dimension
Höhe
85.3 mm
Außendurchmesser, betätigt
176 mm
Außendurchmesser, min.
160 mm
Leistung - Tragkräfte
B150
20 -kPa
294 N
0 N
60 -kPa
686 N
0 N
90 -kPa
883 N
0 N
Material
Name
Silicone, SIL 50° Shore A
Farbe
Red
Temperatur
-40 - 200 °C
Härtegrad
50 °Shore A
Materialbeständigkeit
Alkohol
Konzentrierte Säuren
Etanol
n/a
Hydrolyse
Metanol
n/a
Öl
Oxidation
Benzin
Verschleißfestigkeit
