Item number: 0101850
30 Variants

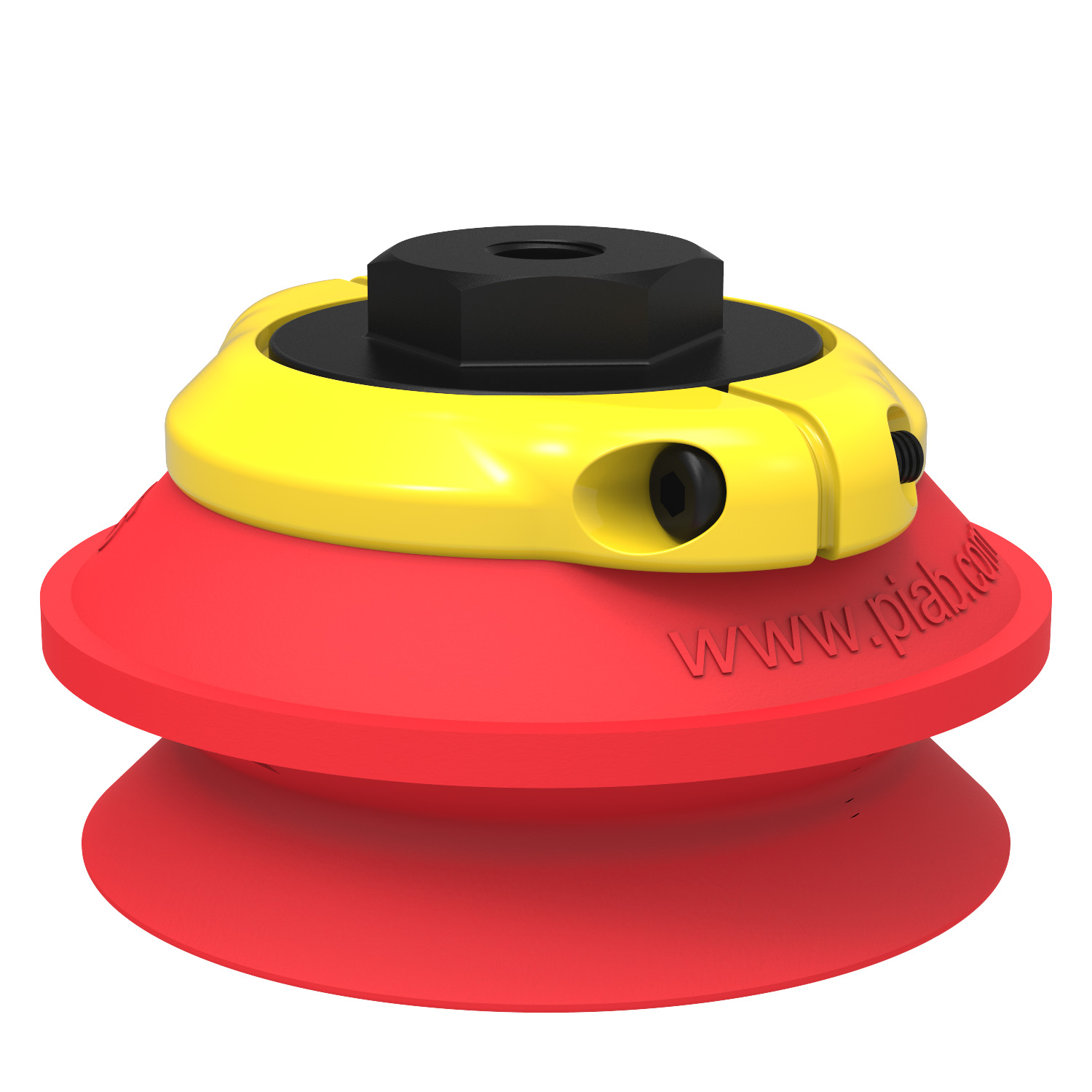

Suction cup B75 Silicone, 1/8" NPSF female, with mesh filter

Vorrichtungen, ausgestattet mit Saugnäpfen mit kurzem Balg können Objekte unterschiedlicher Höhe und Form greifen. Die Hubbewegungen können genutzt werden, um d...
Read more
Login or create account to access all our content and features!

Variants

  • 0101850
  • 0101851
  • 0101852
  • 0101853
  • 0101854
  • 0101855
  • 0101856
  • 0101857
  • 0108174
  • 0108175
  • 0108176
  • 0108177
  • 0128112
  • 0128113
  • 0128114
  • 0128117
  • 0128118
  • 0128119
  • 0128120
  • 0128121
  • 0128122
  • 0128124
  • 0128125
  • 0128553
  • 3150034P
  • 3150034S
  • 3150034T
  • 3150107P
  • 3150107S
  • 3150107T

Features

  • Geeignet zum Höhenausgleich. Mehrere Balgsaugnäpfe in einem Hubrahmen können Gegenstände mit Niveauunterschieden hantieren, zum Beispiel geprägte oder gewellte Bleche.
  • Hubbewegungen können genutzt werden, um dünne Teile zu separieren.
  • Um Präzision und einen sicheren Hub zu erzielen, sollten nur leichtere Gegenstände hantiert werden, wenn die Hubkraft parallel zur Oberfläche gerichtet ist.

Logistik & Lagerhaltung

    Verpackung

      General

      Material
      Silikon (SIL)
      Characteristics
      Trockenes Blech , Kunststoffspritzgussteile
      Saugnapfmodell
      B
      Volumen
      110 cm³
      Gewicht, min.
      116 g

      Fitting

      Befestigungsoptionen
      Filtersieb
      Anschlußgewinde
      1/8"
      Befestigungsart
      Innengewinde
      Befestigungstyp
      NPSF-Gewinde

      Dimension

      Höhe
      50.3 mm
      Länge, betätigt
      88.7 mm
      Außendurchmesser, min.
      82.2 mm

      Performance - lifting forces

      B75

      20 -kPa
      74 N
      62,4 N
      60 -kPa
      167 N
      122,4 N
      90 -kPa
      226 N
      154,1 N

      Material

      Name
      Silicone, SIL 50° Shore A
      Farbe
      Red
      Temperature
      -40 - 392 °F
      Härtegrad
      50 °Shore A

      Material resistance

      Alkohol
      ++
      Konzentrierte Säuren
      -
      Etanol
      n/a
      Hydrolyse
      +
      Metanol
      n/a
      Öl
      -
      Oxidation
      +++
      Benzin
      -
      Verschleißfestigkeit
      ++
      +++
