Artikelnummer: 0101903
10 Varianten

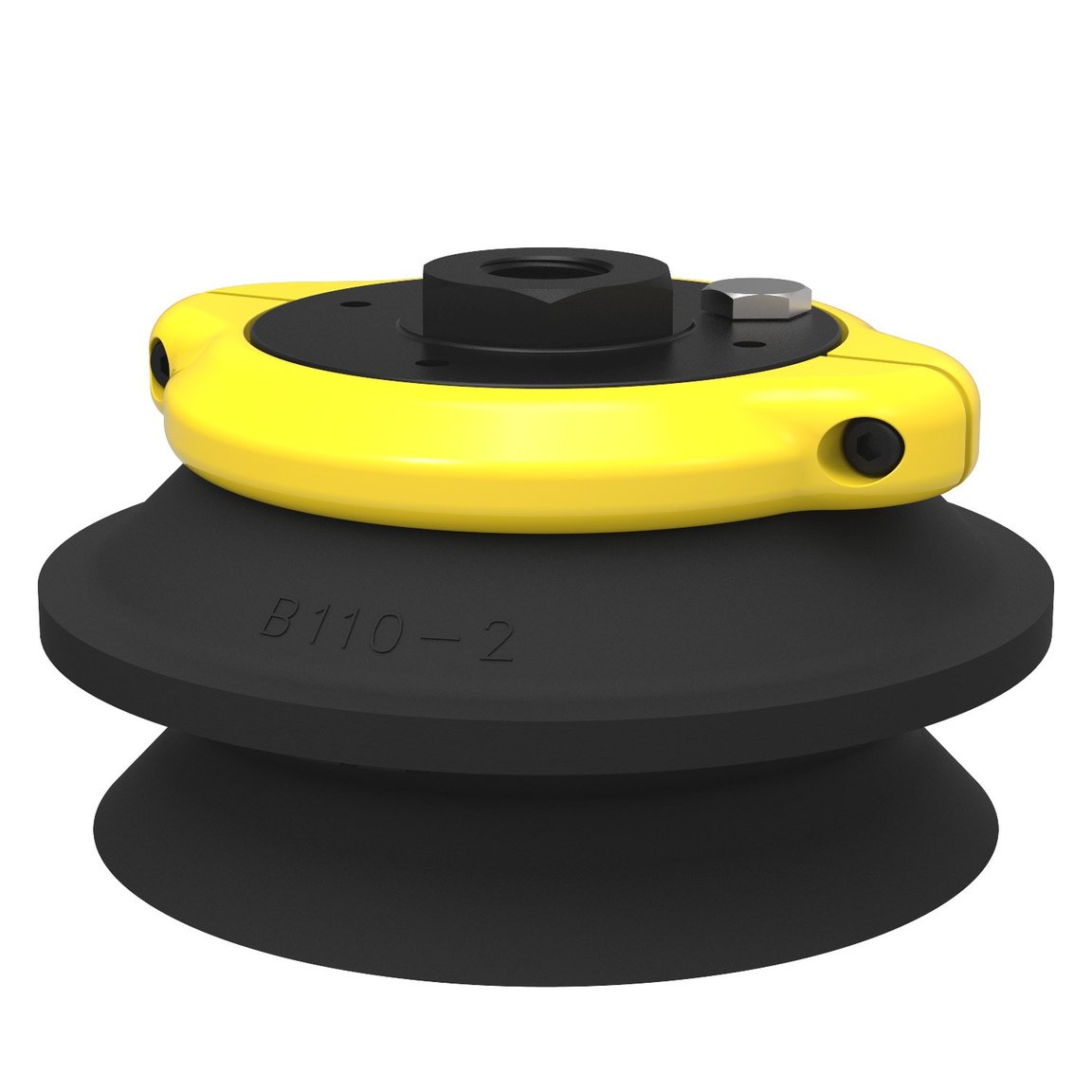

Saugnapf B110-2 Nitril-PVC mit Filterscheibe, 3/8" NPSF Innengewinde, mit Filtersieb

Vorrichtungen, ausgestattet mit Saugnäpfen mit kurzem Balg können Objekte unterschiedlicher Höhe und Form greifen. Die Hubbewegungen können genutzt werden, um d...
Mehr lesen
Melden Sie sich an oder erstellen Sie ein Konto, um auf alle unsere Inhalte und Funktionen zugreifen zu können!

Varianten auswählen

  • 0101896
  • 0101897
  • 0101898
  • 0101902
  • 0101903
  • 0101904
  • 0101944
  • 0101945
  • 3250049S
  • 3250049P

Merkmale

  • Geeignet zum Höhenausgleich. Mehrere Balgsaugnäpfe in einem Hubrahmen können Gegenstände mit Niveauunterschieden hantieren, zum Beispiel geprägte oder gewellte Bleche.
  • Hubbewegungen können genutzt werden, um dünne Teile zu separieren.
  • Um Präzision und einen sicheren Hub zu erzielen, sollten nur leichtere Gegenstände hantiert werden, wenn die Hubkraft parallel zur Oberfläche gerichtet ist.
  • Filterscheibe im Saugnapf schützt das Vakuumsystem vor Verschmutzungen.

Logistik & Lagerhaltung

    Verpackung

      Allgemein

      Material
      Nitril-PVC (NPV)
      Characteristics
      Trockenes Blech , Kunststoffspritzgussteile
      Saugnapfmodell
      B
      Volumen
      310 cm³
      Gewicht, min.
      120 g

      Passend

      Befestigungsoptionen
      Filtersieb
      Anschlußgewinde
      3/8"
      Befestigungsart
      Innengewinde
      Befestigungstyp
      NPSF-Gewinde

      Dimension

      Höhe
      70.6 mm
      Außendurchmesser, betätigt
      130.6 mm
      Außendurchmesser, min.
      112 mm

      Leistung - Tragkräfte

      B110

      20 -kPa
      137 N
      0 N
      60 -kPa
      343 N
      0 N
      90 -kPa
      461 N
      0 N

      Material

      Name
      Nitrile-PVC (NPV)
      Farbe
      Black
      Temperatur
      0 - 90 °C
      Härtegrad
      50 °Shore A

      Materialbeständigkeit

      Alkohol
      Konzentrierte Säuren
      Etanol
      n/a
      Hydrolyse
      Metanol
      n/a
      Öl
      Oxidation
      Benzin
      Verschleißfestigkeit
