Artikelnummer: 0101670
21 Varianten

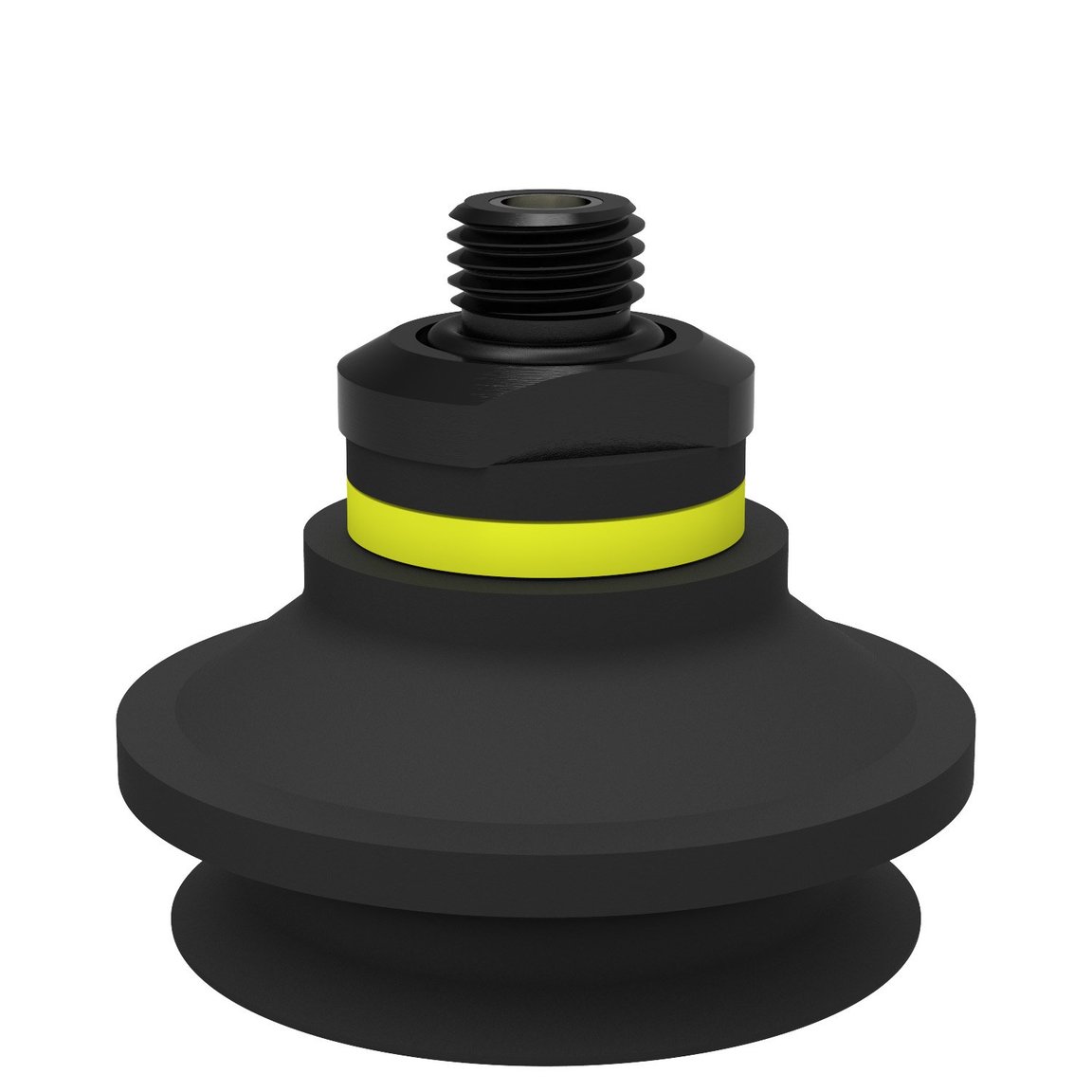

Saugnapf B50-2 Nitril-PVC mit Filterscheibe, G1/4" Aussengewinde, mit Filtersieb
Vorrichtungen, ausgestattet mit Saugnäpfen mit kurzem Balg können Objekte unterschiedlicher Höhe und Form greifen. Die Hubbewegungen können genutzt werden, um d...
Mehr lesen
Melden Sie sich an oder erstellen Sie ein Konto, um auf alle unsere Inhalte und Funktionen zugreifen zu können!
Varianten auswählen
0101109
0101110
0101656
0101657
0101658
0101659
0101660
0101661
0101662
0101663
0101669
0101670
0101671
0101672
0101673
0101674
0101675
0101676
0101677
0110347
0110957
Merkmale
- Geeignet zum Höhenausgleich. Mehrere Balgsaugnäpfe in einem Hubrahmen können Gegenstände mit Niveauunterschieden hantieren, zum Beispiel geprägte oder gewellte Bleche.
- Hubbewegungen können genutzt werden, um dünne Teile zu separieren.
- Um Präzision und einen sicheren Hub zu erzielen, sollten nur leichtere Gegenstände hantiert werden, wenn die Hubkraft parallel zur Oberfläche gerichtet ist.
- Filterscheibe im Saugnapf schützt das Vakuumsystem vor Verschmutzungen.
Logistik & Lagerhaltung
Verpackung
Allgemein
Material
Nitril-PVC (NPV)
Characteristics
Trockenes Blech , Kunststoffspritzgussteile
Saugnapfmodell
B
Volumen
32 cm³
Gewicht
20 - 38 g
Passend
Befestigungsoptionen
Filtersieb , Filterscheibe
Anschlußgewinde
1/4"
Befestigungsart
Aussengewinde
Befestigungstyp
G-Gewinde
Delete Object
This entity can now be deleted
Dimension
Höhe
50.4 mm
Außendurchmesser, min.
52.5 mm
Leistung - Tragkräfte
B50-2
20 -kPa
33 N
24,2 N
60 -kPa
65 N
51,2 N
90 -kPa
82 N
60,8 N
Material
Name
Nitrile-PVC (NPV)
Farbe
Black
Temperatur
0 - 90 °C
Härtegrad
50 °Shore A
Materialbeständigkeit
Alkohol
Konzentrierte Säuren
Etanol
n/a
Hydrolyse
Metanol
n/a
Öl
Oxidation
Benzin
Verschleißfestigkeit
