Artikelnummer: 0101653
40 Varianten

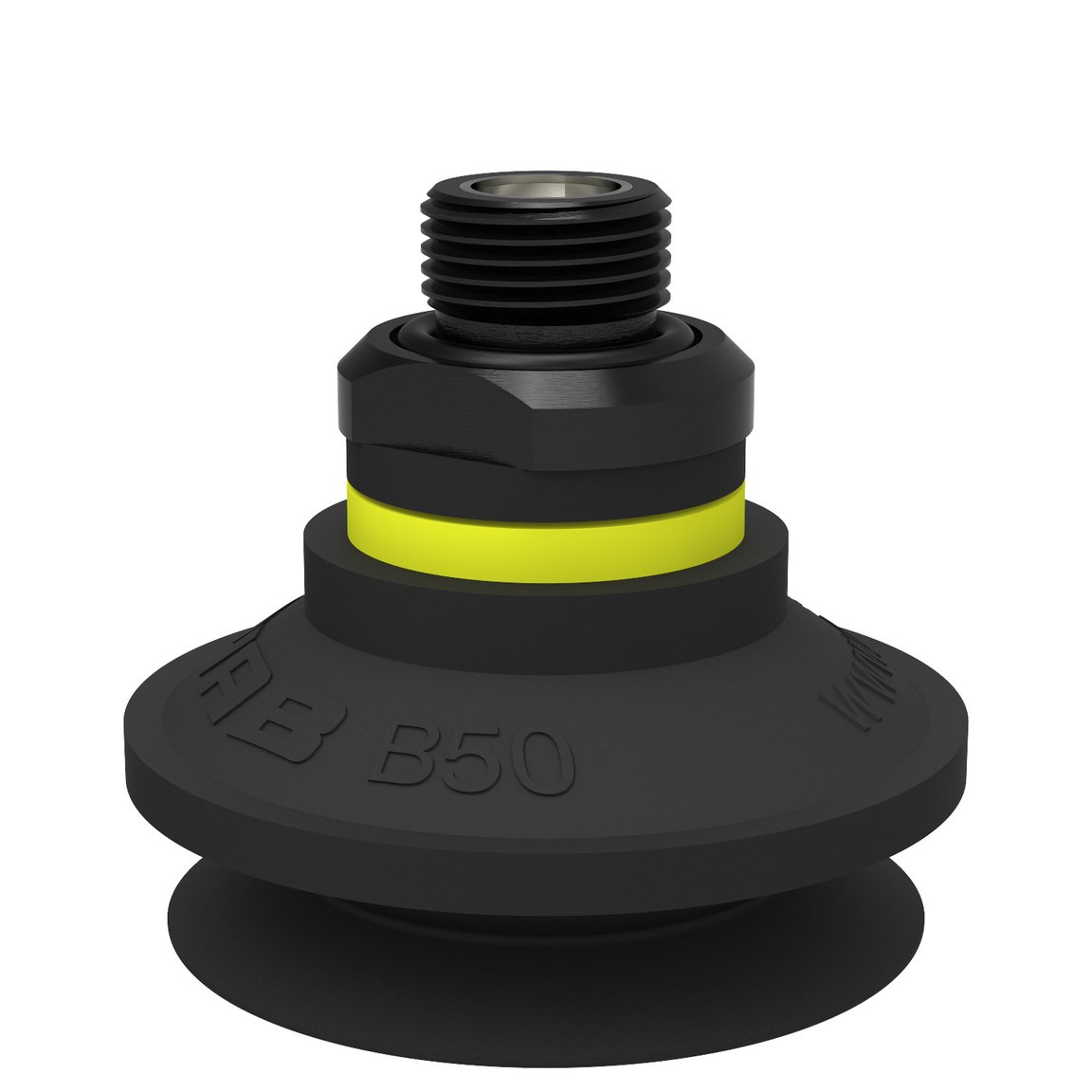

B50
Vorrichtungen, ausgestattet mit Saugnäpfen mit kurzem Balg können Objekte unterschiedlicher Höhe und Form greifen. Die Hubbewegungen können genutzt werden, um d...
Mehr lesen
Melden Sie sich an oder erstellen Sie ein Konto, um auf alle unsere Inhalte und Funktionen zugreifen zu können!
Varianten auswählen
- 0101107
- 0101108
- 0101630
- 0101631
- 0101632
- 0101633
- 0101634
- 0101635
- 0101636
- 0101637
- 0101638
- 0101639
- 0101640
- 0101643
- 0101644
- 0101645
- 0101646
- 0101647
- 0101648
- 0101649
- 0101650
- 0101651
- 0101652
- 0101653
- 0108165
- 0108171
- 0108172
- 0108173
- 0111063
- 3150028SA
- 9908740
- 9906290
- 9908627
- 9908789
- 9908790
- 9908791
- 9908796
- 9908792
- 9908793
- 9908794
Merkmale
- Geeignet zum Höhenausgleich. Mehrere Balgsaugnäpfe in einem Hubrahmen können Gegenstände mit Niveauunterschieden hantieren, zum Beispiel geprägte oder gewellte Bleche.
- Hubbewegungen können genutzt werden, um dünne Teile zu separieren.
- Um Präzision und einen sicheren Hub zu erzielen, sollten nur leichtere Gegenstände hantiert werden, wenn die Hubkraft parallel zur Oberfläche gerichtet ist.
Logistik & Lagerhaltung
Verpackung
Allgemein
Material
Nitril-PVC (NPV)
Characteristics
Trockenes Blech , Kunststoffspritzgussteile
Max. Leckagefluss
0.16 Nl/s
Saugnapfmodell
B
Valve restriction | mm
0.039 in
Volumen
32 cm³
Gewicht, min.
20 g
Passend
Befestigungsoptionen
Drossel-Rückschlagventil , Filtersieb
Anschlußgewinde
3/8"
Befestigungsart
Aussengewinde
Befestigungstyp
G-Gewinde
Dimension
Höhe
51.3 mm
Außendurchmesser, betätigt
60 mm
Außendurchmesser, min.
53.7 mm
Leistung - Tragkräfte
B50
20 -kPa
33 N
24,2 N
60 -kPa
65 N
51,2 N
90 -kPa
82 N
60,8 N
Material
Name
Nitrile-PVC (NPV)
Farbe
Black
Temperatur
0 - 90 °C
Härtegrad
50 °Shore A
Materialbeständigkeit
Alkohol
Konzentrierte Säuren
Etanol
n/a
Hydrolyse
Metanol
n/a
Öl
Oxidation
Benzin
Verschleißfestigkeit
