Artikelnummer: 9914279
32 Varianten

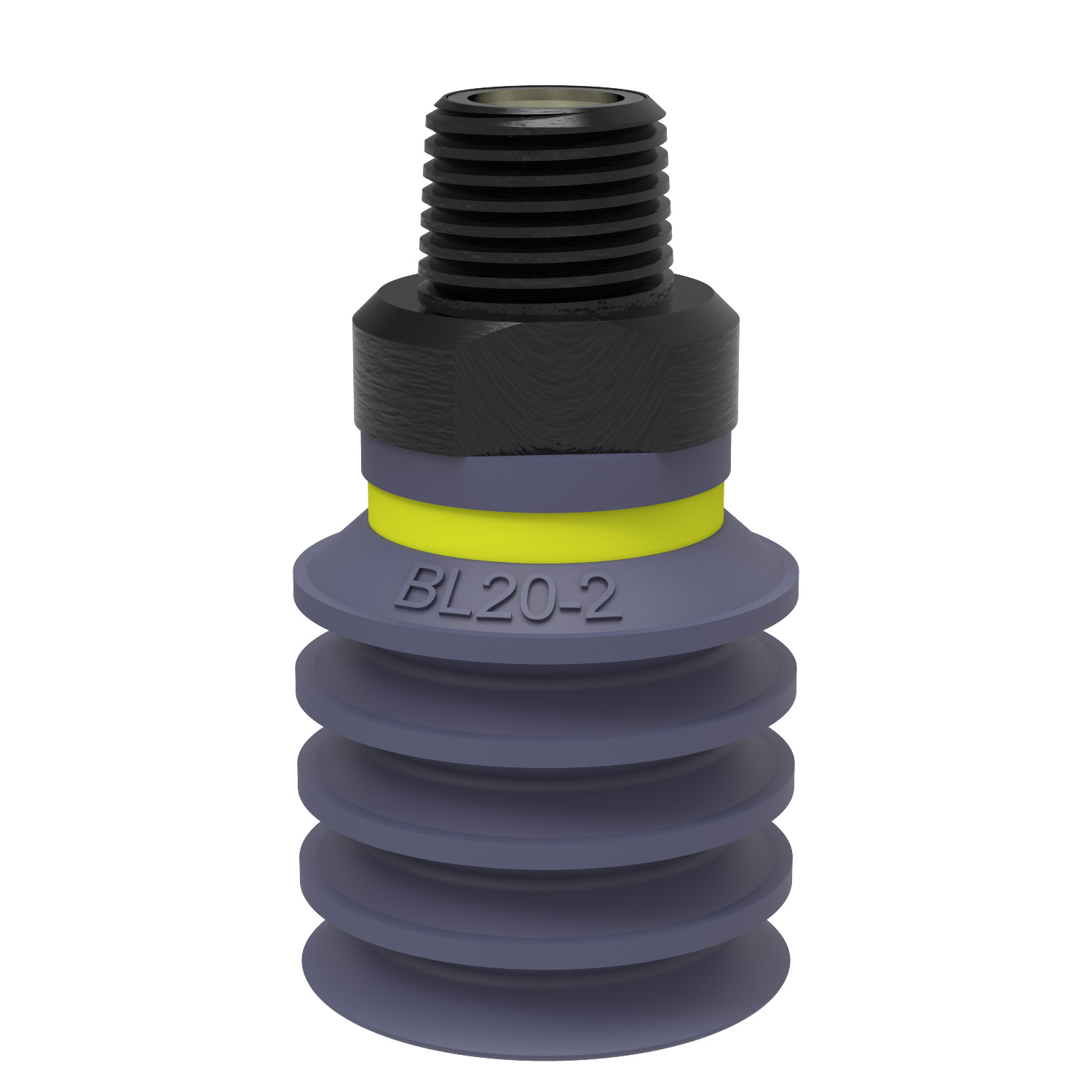

Saugnapf BL20-2 HNBR, G1/8" Aussengewinde, mit Filtersieb und Drossel-Rückschlagventil

Passend für die gleichen Anwendungen wie die Saugnäpfe mit kurzem Balg, können die Saugnäpfe mit dem langen Balg jedoch größere Höhenunterschiede ausgleichen, d...
Mehr lesen
Melden Sie sich an oder erstellen Sie ein Konto, um auf alle unsere Inhalte und Funktionen zugreifen zu können!

Varianten auswählen

  • 0101115
  • 0101116
  • 0101193
  • 0101194
  • 0101195
  • 0101196
  • 0101197
  • 0101198
  • 0101200
  • 0101202
  • 0101204
  • 0101205
  • 0101206
  • 0101207
  • 0101208
  • 0101209
  • 0101210
  • 0101211
  • 0109844
  • 0110339
  • 0201132
  • 9914276
  • 9914277
  • 9914278
  • 9914279
  • 9914280
  • 9914281
  • 9914282
  • 9914283
  • 9914284
  • 9914556
  • 9914557

Merkmale

  • Geeignet zum Höhenausgleich.
  • Hubbewegung zur Vereinzelung kleiner Werkstücke.
  • Weniger geeignet bei horizontaler Verschiebung.

Verpackung

  • Handhabung von Beuteln
  • Beutel, Säcke und Bündel

Allgemein

Material
HNBR
Characteristics
Beutel Handhabung , Abdruckfrei
Max. Leckagefluss
0.06 Nl/s
Saugnapfmodell
BL-2
Valve restriction | mm
0.28 in
Volumen
4 cm³
Gewicht, min.
3 g

Passend

Befestigungsoptionen
Drossel-Rückschlagventil , Filtersieb
Anschlußgewinde
1/8"
Befestigungsart
Aussengewinde
Befestigungstyp
G-Gewinde

Dimension

Höhe
34.9 mm
Außendurchmesser, min.
20 mm

Leistung

Eingeschränkter Vakuumfluss
0.7 Nl/s

Leistung - Tragkräfte

BL20-2 reinforcement ring

20 -kPa
3,3 N
3,7 N
60 -kPa
8,2 N
6 N

Leistung - Tragkräfte

BL20-2

20 -kPa
2,2 N
0 N
60 -kPa
7 N
0 N

Material

Name
HNBR 50° Shore A
Farbe
Blue
Temperatur
-30 - 140 °C
Härtegrad
50 °Shore A

Materialbeständigkeit

Alkohol
Konzentrierte Säuren
Etanol
n/a
Hydrolyse
Metanol
n/a
Öl
Oxidation
Benzin
Verschleißfestigkeit
