Artikelnummer: 0101752
41 Varianten

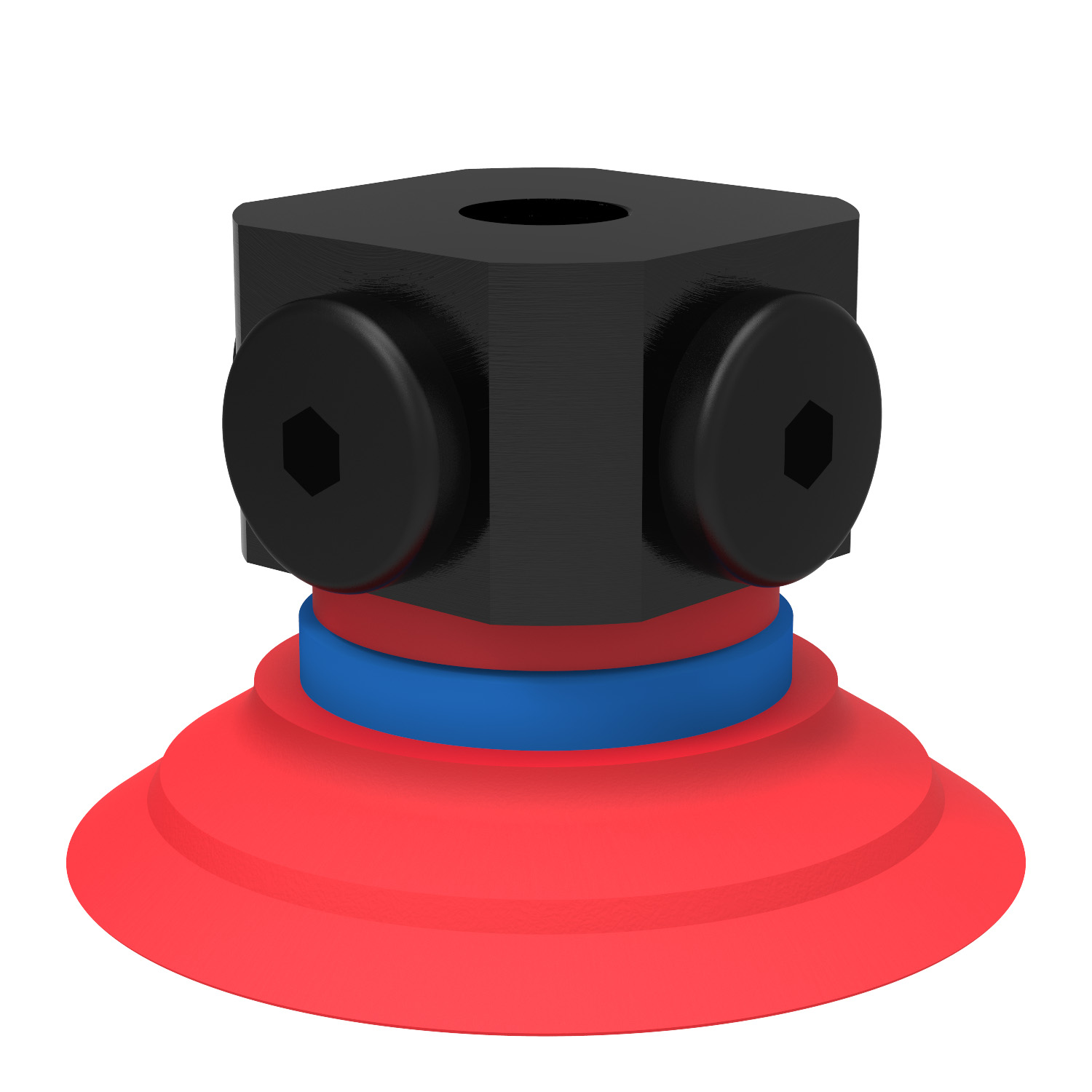

Saugnapf F50-2 Silikon, 5x1/8" NPSF Innengewinde
Geeignet für flache Objekte wie Karton, Blech, Glas und poröse Materialien. Die Noppen verhindern das Einsaugen des Objektes in den Saugnapf und damit eine Verf...
Mehr lesen
Melden Sie sich an oder erstellen Sie ein Konto, um auf alle unsere Inhalte und Funktionen zugreifen zu können!
Varianten auswählen
0108166
0108181
0108182
0108183
9906576
9909460
9909461
9909462
9909463
9909465
0101138
0101749
0101747
0101750
0101748
0101751
0101752
0101753
0101754
0101755
0101756
0101757
0101758
0101759
0110346
3150051S
0101137
0101766
0101767
0101768
0101769
0101770
0101771
0101772
0101773
9909458
0101775
0101776
0101778
0110952
3150051P
Merkmale
- Geeignet für ebene Flächen.
- Gute Stabilität und wenig Eigenbewegung.
- Wird empfohlen, wenn die Hubkraft parallel zur Oberfläche des Objektes gerichtet ist.
- Innenliegende Stege verhindern weitgehend eine Deformation von dünnen, empfindlichen Materialien und erzeugen zusätzliche Reibung, wenn die Hubkraft parallel gerichtet ist.
Logistik & Lagerhaltung
Verpackung
Allgemein
Material
Silikon (SIL)
Characteristics
Trockenes Blech
Saugnapfmodell
F
Volumen
10 cm³
Gewicht, min.
14 g
Passend
Befestigungsoptionen
Kein
Anschlußgewinde
5×1/8"
Befestigungsart
Innengewinde
Befestigungstyp
NPSF-Gewinde
Dimension
Höhe
35.5 mm
Außendurchmesser, betätigt
54.6 mm
Außendurchmesser, min.
53 mm
Leistung - Tragkräfte
F50-2
20 -kPa
36 N
24 N
60 -kPa
74 N
40 N
90 -kPa
96 N
50 N
Material
Name
Silicone, SIL 50° Shore A
Farbe
Red
Temperatur
-40 - 200 °C
Härtegrad
50 °Shore A
Materialbeständigkeit
Alkohol
Konzentrierte Säuren
Etanol
n/a
Hydrolyse
Metanol
n/a
Öl
Oxidation
Benzin
Verschleißfestigkeit
