Artikelnummer: 0101277
22 Varianten

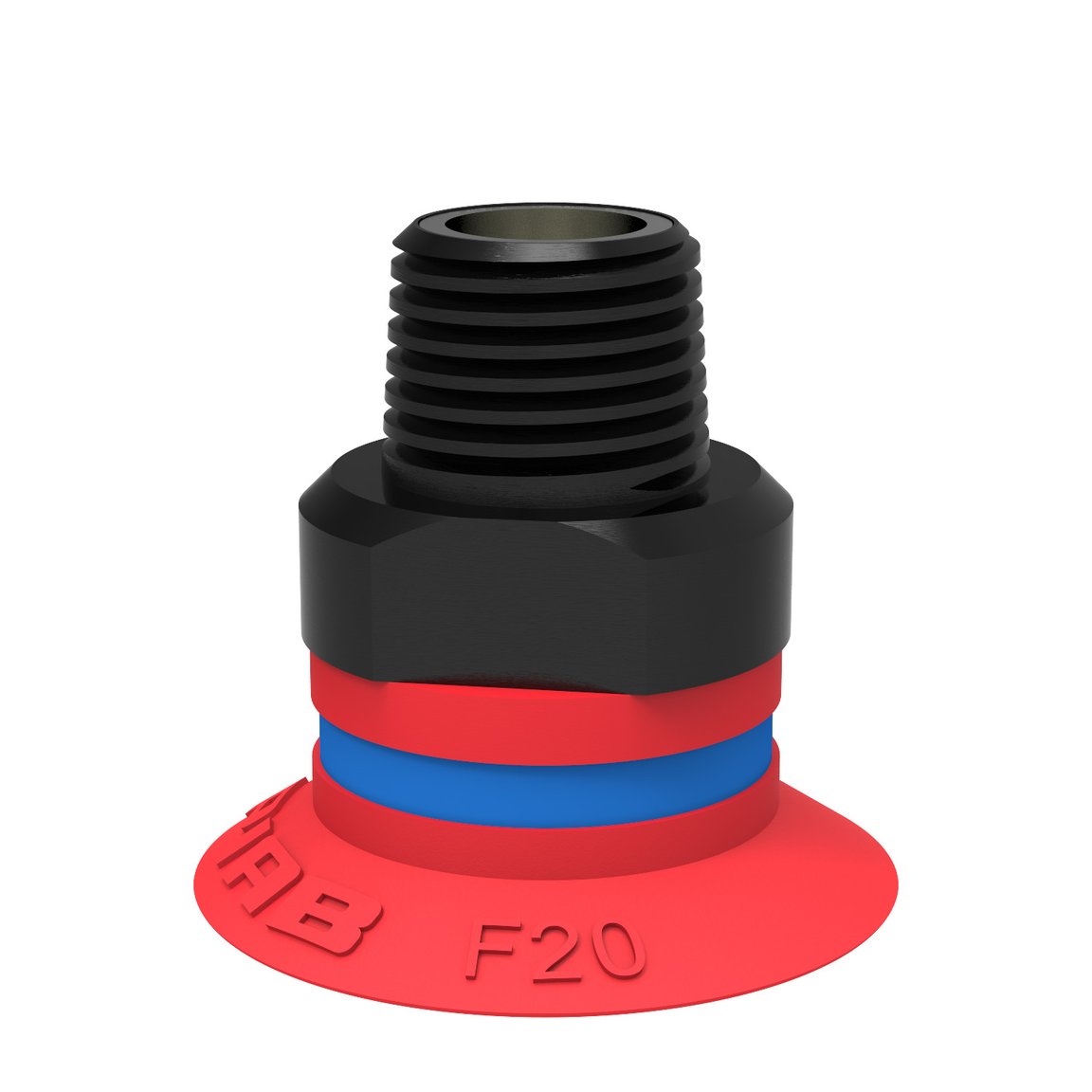

Saugnapf F20 Silikon, G1/8" Aussengewinde, mit Filtersieb und Drossel-Rückschlagventil
Geeignet für flache Objekte wie Karton, Blech, Glas und poröse Materialien. Die Noppen verhindern das Einsaugen des Objektes in den Saugnapf und damit eine Verf...
Mehr lesen
Melden Sie sich an oder erstellen Sie ein Konto, um auf alle unsere Inhalte und Funktionen zugreifen zu können!
Varianten auswählen
0101129
0101260
0101266
0101262
0101264
0110950
0101268
0101259
0101265
0101263
0101261
0101267
0101130
0101271
0101273
0101275
0101277
0110334
0101270
0101274
0101272
0101278
Merkmale
- Geeignet für ebene Flächen.
- Gute Stabilität und wenig Eigenbewegung.
- Wird empfohlen, wenn die Hubkraft parallel zur Oberfläche des Objektes gerichtet ist.
- Innenliegende Stege verhindern weitgehend eine Deformation von dünnen, empfindlichen Materialien und erzeugen zusätzliche Reibung, wenn die Hubkraft parallel gerichtet ist.
Logistik & Lagerhaltung
Verpackung
Allgemein
Material
Silikon (SIL)
Characteristics
Trockenes Blech
Max. Leckagefluss
0.06 Nl/s
Saugnapfmodell
F
Valve restriction | mm
0.28 in
Volumen
1 cm³
Gewicht, min.
1.2 g
Passend
Befestigungsoptionen
Drossel-Rückschlagventil , Filtersieb
Anschlußgewinde
1/8"
Befestigungsart
Aussengewinde
Befestigungstyp
G-Gewinde
Dimension
Höhe
20 mm
Außendurchmesser, betätigt
23.2 mm
Außendurchmesser, min.
22 mm
Leistung
Eingeschränkter Vakuumfluss
0.7 Nl/s
Leistung - Tragkräfte
F20
20 -kPa
6 N
5 N
60 -kPa
14,5 N
8 N
90 -kPa
19 N
8,5 N
Material
Name
Silicone, SIL 50° Shore A
Farbe
Red
Temperatur
-40 - 200 °C
Härtegrad
50 °Shore A
Materialbeständigkeit
Alkohol
Konzentrierte Säuren
Etanol
n/a
Hydrolyse
Metanol
n/a
Öl
Oxidation
Benzin
Verschleißfestigkeit
