Artikelnummer: 0101363
10 Varianten

Saugnapf F30MF Thermopl. Polyurethan, M5 Innengewinde, mit Drossel-Rückschlagventil

Saugnapf aus TPU, einem abdruckfreien Material, das keine Spuren auf dem gehandhabten Objekt hinterlässt. Geeignet für flache Oberflächen. Die Noppen verhindern...
Mehr lesen
Melden Sie sich an oder erstellen Sie ein Konto, um auf alle unsere Inhalte und Funktionen zugreifen zu können!

Varianten auswählen

  • 0101141
  • 0101357

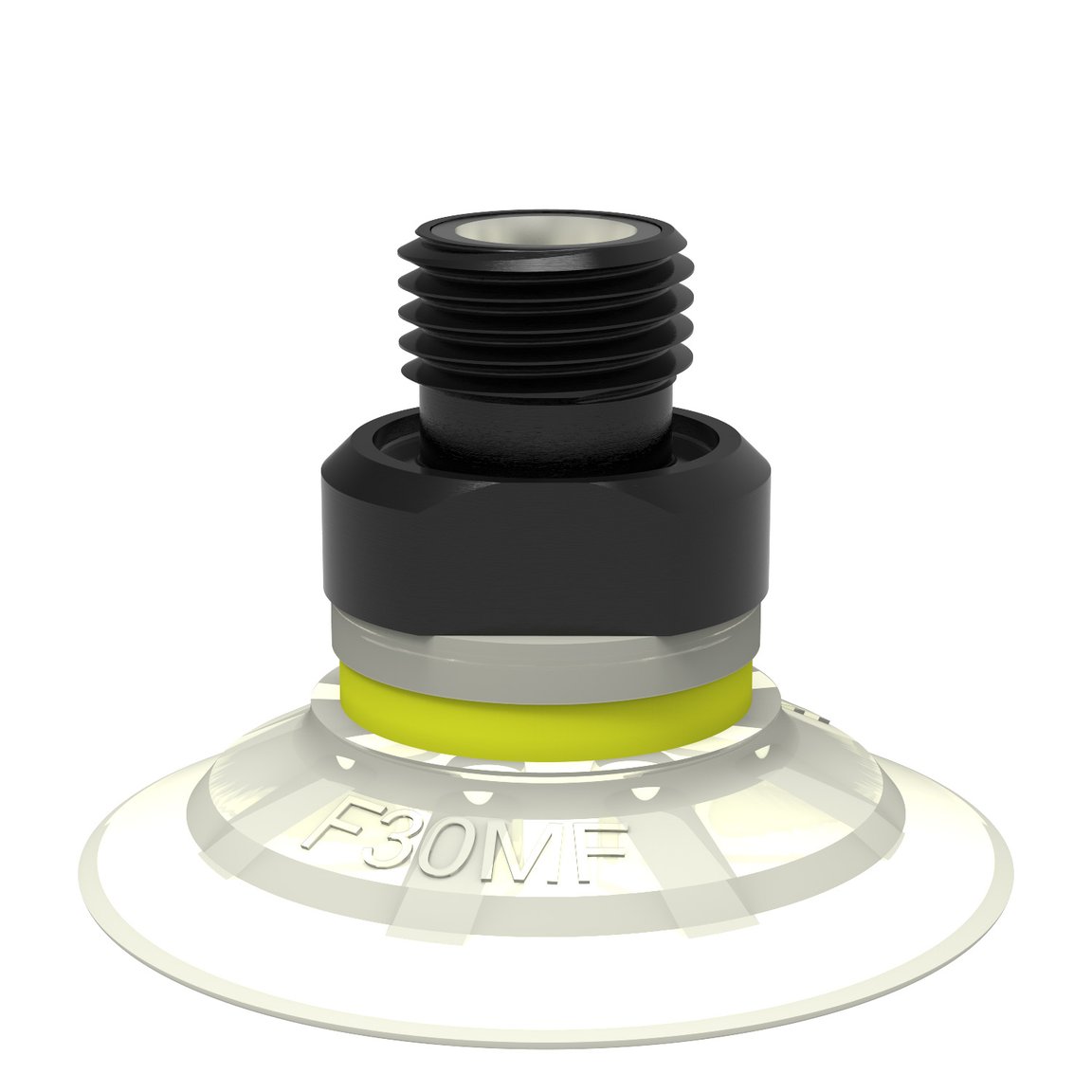

  • 0101358
  • 0101359
  • 0101360
  • 0101361

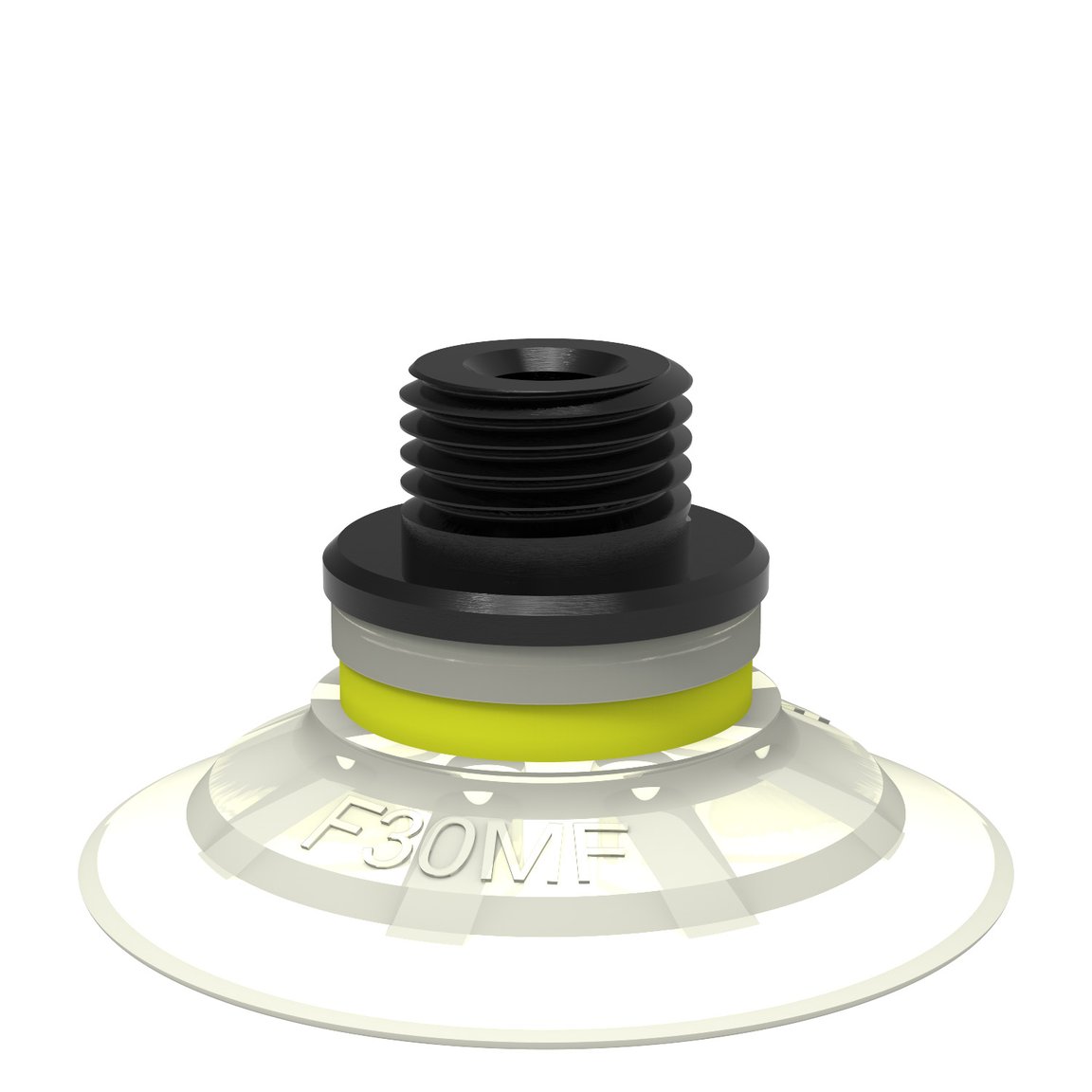

  • 0101362
  • 0101363
  • 0101364

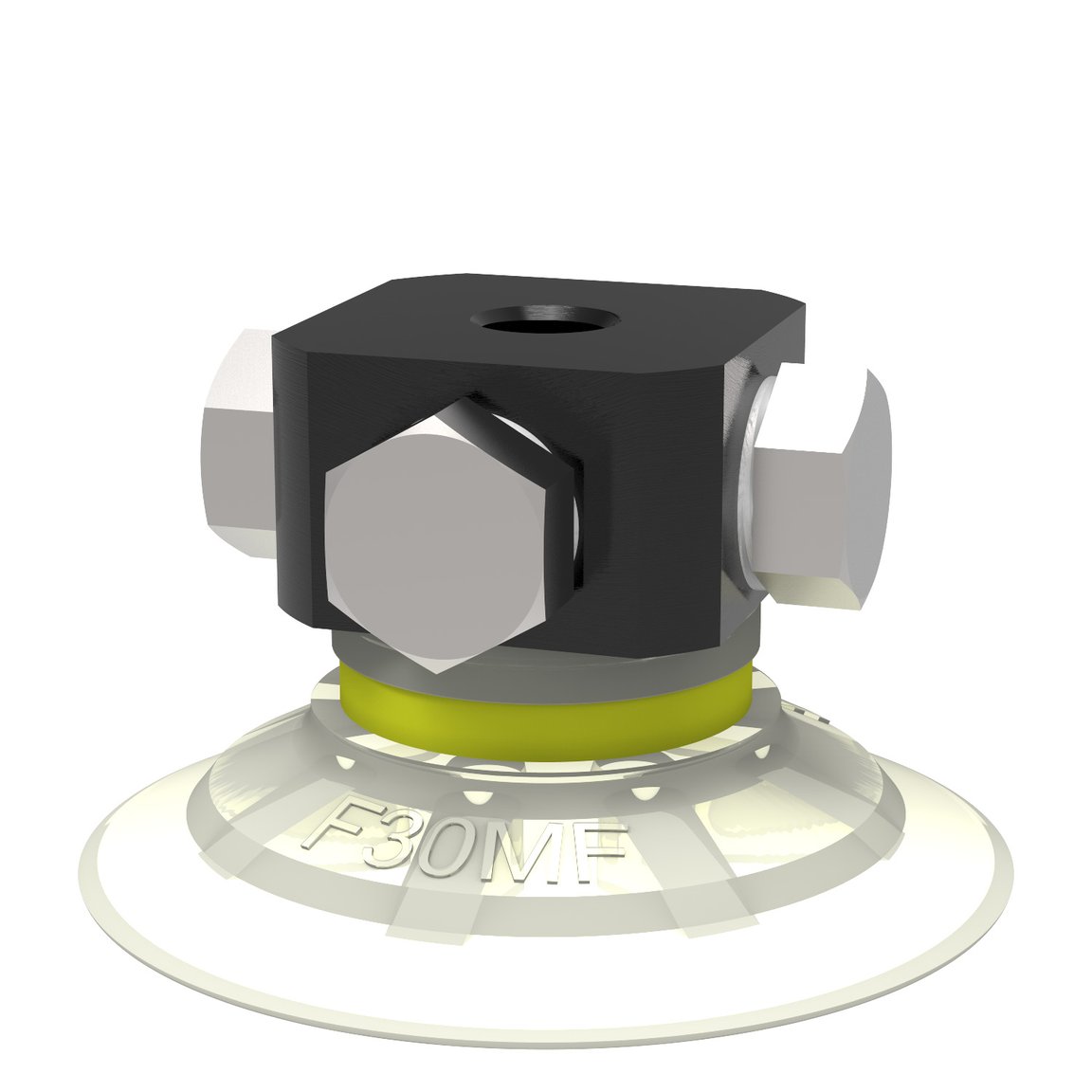

  • 0101367

Merkmale

  • Saugnapf aus TPU, einem abdruckfreien Material, das keine Abdrücke auf dem Objekt hinterlässt.
  • Geeignet für ebene Werkstücke.
  • Gute Stabilität, geringe Eigenbewegung und damit hohe Präzision.
  • Wird empfohlen bei horizontaler Verschiebung.

Glas

    Allgemein

    Material
    TPE
    Characteristics
    Abdruckfrei
    Max. Leckagefluss
    0.06 Nl/s
    Saugnapfmodell
    F-MF
    Valve restriction | mm
    0.28 in
    Volumen
    2 cm³
    Gewicht, min.
    2.2 g

    Passend

    Befestigungsoptionen
    Drossel-Rückschlagventil
    Anschlußgewinde
    Kein
    Befestigungsart
    Innengewinde
    Befestigungstyp
    M-Gewinde

    Dimension

    Höhe
    16 mm
    Außendurchmesser, betätigt
    32.6 mm
    Außendurchmesser, min.
    32 mm

    Leistung

    Eingeschränkter Vakuumfluss
    0.7 Nl/s

    Leistung - Tragkräfte

    F30MF

    20 -kPa
    11 N
    13,6 N
    60 -kPa
    34,5 N
    28 N
    90 -kPa
    48 N
    42 N

    Material

    Name
    Thermoplastic Polyurethane (TPE-U)
    Farbe
    WhiteTransparent
    Temperatur
    -20 - 80 °C
    Härtegrad
    81 °Shore A

    Materialbeständigkeit

    Alkohol
    Konzentrierte Säuren
    Etanol
    n/a
    Hydrolyse
    Metanol
    n/a
    Öl
    Oxidation
    Benzin
    Verschleißfestigkeit
