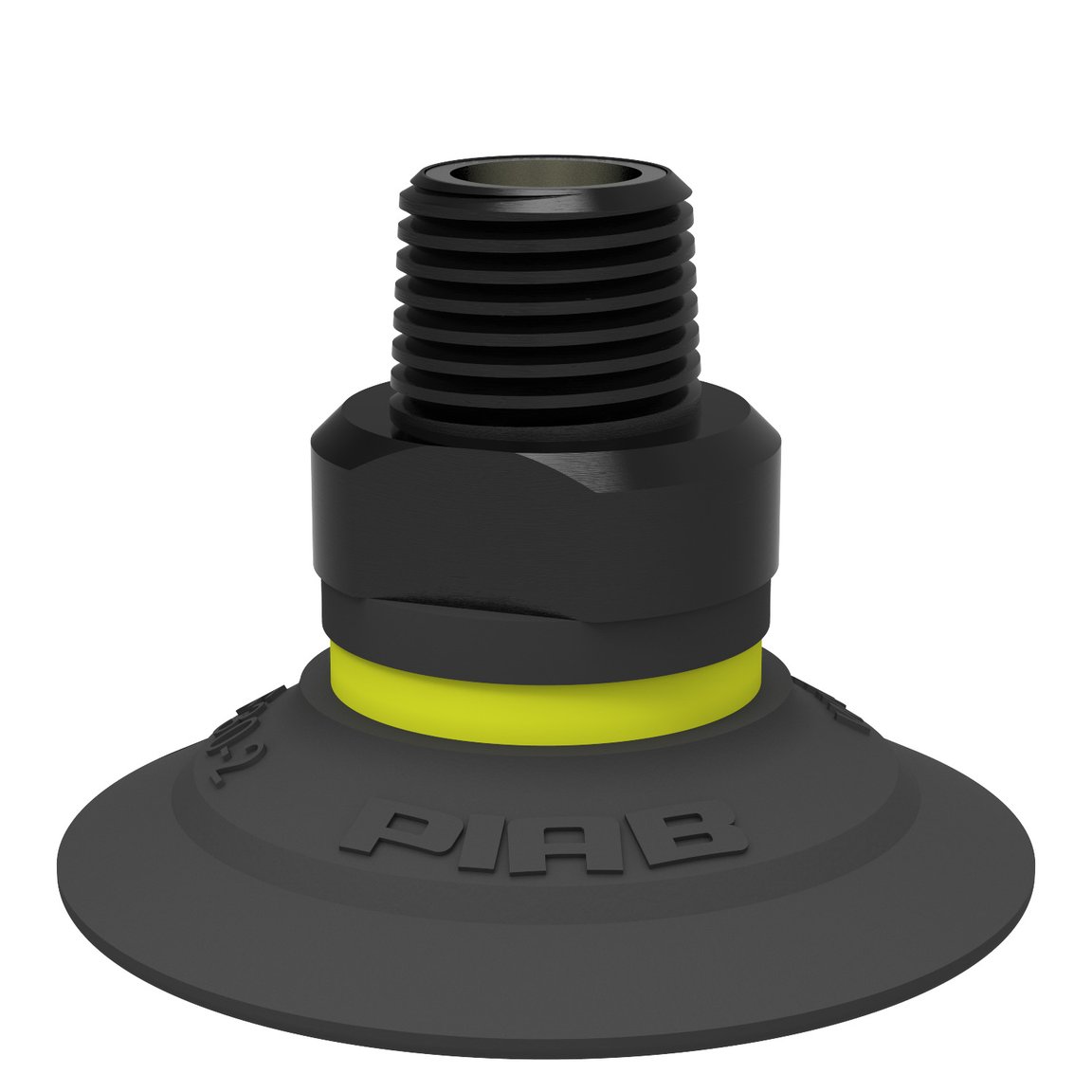

Artikelnummer: 0101333
25 Varianten
F30-2
Geeignet für flache Objekte wie Karton, Blech, Glas und poröse Materialien. Die Noppen verhindern das Einsaugen des Objektes in den Saugnapf und damit eine Verf...
Mehr lesen
Melden Sie sich an oder erstellen Sie ein Konto, um auf alle unsere Inhalte und Funktionen zugreifen zu können!
Varianten auswählen
0101133
0101325
0101326
0101327
0101328
0101329
0101330
0101331
0101332
0101333
0101334
3250039
0109846
0101134
0101341
0101342
0101343
0101344
0101345
0101346
0101348
0101349
0101350
0110344
3250039S
Merkmale
- Geeignet für ebene Flächen.
- Gute Stabilität und wenig Eigenbewegung.
- Wird empfohlen, wenn die Hubkraft parallel zur Oberfläche des Objektes gerichtet ist.
- Innenliegende Stege verhindern weitgehend eine Deformation von dünnen, empfindlichen Materialien und erzeugen zusätzliche Reibung, wenn die Hubkraft parallel gerichtet ist.
Logistik & Lagerhaltung
Verpackung
Allgemein
Material
Chloropen (CR)
Characteristics
Trockenes Blech
Max. Leckagefluss
0.06 Nl/s
Saugnapfmodell
F
Valve restriction | mm
0.28 in
Volumen
2 cm³
Gewicht, min.
2.2 g
Passend
Befestigungsoptionen
Drossel-Rückschlagventil , Filtersieb
Anschlußgewinde
1/8"
Befestigungsart
Aussengewinde
Befestigungstyp
NPT-Gewinde
Dimension
Höhe
22.4 mm
Außendurchmesser, min.
32 mm
Leistung
Eingeschränkter Vakuumfluss
0.7 Nl/s
Leistung - Tragkräfte
F30-2
20 -kPa
12 N
11 N
60 -kPa
25 N
16 N
90 -kPa
31 N
20 N
Material
Name
Chloroprene (CR) 50° Shore A
Farbe
Black
Temperatur
-40 - 110 °C
Härtegrad
50 °Shore A
Materialbeständigkeit
Alkohol
Konzentrierte Säuren
Etanol
n/a
Hydrolyse
Metanol
n/a
Öl
Oxidation
Benzin
Verschleißfestigkeit
