Artikelnummer: 0206921
8 Varianten

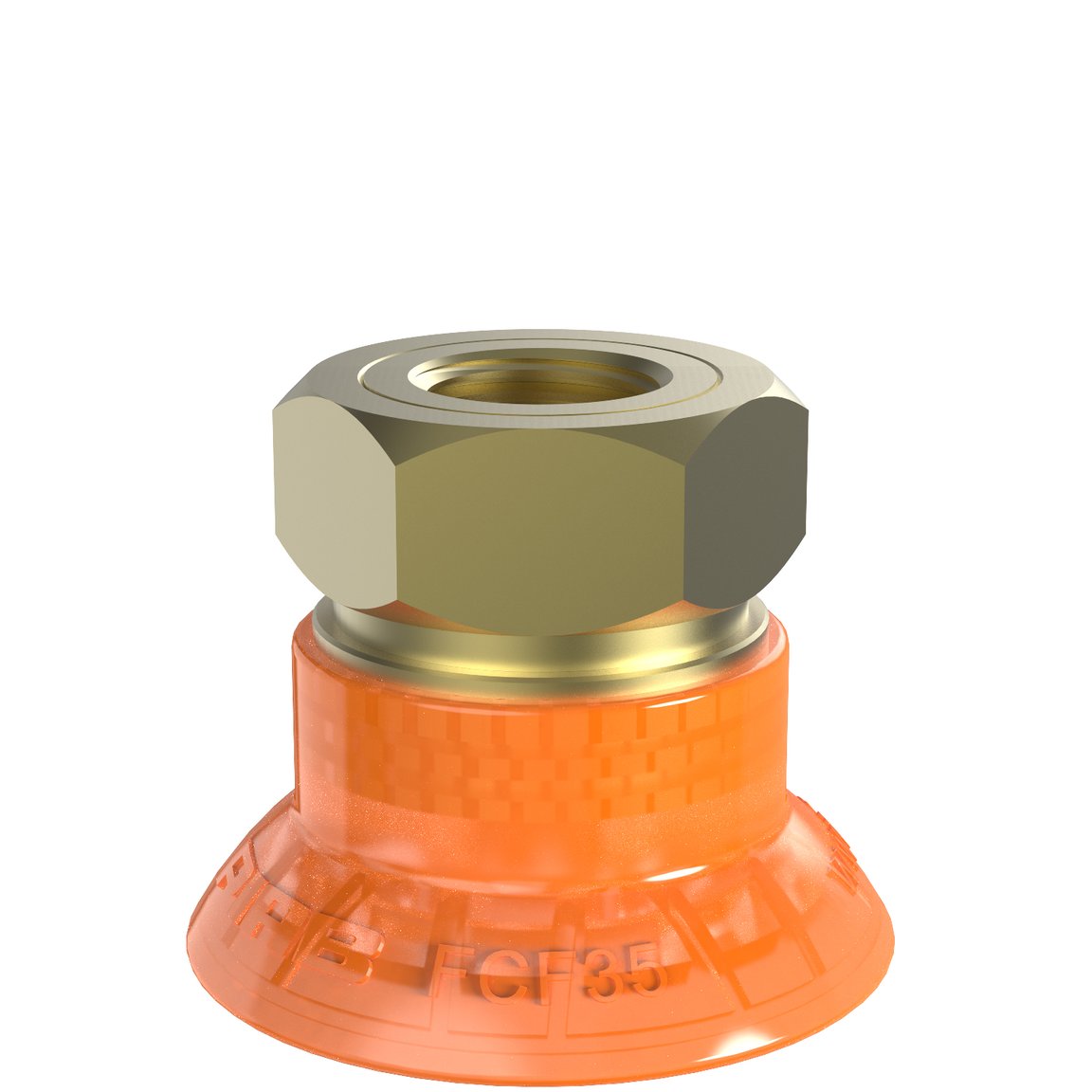

Suction cup FCF35P Polyurethane 55/60, G1/4" female
Das FCF-P Design eignet sich hervorragend bei öligen, leicht gewölbten und flachen Oberflächen, wie z.B. bei der Handhabung von Blechen in Pressenlinien. Die Sa...
Mehr lesen
Melden Sie sich an oder erstellen Sie ein Konto, um auf alle unsere Inhalte und Funktionen zugreifen zu können!
Varianten auswählen
0118981
0119913
0121431
0122282
0200652
0206893
0206921
0206927
Merkmale
- "Friction cups" wurden speziell für ölige Oberflächen, wie Bleche in der Umformtechnik, entwickelt.
- Normaler Verschleiß der "Friction cups" beeinträchtigt langfristig nicht den Reibwiderstand des Saugers.
- Beste Wahl bei mehr als 0,1 g/ m² (Pressen-)Öl auf der Blechoberfläche.
- Dank des sehr guten "Grip" auf öligen Oberflächen ist der Reibwiderstand des "Friction cup" bei großen Querkräften bis zu 2–4 mal höher als bei vergleichbaren "konventionellen" Saugnäpfen.
- Das "FCF"- Design ist ausgelegt für leicht gewölbte und flache Oberflächen, z.B. bei Handhabungsanwendungen wie Stahlblech-Handling in Pressenlinien.
- Die Saugnäpfe haben Abstützrippen, die ein Verformen von dünnen Objekten verhindern sollen.
- DURAFLEX® Saugnäpfe werden aus einem eigens entwickelten Material hergestellt, das die Elastizität von Gummiwerkstoffen und die Verschleißfestigkeit von Polyurethan in sich vereint. Dieses Material hinterläßt keine sichtbaren Abdrücke.
Automobilbau
- Karosserieseiten und Rahmen
- Abstapeln
- Ergonomische Werkzeuge für die Türmontage/-demontage
- Montage und Installation von Treibstofftanks
- Montage und Installation von Glasteilen
Allgemein
Material
Polyurethan (PU)
Characteristics
Öliges Blech
Saugnapfmodell
FCF
Volumen
5 cm³
Gewicht, min.
50.3 g
Passend
Anschlußgewinde
1/4"
Befestigungsart
Innengewinde
Befestigungstyp
G-Gewinde
Dimension
Höhe
28.5 mm
Außendurchmesser, betätigt
38.5 mm
Außendurchmesser, min.
35 mm
Leistung - Tragkräfte
FCF35P Oily steel plate
60 -kPa
34 N
26 N
90 -kPa
50 N
32 N
Leistung - Tragkräfte
FCF35P Dry metal sheet
60 -kPa
42 N
30 N
90 -kPa
58 N
42 N
Material
Name
Polyurethane (PU55)
Farbe
Orange
Temperatur
10 - 50 °C
Härtegrad
55 °Shore A
Material
Name
Polyurethane (PU60)
Farbe
GreenTransparent
Temperatur
10 - 50 °C
Härtegrad
60 °Shore A
Materialbeständigkeit
Alkohol
n/a
Konzentrierte Säuren
Etanol
Hydrolyse
Metanol
Öl
Oxidation
Benzin
Verschleißfestigkeit
Materialbeständigkeit
Alkohol
n/a
Konzentrierte Säuren
Etanol
Hydrolyse
Metanol
Öl
Oxidation
Benzin
Verschleißfestigkeit
