Artikelnummer: 9908769
40 Varianten

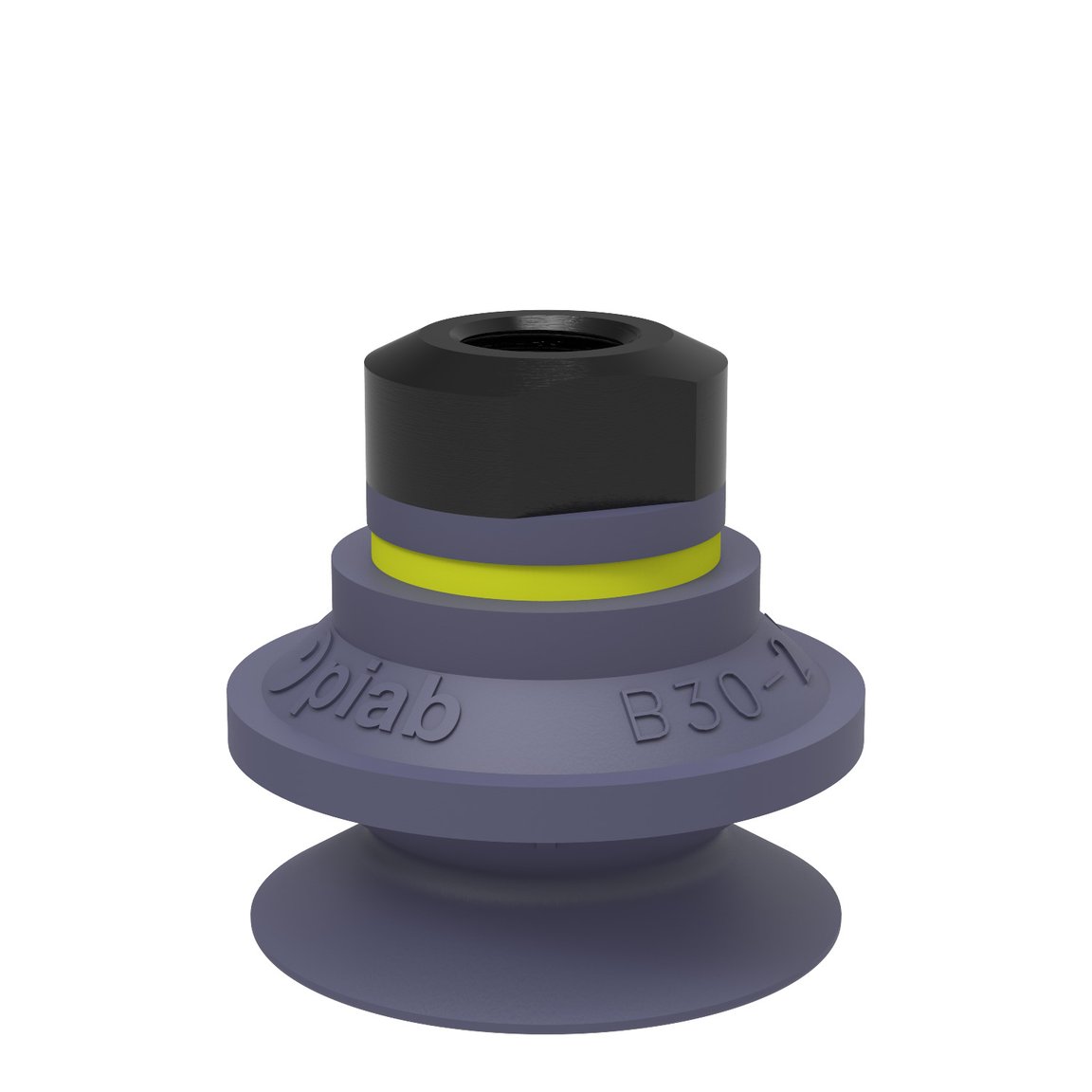

B30-2
Vorrichtungen, ausgestattet mit Saugnäpfen mit kurzem Balg können Objekte unterschiedlicher Höhe und Form greifen. Die Hubbewegungen können genutzt werden, um d...
Mehr lesen
Melden Sie sich an oder erstellen Sie ein Konto, um auf alle unsere Inhalte und Funktionen zugreifen zu können!
Varianten auswählen
- 0101103
- 0101104
- 0101417
- 0101418
- 0101419
- 0101420
- 0101421
- 0101422
- 0101423
- 0101424
- 0101425
- 0101426
- 0101427
- 0101430
- 0101431
- 0101432
- 0101433
- 0101434
- 0101435
- 0101436
- 0101437
- 0101438
- 0101440
- 0101442
- 0108077
- 0108078
- 0108168
- 0109845
- 0110343
- 9906494
- 9906882
- 9907862
- 9908688
- 9908767
- 9908768
- 9908769
- 9908770
- 9908772
- 9908773
- 0108167
Merkmale
- Geeignet zum Höhenausgleich. Mehrere Balgsaugnäpfe in einem Hubrahmen können Gegenstände mit Niveauunterschieden hantieren, zum Beispiel geprägte oder gewellte Bleche.
- Hubbewegungen können genutzt werden, um dünne Teile zu separieren.
- Um Präzision und einen sicheren Hub zu erzielen, sollten nur leichtere Gegenstände hantiert werden, wenn die Hubkraft parallel zur Oberfläche gerichtet ist.
Logistik & Lagerhaltung
Verpackung
Allgemein
Material
HNBR
Characteristics
Trockenes Blech , Glashandling , Saugnapf für hohe und niedrige Temperatur (Kunststoff) , Kunststoffspritzgussteile , Abdruckfrei
Max. Leckagefluss
0.13 Nl/s
Saugnapfmodell
B
Valve restriction | mm
0.35 in
Volumen
10 cm³
Gewicht, min.
7 g
Passend
Befestigungsoptionen
Drossel-Rückschlagventil
Anschlußgewinde
1/8"
Befestigungsart
Innengewinde
Befestigungstyp
NPSF-Gewinde
Dimension
Höhe
33.5 mm
Außendurchmesser, min.
34 mm
Leistung - Tragkräfte
B30-2
20 -kPa
12 N
9,4 N
60 -kPa
22 N
16,6 N
90 -kPa
27 N
22,2 N
Material
Name
HNBR 50° Shore A
Farbe
Blue
Temperatur
-30 - 140 °C
Härtegrad
50 °Shore A
Materialbeständigkeit
Alkohol
Konzentrierte Säuren
Etanol
n/a
Hydrolyse
Metanol
n/a
Öl
Oxidation
Benzin
Verschleißfestigkeit
