Artikelnummer: 0101503
22 Varianten

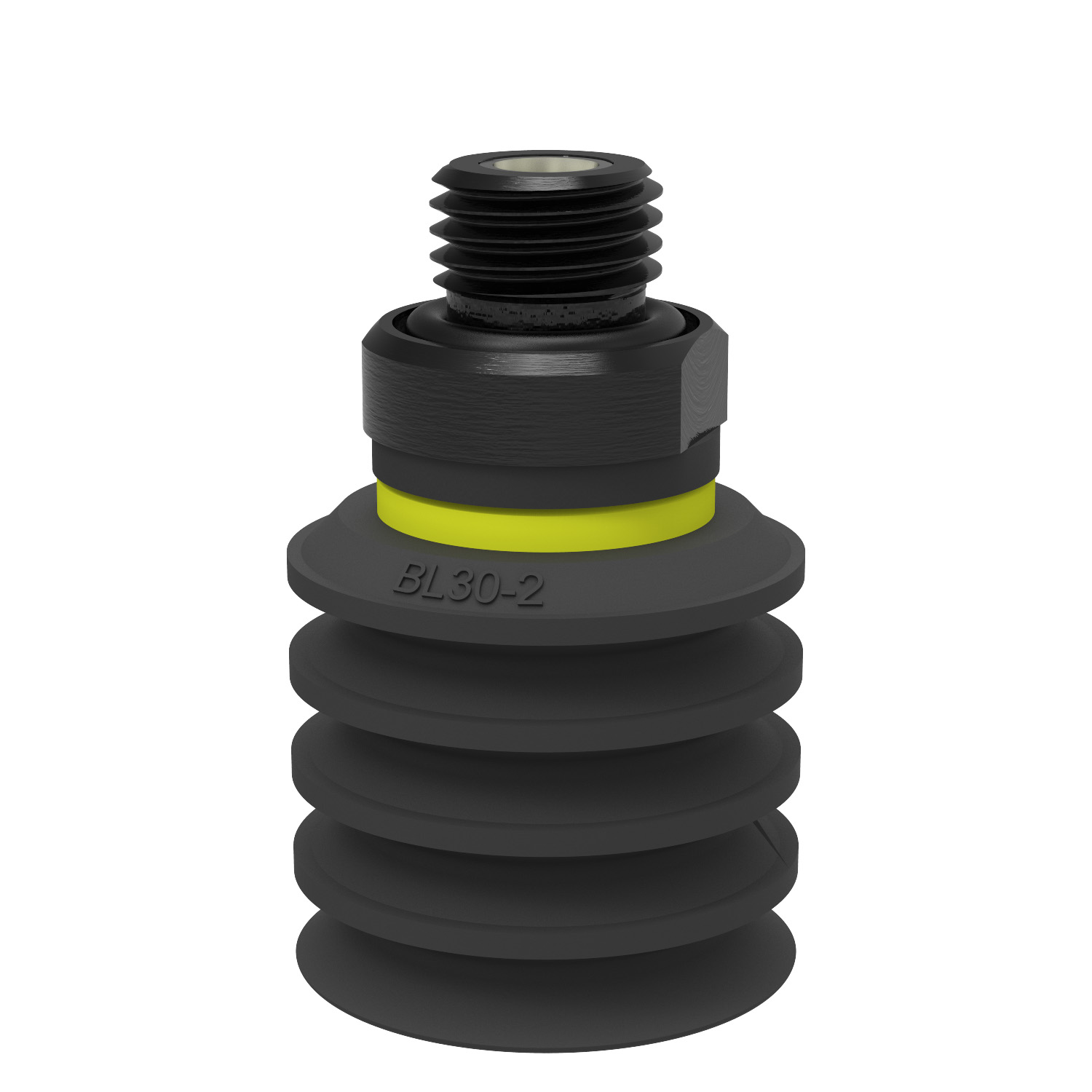

Saugnapf BL30-2 Chloropren, G1/4" Aussengewinde, mit Filtersieb und Drossel-Rückschlagventil
Passend für die gleichen Anwendungen wie die Saugnäpfe mit kurzem Balg, können die Saugnäpfe mit dem langen Balg jedoch größere Höhenunterschiede ausgleichen, d...
Mehr lesen
Melden Sie sich an oder erstellen Sie ein Konto, um auf alle unsere Inhalte und Funktionen zugreifen zu können!
Varianten auswählen
0101495
0101496
0101497
0101498
0101499
0101501
0101502
0101503
0101508
0101509
0101510
0101511
0101512
0101513
0101514
0101515
0101516
0101517
0110340
0110951
0101117
0101118
Merkmale
- Geeignet zum Höhenausgleich.
- Hubbewegung zur Vereinzelung kleiner Werkstücke.
- Weniger geeignet bei horizontaler Verschiebung.
Verpackung
- Handhabung von Beuteln
- Beutel, Säcke und Bündel
Allgemein
Material
Chloropen (CR)
Characteristics
Beutel Handhabung
Max. Leckagefluss
0.13 Nl/s
Saugnapfmodell
BL-2
Valve restriction | mm
0.35 in
Volumen
10 cm³
Gewicht, min.
7 g
Passend
Befestigungsoptionen
Drossel-Rückschlagventil , Filtersieb
Anschlußgewinde
1/4"
Befestigungsart
Aussengewinde
Befestigungstyp
G-Gewinde
Dimension
Höhe
47.5 mm
Außendurchmesser, min.
30 mm
Leistung - Tragkräfte
D30-2
20 -kPa
14 N
11,2 N
60 -kPa
26 N
16,8 N
90 -kPa
31 N
17,8 N
Material
Name
Chloroprene (CR) 65° Shore A
Farbe
Black
Temperatur
-40 - 110 °C
Härtegrad
65 °Shore A
Materialbeständigkeit
Alkohol
Konzentrierte Säuren
Etanol
n/a
Hydrolyse
Metanol
n/a
Öl
Oxidation
Benzin
Verschleißfestigkeit
