Artikelnummer: 0101705
21 Varianten

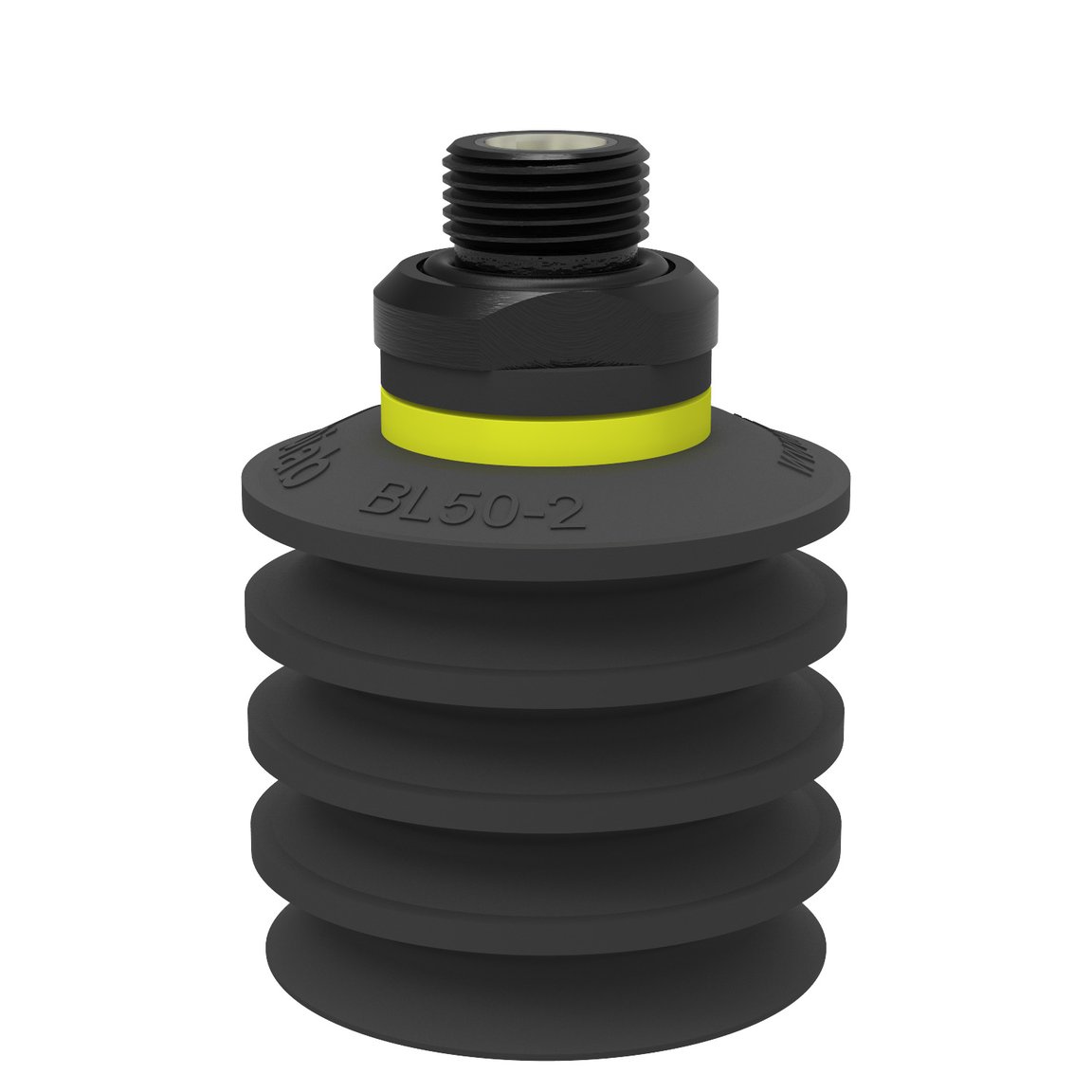

Saugnapf BL50-2 Chloropren, G3/8" Aussengewinde, mit Filtersieb und Drossel-Rückschlagventil
Passend für die gleichen Anwendungen wie die Saugnäpfe mit kurzem Balg, können die Saugnäpfe mit dem langen Balg jedoch größere Höhenunterschiede ausgleichen, d...
Mehr lesen
Melden Sie sich an oder erstellen Sie ein Konto, um auf alle unsere Inhalte und Funktionen zugreifen zu können!
Varianten auswählen
0101121
0101122
0101695
0101696
0101697
0101698
0101700
0101701
0101702
0101703
0101705
0101708
0101709
0101710
0101711
0101712
0101714
0101715
0101717
0110342
0110958
Merkmale
- Geeignet zum Höhenausgleich.
- Hubbewegung zur Vereinzelung kleiner Werkstücke.
- Weniger geeignet bei horizontaler Verschiebung.
Verpackung
- Handhabung von Beuteln
- Beutel, Säcke und Bündel
Allgemein
Material
Chloropen (CR)
Characteristics
Beutel Handhabung
Max. Leckagefluss
0.16 Nl/s
Saugnapfmodell
BL-2
Valve restriction | mm
0.039 in
Volumen
53 cm³
Gewicht, min.
20 g
Passend
Befestigungsoptionen
Drossel-Rückschlagventil , Filtersieb
Anschlußgewinde
3/8"
Befestigungsart
Aussengewinde
Befestigungstyp
G-Gewinde
Dimension
Höhe
69 mm
Außendurchmesser, min.
50 mm
Leistung - Tragkräfte
BL50-2
20 -kPa
21 N
0 N
60 -kPa
48 N
0 N
Leistung - Tragkräfte
BL50-2 reinforcement ring
20 -kPa
17 N
0 N
60 -kPa
43 N
0 N
Material
Name
Chloroprene (CR) 65° Shore A
Farbe
Black
Temperatur
-40 - 110 °C
Härtegrad
65 °Shore A
Materialbeständigkeit
Alkohol
Konzentrierte Säuren
Etanol
n/a
Hydrolyse
Metanol
n/a
Öl
Oxidation
Benzin
Verschleißfestigkeit
