Artikelnummer: 9908779
38 Varianten

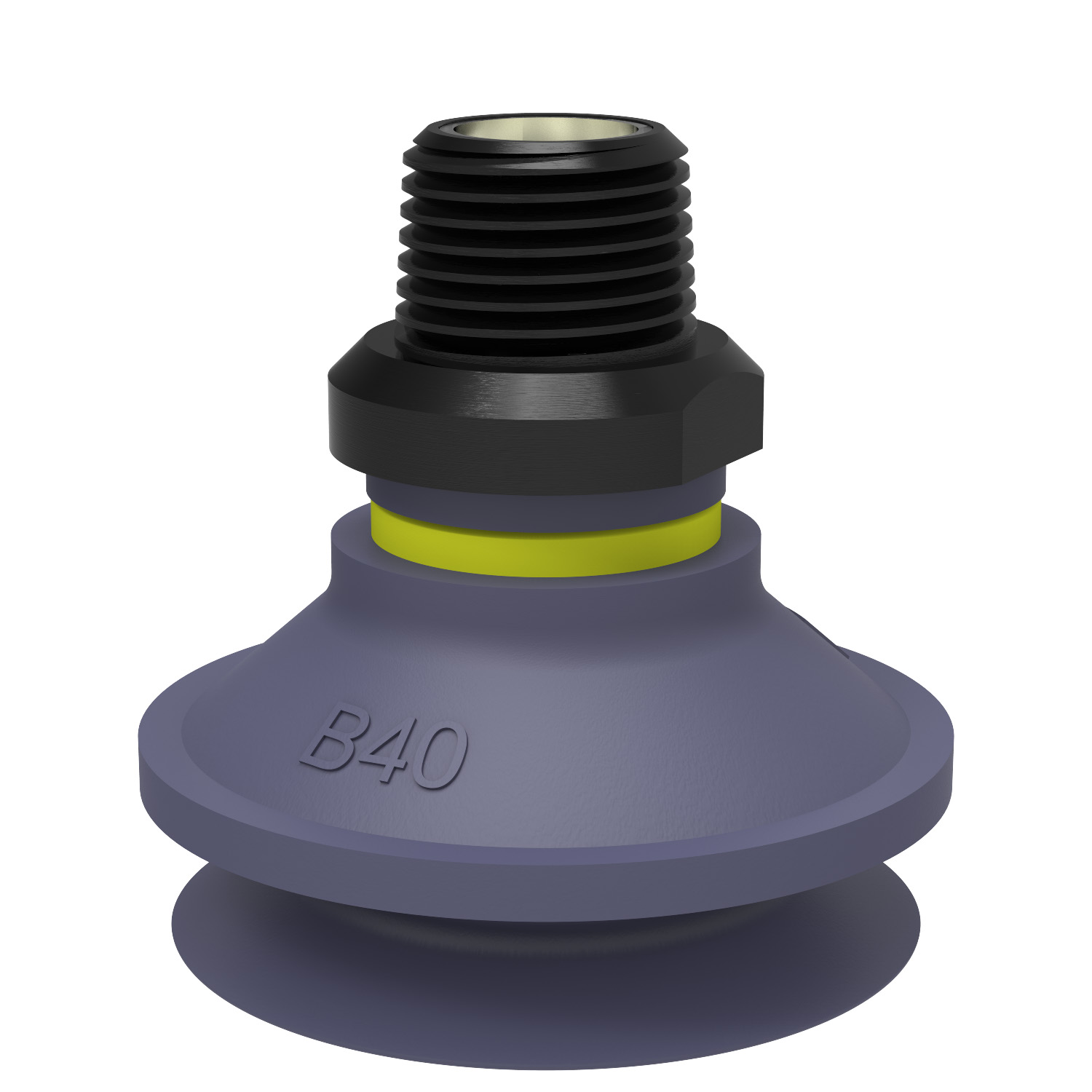

B40
Vorrichtungen, ausgestattet mit Saugnäpfen mit kurzem Balg können Objekte unterschiedlicher Höhe und Form greifen. Die Hubbewegungen können genutzt werden, um d...
Mehr lesen
Melden Sie sich an oder erstellen Sie ein Konto, um auf alle unsere Inhalte und Funktionen zugreifen zu können!
Varianten auswählen
0101105
0101106
0101456
0101457
0101458
0101459
0101460
0101461
0101462
0101463
0101464
0101466
0101467
0101469
0101470
0101471
0101472
0101473
0101474
0101475
0101476
0101477
0108081
0108082
0108169
0108170
0109843
0110337
9907166
9908658
9906571
9908774
9908775
9908776
9908777
9908778
9908779
9908780
Merkmale
- Geeignet zum Höhenausgleich. Mehrere Balgsaugnäpfe in einem Hubrahmen können Gegenstände mit Niveauunterschieden hantieren, zum Beispiel geprägte oder gewellte Bleche.
- Hubbewegungen können genutzt werden, um dünne Teile zu separieren.
- Um Präzision und einen sicheren Hub zu erzielen, sollten nur leichtere Gegenstände hantiert werden, wenn die Hubkraft parallel zur Oberfläche gerichtet ist.
Logistik & Lagerhaltung
Verpackung
Allgemein
Material
HNBR
Characteristics
Trockenes Blech , Glashandling , Saugnapf für hohe und niedrige Temperatur (Kunststoff) , Kunststoffspritzgussteile , Abdruckfrei
Max. Leckagefluss
0.13 Nl/s
Saugnapfmodell
B
Valve restriction | mm
0.35 in
Volumen
15 cm³
Gewicht, min.
10 g
Passend
Befestigungsoptionen
Drossel-Rückschlagventil
Anschlußgewinde
3/8"
Befestigungsart
Aussengewinde
Befestigungstyp
NPT-Gewinde
Dimension
Höhe
44 mm
Außendurchmesser, min.
43 mm
Leistung - Tragkräfte
B40
20 -kPa
22 N
17,1 N
60 -kPa
39 N
26,3 N
90 -kPa
49 N
30,5 N
Material
Name
HNBR 50° Shore A
Farbe
Blue
Temperatur
-30 - 140 °C
Härtegrad
50 °Shore A
Materialbeständigkeit
Alkohol
Konzentrierte Säuren
Etanol
n/a
Hydrolyse
Metanol
n/a
Öl
Oxidation
Benzin
Verschleißfestigkeit
