Artikelnummer: 0210557
9 Varianten

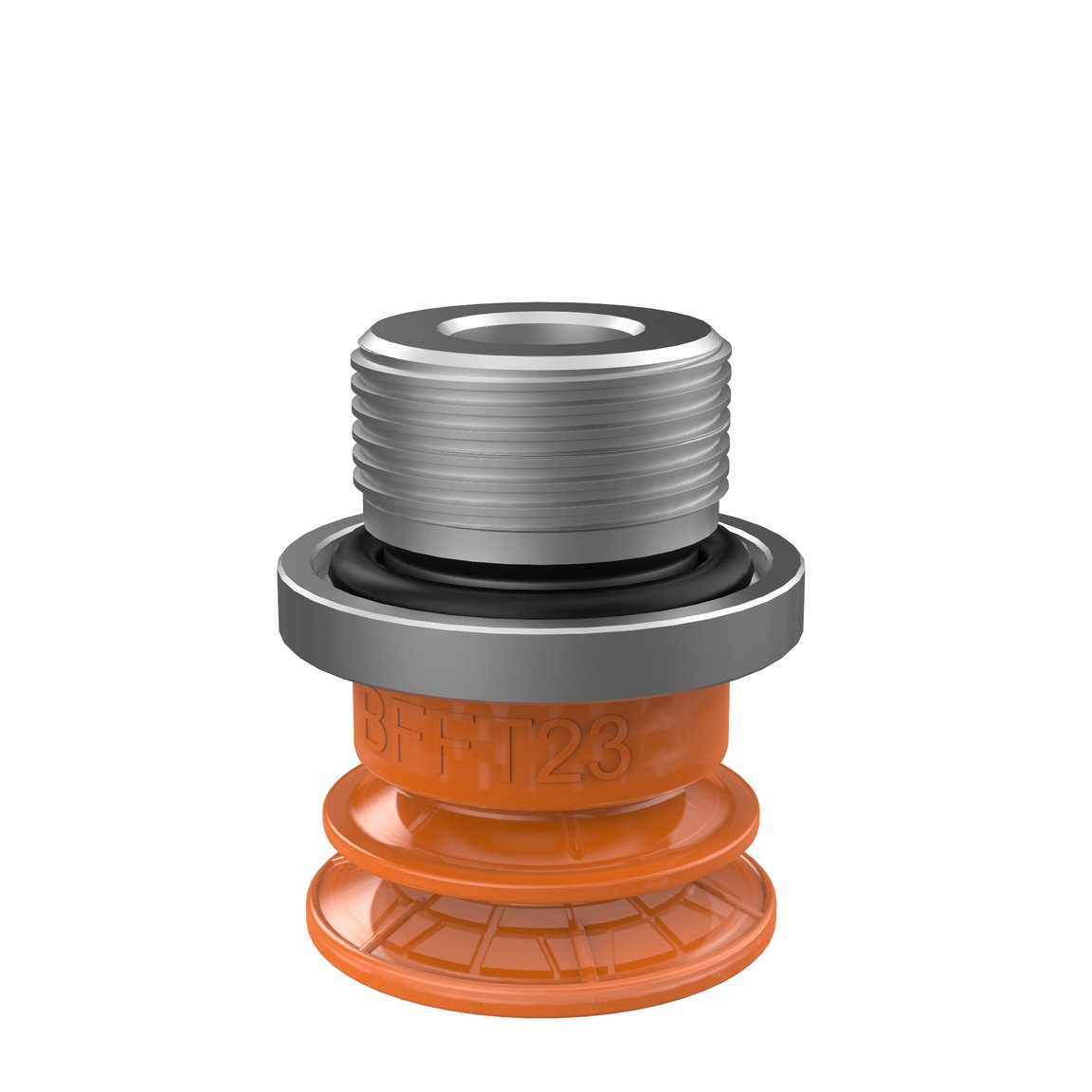

BFFT23P

Melden Sie sich an oder erstellen Sie ein Konto, um auf alle unsere Inhalte und Funktionen zugreifen zu können!

Varianten auswählen

  • 0210170
  • 0210555
  • 0210556
  • 0210557
  • 0210558
  • 0210559
  • 0210560
  • 0210561
  • 0210562

Merkmale

  • Speziell entworfene Friction Saugnäpfe für dünne (0,6–0,8 mm) ölige Metallbleche, wie Karosserieaußenteile in einem Formpressverfahren.
  • Langlebiges Material und normale Abnutzung der Friction Saugnäpfe beeinträchtigen nicht die langfristige Griffleistung.
  • Das verfeinerte interne Reibungsmuster sorgt für zusätzliche Greifleistung und die Saugnäpfe können hohen Scherkräften standhalten, typischerweise 3–5 Mal mehr als vergleichbare konventionelle Saugnäpfe.
  • Die beste Wahl, wenn > 0,1 g/m2 Pressenöl auf den Blechen verwendet wird, aber auch sehr gut für trockene Metallbleche geeignet.
  • Das „BFFT“-Design eignet sich für dünne ebene oder unebene/gewölbte Oberflächen und wenn ein Niveauausgleich erforderlich ist, zum Beispiel bei Entstapelungsanwendungen.
  • Die flache Innenstütze aus zwei Härtegraden sorgt für Stabilität und einen guten Halt bei Bewegungen in jeder Ausrichtung.
  • DURAFLEX®-Saugnäpfe werden aus einem speziell entwickelten Material hergestellt, das die Elastizität von Gummi und die Verschleißfestigkeit von Polyurethan vereint. Das Material hinterlässt keine Abdrücke auf den gehandhabten Objekten und verfügt über ein fantastisches Formgedächtnis, auch nach hunderttausenden von Zyklen.

Automobilbau

  • Karosserieseiten und Rahmen
  • Abstapeln
  • Ergonomische Werkzeuge für die Türmontage/-demontage
  • Montage und Installation von Treibstofftanks
  • Montage und Installation von Glasteilen
  • Handhabung von Blechen

Allgemein

Material
Polyurethan (PU)
Characteristics
Öliges Blech
Saugnapfmodell
BFFT
Volumen
1.08 cm³
Gewicht, min.
14.9 g

Passend

Material
Al
Anschlußgewinde
3/8"
Befestigungsart
Aussengewinde
Befestigungstyp
G-Gewinde

Dimension

Höhe
18.3 mm
Höhe 2 (Actuated)
13.4 mm
Außendurchmesser, betätigt
24 mm
Außendurchmesser, min.
23 mm

Leistung - Tragkräfte

BFFT23 Dry metal sheet

60 -kPa
19 N
15 N
90 -kPa
27 N
19 N

Leistung - Tragkräfte

BFFT23 Oily metal sheet

60 -kPa
17 N
9 N
90 -kPa
23 N
12 N

Material

Name
Polyurethane (PU30)
Farbe
Yellow
Temperatur
10 - 50 °C
Härtegrad
30 °Shore A

Material

Name
Polyurethane (PU60)
Farbe
GreenTransparent
Temperatur
10 - 50 °C
Härtegrad
60 °Shore A

Material

Name
Polyurethane (PU60)
Farbe
Orange
Temperatur
10 - 50 °C
Härtegrad
60 °Shore A

Materialbeständigkeit

Alkohol
n/a
Konzentrierte Säuren
Etanol
Hydrolyse
Metanol
Öl
Oxidation
Benzin
Verschleißfestigkeit

Materialbeständigkeit

Alkohol
n/a
Konzentrierte Säuren
Etanol
Hydrolyse
Metanol
Öl
Oxidation
Benzin
Verschleißfestigkeit

Materialbeständigkeit

Alkohol
n/a
Konzentrierte Säuren
Etanol
Hydrolyse
Metanol
Öl
Oxidation
Benzin
Verschleißfestigkeit

Maßzeichnungen
