Artikelnummer: 0101689
10 Varianten

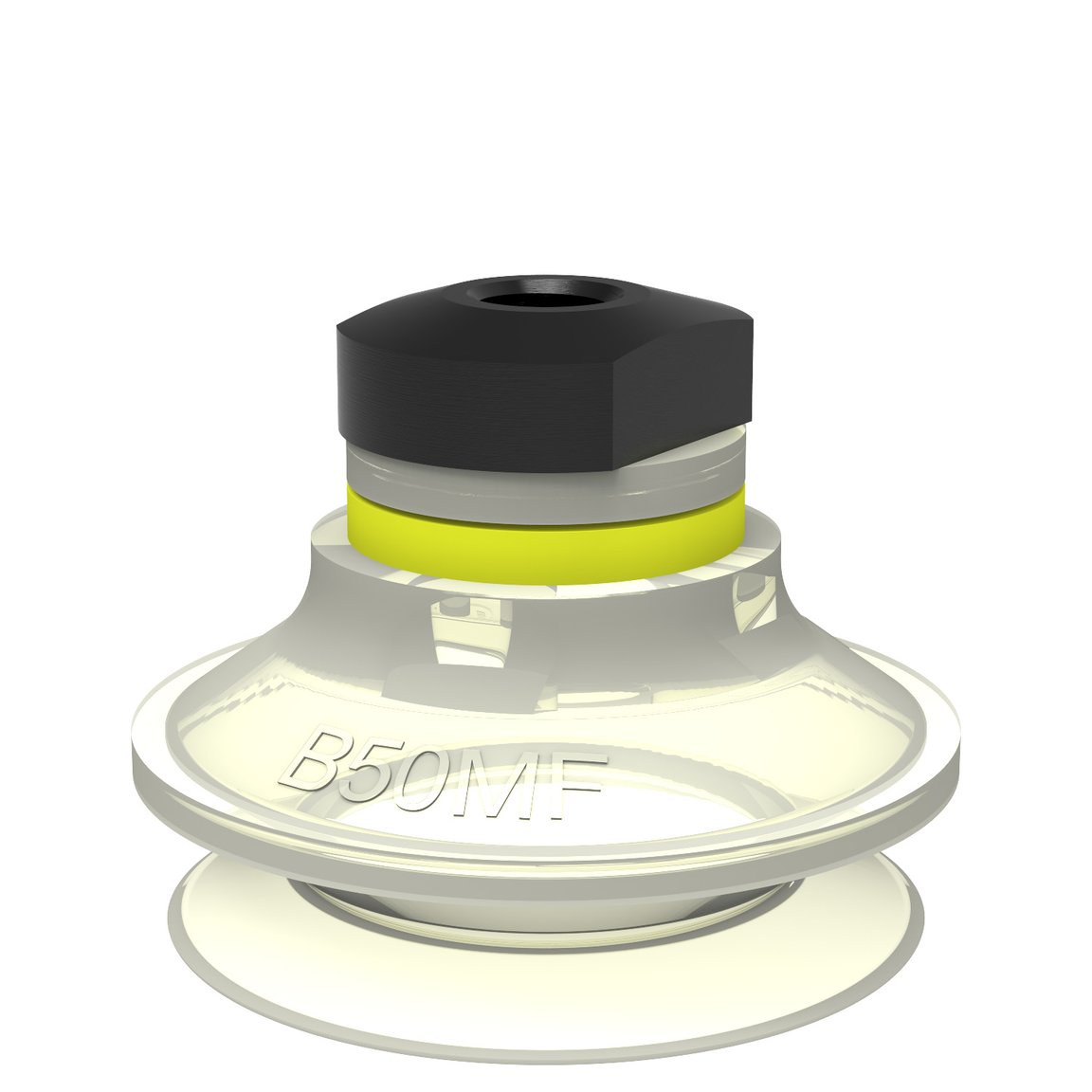

Saugnapf B50MF Thermopl. Polyurethan, 1/8" NPSF Innengewinde, mit Drossel-Rückschlagventil
Geeignet für die gleichen Anwendungen wie bei kurzen Faltenbälgen. Auch für glatte, sehr saubere Oberflächen geeignet. Wenn die Hubkraft parallel zur Oberfläche...
Mehr lesen
Melden Sie sich an oder erstellen Sie ein Konto, um auf alle unsere Inhalte und Funktionen zugreifen zu können!
Varianten auswählen
0101114
0101682
0101683
0101684
0101685
0101686
0101687
0101688
0101689
0101690
Merkmale
- Saugnapf aus TPU, ein Material das keine Spuren auf dem zu handhabenden Objekt hinterlässt.
- Geeignet zum Höhenausgleich.
- Hubbewegung zur Vereinzelung kleiner Werkstücke.
- Bei horizontaler Verschiebung sollten nur leichte Werkstücke hantiert werden.
Glas
Allgemein
Material
TPE
Characteristics
Abdruckfrei
Max. Leckagefluss
0.16 Nl/s
Saugnapfmodell
B-MF
Valve restriction | mm
0.039 in
Volumen
32 cm³
Gewicht, min.
19 g
Passend
Befestigungsoptionen
Drossel-Rückschlagventil
Anschlußgewinde
1/8"
Befestigungsart
Innengewinde
Befestigungstyp
NPSF-Gewinde
Dimension
Höhe
44 mm
Außendurchmesser, betätigt
61.1 mm
Außendurchmesser, min.
51.1 mm
Leistung - Tragkräfte
B50MF
20 -kPa
30 N
23 N
60 -kPa
93 N
63 N
90 -kPa
136 N
97 N
Material
Name
Thermoplastic Polyurethane (TPE-U)
Farbe
WhiteTransparent
Temperatur
-20 - 80 °C
Härtegrad
81 °Shore A
Materialbeständigkeit
Alkohol
Konzentrierte Säuren
Etanol
n/a
Hydrolyse
Metanol
n/a
Öl
Oxidation
Benzin
Verschleißfestigkeit
