Artikelnummer: 0101448
8 Varianten

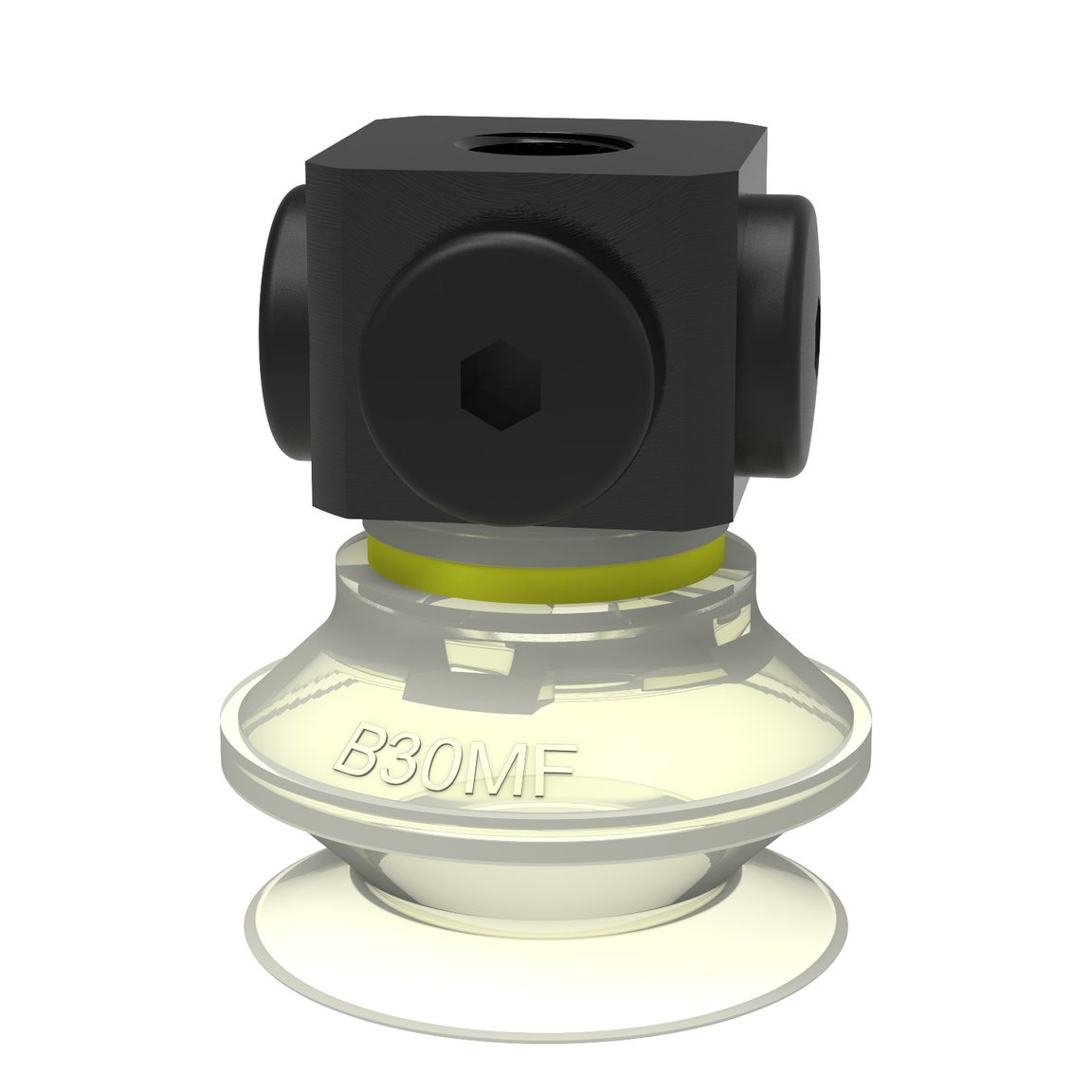

Saugnapf B30MF Thermoplastisches Polyurethan, 5x1/8" NPSF Innengewinde
Geeignet für die gleichen Anwendungen wie bei kurzen Faltenbälgen. Auch für glatte, sehr saubere Oberflächen geeignet. Wenn die Hubkraft parallel zur Oberfläche...
Mehr lesen
Melden Sie sich an oder erstellen Sie ein Konto, um auf alle unsere Inhalte und Funktionen zugreifen zu können!
Varianten auswählen
- 0101112
- 0101443
- 0101444
- 0101445
- 0101446
- 0101448
- 0101449
- 0101450
Merkmale
- Saugnapf aus TPU, ein Material das keine Spuren auf dem zu handhabenden Objekt hinterlässt.
- Geeignet zum Höhenausgleich.
- Hubbewegung zur Vereinzelung kleiner Werkstücke.
- Bei horizontaler Verschiebung sollten nur leichte Werkstücke hantiert werden.
Glas
Allgemein
Material
TPE
Characteristics
Abdruckfrei
Saugnapfmodell
B-MF
Volumen
10 cm³
Gewicht, min.
7 g
Passend
Befestigungsoptionen
Kein
Anschlußgewinde
5×1/8"
Befestigungsart
Innengewinde
Befestigungstyp
NPSF-Gewinde
Dimension
Höhe
44 mm
Außendurchmesser, betätigt
39.1 mm
Außendurchmesser, min.
35.2 mm
Leistung - Tragkräfte
B30MF
20 -kPa
12 N
14,5 N
60 -kPa
40 N
32 N
90 -kPa
54,5 N
41 N
Material
Name
Thermoplastic Polyurethane (TPE-U)
Farbe
WhiteTransparent
Temperatur
-20 - 80 °C
Härtegrad
81 °Shore A
Materialbeständigkeit
Alkohol
Konzentrierte Säuren
Etanol
n/a
Hydrolyse
Metanol
n/a
Öl
Oxidation
Benzin
Verschleißfestigkeit
