Item number: 0200463
4 Variants

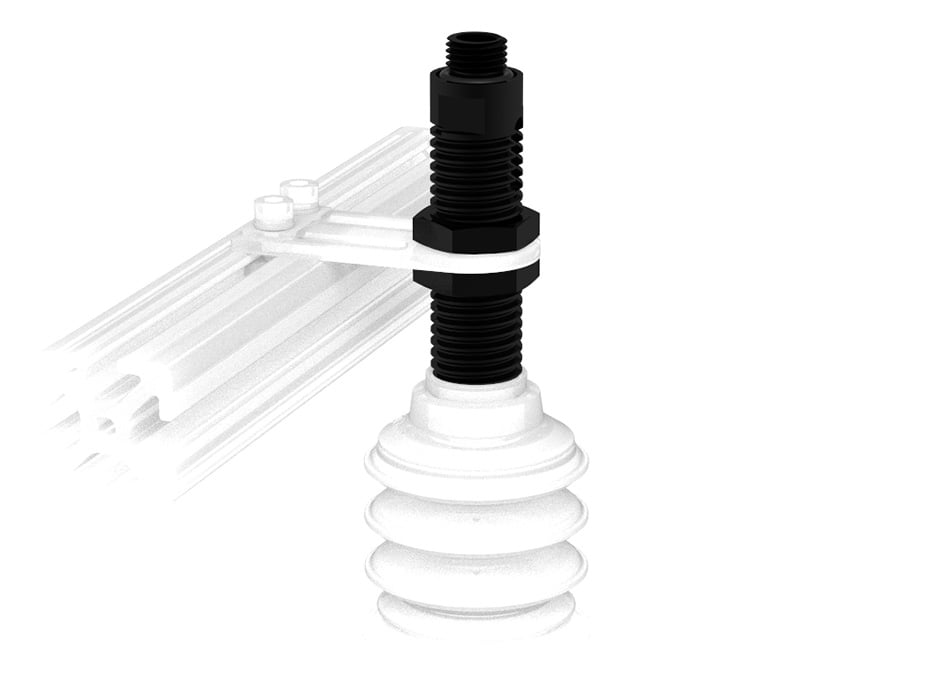

Height adjuster HA20
Login or create account to access all our content and features!
Variants
0200461- 0200462
- 0200463
0121122
Features
- Facilita il posizionamento (direzione y) di una ventosa.
- Permette una regolazione di altezza regolabile tra la staffa di montaggio e la ventosa.
- Può essere montata con un ventosa o una estensione per ventosa per allungare l'altezza totale.
- Sede esagonale per chiave per evitare la rotazione quando si avvitano i raccordi.
General
Materiale
Al , Nitrile (NBR) , Steel
Temperatura
-20 - 60 °C
Minima coppia di serraggio
16 - 30 Nm
Volume
3.6 cm³
Peso min.
60 g
Mechanical data
Corsa utile
50 mm
Massimo carico orizzontale
150 N
Massimo carico verticale
214 N
Dimensional drawings
This activity requires login. Please login or register to receive the full benefits of piab.com.
