Numéro d'article: 0210170
9 Variantes

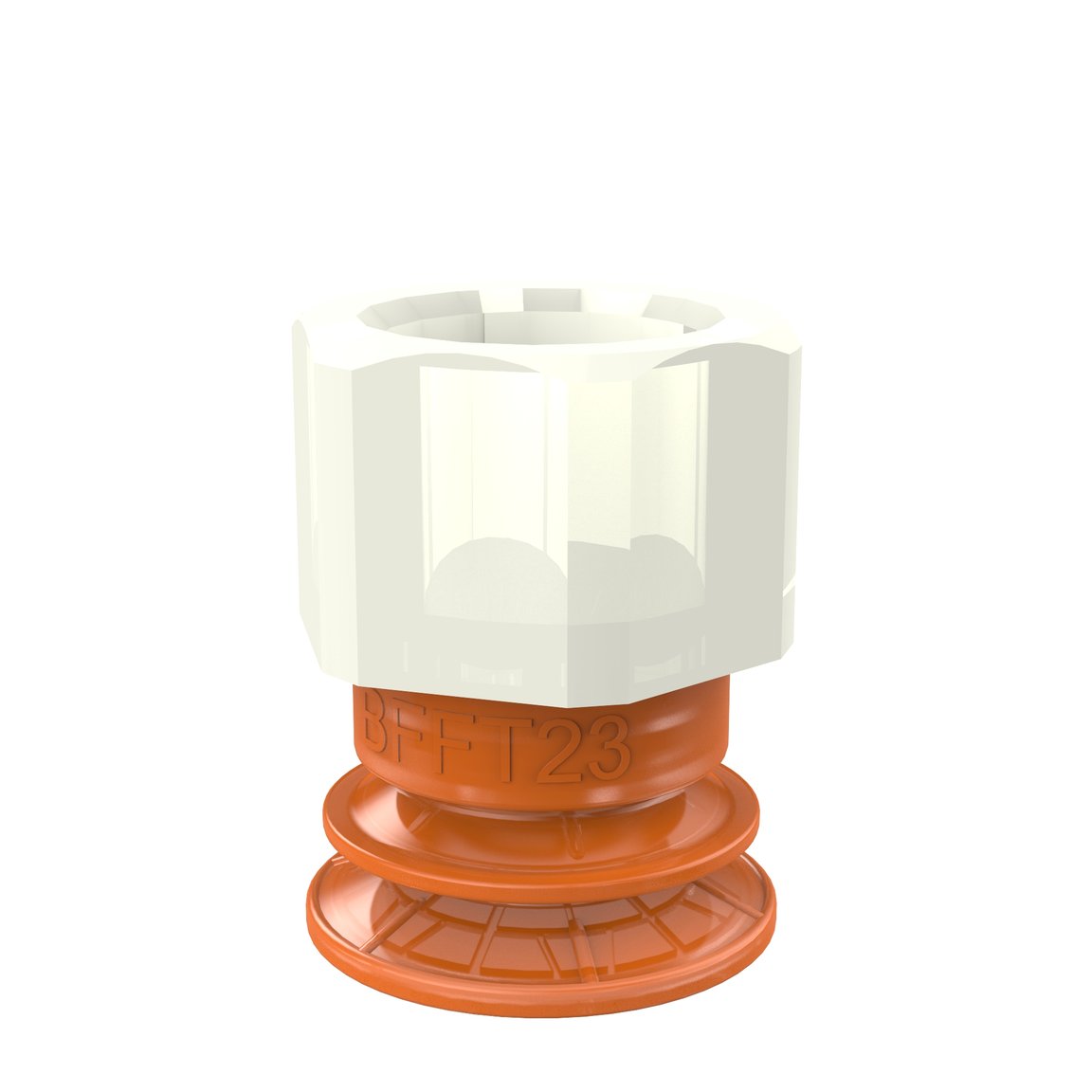

Suction cup BFFT23P Polyurethane 60/60/30, G3/8" female plastic

Connectez-vous ou créez un compte pour accéder à tout notre contenu et fonctionnalités!

Variantes

  • 0210170
  • 0210555
  • 0210556
  • 0210557
  • 0210558
  • 0210559
  • 0210560
  • 0210561
  • 0210562

Fonctionnalités

  • Ventouses de friction spécialement conçues pour les tôles de métal minces (0,6 à 0,8mm) à la surface huilée, comme les pièces de carroserie automobile sur les lignes de presses d'emboutissage.
  • Matériau à très grande longévité, l'usure normale de la ventouse n'affecte pas ses performances de prise à long terme.
  • Le dessin élaboré de la sculture de friction interne apporte des performances de prise supplémentaires; les ventouses peuvent résister à de très grandes contraintes de cisaillement, 3 à 5 fois supérieures aux ventouses conventionnelles équivalentes.
  • Constituent le meilleur choix possible si l'huile de presse utilisée sur la tôle > 0.1g/m2 mais également sur les tôles sèches.
  • Les "BFFT" conviennent pour les surfaces plates et minces ou les surfaces galbées/irrégulières, et si une compensation de niveau est nécessaire, par exemple dans les applications de dépilage.
  • Le plot de butée intérieur plat, en double dureté, procure une bonne prise et une bonne stabilité pendant les mouvements quelle que soit l'orientation.
  • Les ventouses DURAFLEX® sont conçues dans une matière spécialement développée pour combiner la souplesse du caoutchouc et la résistance à l'usure du polyuréthane. Le matériau ne laisse pas de trace sur les objets manutentionnés et possède une fantastique mémoire élastique, même après des centaines voire des milliers de cycles.

Automobile

  • Protections latérales et cadres
  • Dépilage
  • Outils ergonomiques marche/arrêt pour les portes
  • Assemblage et installation du réservoir d’essence
  • Assemblage et installation du verre
  • Transfert de presse à presse

Général

Matériaux
Polyuréthane (PU)
Characteristics
Tôle grasse
Modèle de ventouse
BFFT
Volume
1 cm³
Masse, mini
8 g

Raccord

Matériaux
PA
Options de fixation
Filtre maille
Tailles des fixations
3/8"
Genre de la fixation
Femelle
Type de fixation
Filetage Gaz

Dimension

Hauteur
29.9 mm
Hauteur 2 (Actuated)
25 mm
Diamètre extérieur, en action
24 mm
Diamètre extérieur, mini
23 mm

Performance - forces de levage

BFFT23 Oily metal sheet

60 -kPa
17 N
9 N
90 -kPa
23 N
12 N

Performance - forces de levage

BFFT23 Dry metal sheet

60 -kPa
19 N
15 N
90 -kPa
27 N
19 N

Matériel

Nom
Polyurethane (PU60)
Couleur
Orange
Température
10 - 50 °C
Dureté
60 °Shore A

Matériel

Nom
Polyurethane (PU60)
Couleur
GreenTransparent
Température
10 - 50 °C
Dureté
60 °Shore A

Matériel

Nom
Polyurethane (PU30)
Couleur
Yellow
Température
10 - 50 °C
Dureté
30 °Shore A

Résistance du matériel

Alcool
n/a
Acides concentrés
Éthanol
Hydrolyse
Méthanol
Huiles
Oxydation
Pétrole
Résistance à l’usure

Résistance du matériel

Alcool
n/a
Acides concentrés
Éthanol
Hydrolyse
Méthanol
Huiles
Oxydation
Pétrole
Résistance à l’usure

Résistance du matériel

Alcool
n/a
Acides concentrés
Éthanol
Hydrolyse
Méthanol
Huiles
Oxydation
Pétrole
Résistance à l’usure
