Numéro d'article: 0108078
40 Variantes

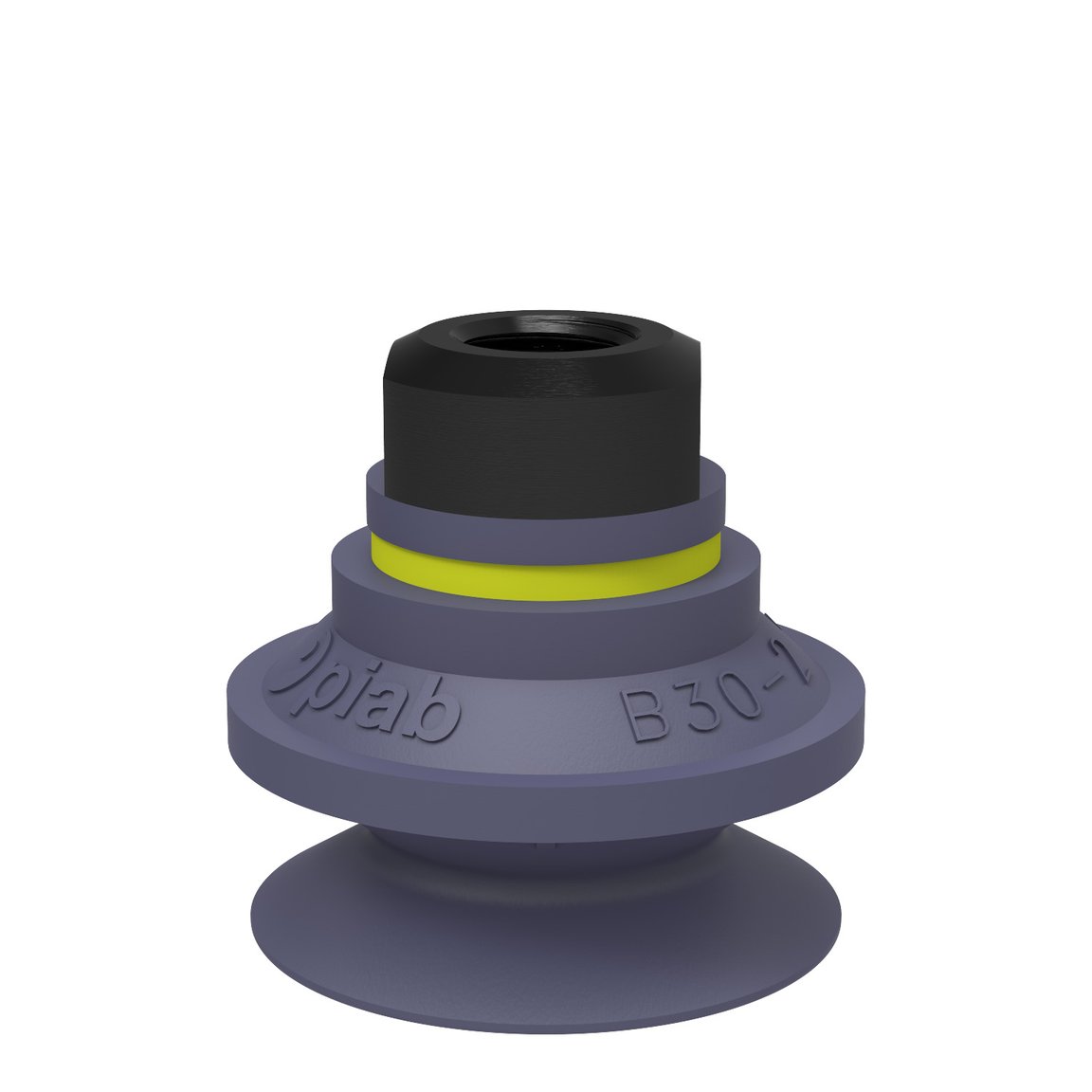

Ventouse B30-2 HNBR, 1/8" NPSF fem., avec filtre maille
Plusieurs ventouses à 1½ soufflets, placées sur un même appareil de levage, peuvent saisir des objets ayant des hauteurs et des formes variables. Les soufflets...
En savoir plus
Connectez-vous ou créez un compte pour accéder à tout notre contenu et fonctionnalités!
Variantes
- 0101103
- 0101104
- 0101417
- 0101418
- 0101419
- 0101420
- 0101421
- 0101422
- 0101423
- 0101424
- 0101425
- 0101426
- 0101427
- 0101430
- 0101431
- 0101432
- 0101433
- 0101434
- 0101435
- 0101436
- 0101437
- 0101438
- 0101440
- 0101442
- 0108077
- 0108078
- 0108168
- 0109845
- 0110343
- 9906494
- 9906882
- 9907862
- 9908688
- 9908767
- 9908768
- 9908769
- 9908770
- 9908772
- 9908773
- 0108167
Fonctionnalités
- Conviennent lorsqu'une compensation de niveau est nécessaire. L'action des soufflets permet de manutentionner des objets dont l'état de surface et la hauteur peuvent être différents, comme par exemple le carton ondulé.
- Permettent la séparation de pièces minces.
- Autorisent uniquement la manutention d'objets légers lorsque la force de levage est parallèle à la surface de contact.
Logistique et entreposage
Emballage et conditionnement
Général
Matériaux
HNBR
Characteristics
Tôle sèche , Manutention du verre , Ventouse hautes/basses temp. (plasturgie) , Pièces plastiques moulées par injection , Sans trace
Modèle de ventouse
B
Volume
10 cm³
Masse, mini
7 g
Raccord
Options de fixation
Filtre maille
Tailles des fixations
1/8"
Genre de la fixation
Femelle
Type de fixation
Filetage NPSF
Dimension
Hauteur
34.2 mm
Diamètre extérieur, en action
38.4 mm
Diamètre extérieur, mini
34.6 mm
Performance - forces de levage
B30-2
20 -kPa
12 N
9,4 N
60 -kPa
22 N
16,6 N
90 -kPa
27 N
22,2 N
Matériel
Nom
HNBR 75° Shore A
Couleur
BlueGrey
Température
-30 - 140 °C
Dureté
75 °Shore A
Résistance du matériel
Alcool
Acides concentrés
Éthanol
n/a
Hydrolyse
Méthanol
n/a
Huiles
Oxydation
Pétrole
Résistance à l’usure
