Numéro d'article: 0101640
40 Variantes

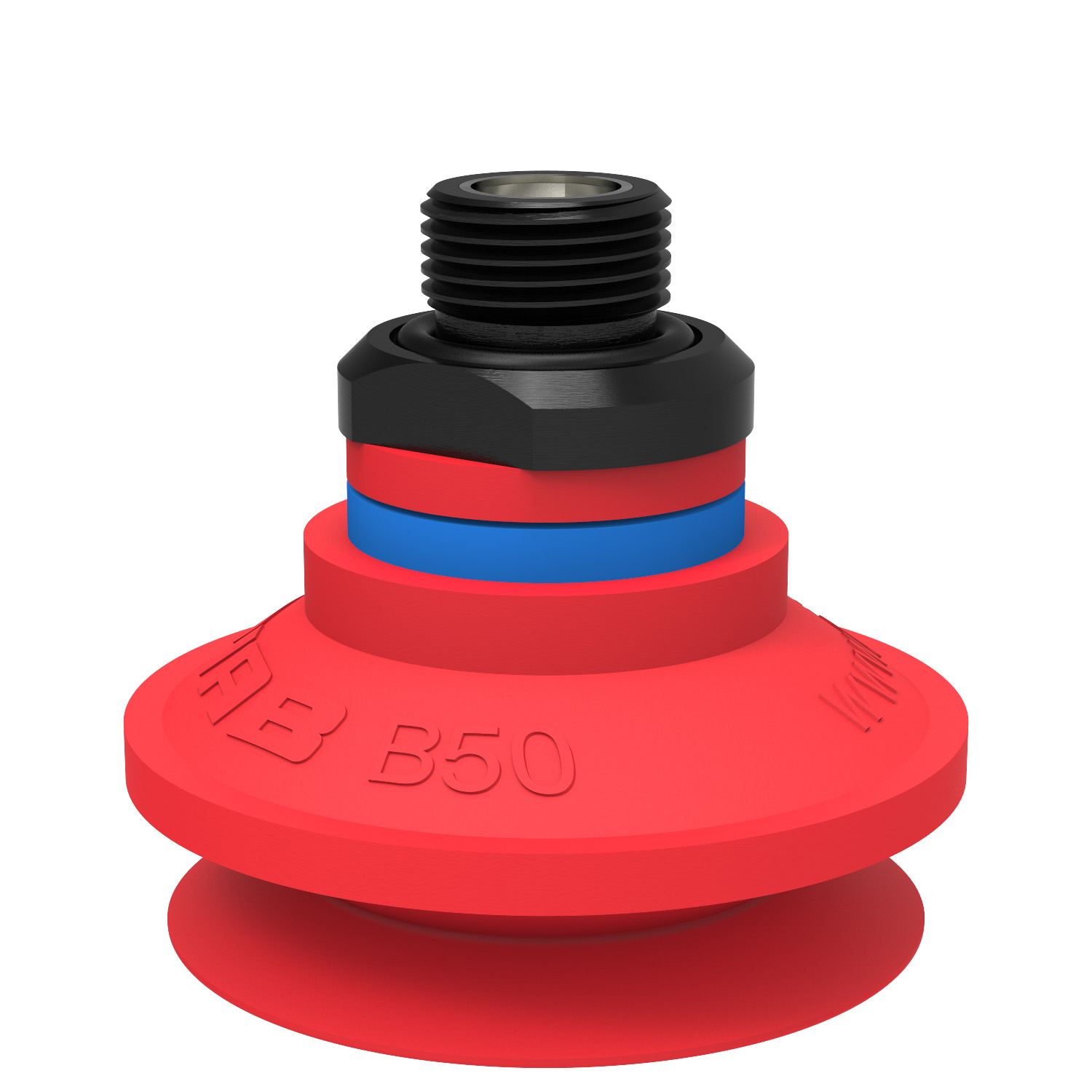

Ventouse B50 Silicone, G3/8" mâle, avec filtre maille et limiteur de débit
Plusieurs ventouses à 1½ soufflets, placées sur un même appareil de levage, peuvent saisir des objets ayant des hauteurs et des formes variables. Les soufflets...
En savoir plus
Connectez-vous ou créez un compte pour accéder à tout notre contenu et fonctionnalités!
Variantes
- 0101107
- 0101108
- 0101630
- 0101631
- 0101632
- 0101633
- 0101634
- 0101635
- 0101636
- 0101637
- 0101638
- 0101639
- 0101640
- 0101643
- 0101644
- 0101645
- 0101646
- 0101647
- 0101648
- 0101649
- 0101650
- 0101651
- 0101652
- 0101653
- 0108165
- 0108171
- 0108172
- 0108173
- 0111063
- 3150028SA
- 9908740
- 9906290
- 9908627
- 9908789
- 9908790
- 9908791
- 9908796
- 9908792
- 9908793
- 9908794
Fonctionnalités
- Conviennent lorsqu'une compensation de niveau est nécessaire. L'action des soufflets permet de manutentionner des objets dont l'état de surface et la hauteur peuvent être différents, comme par exemple le carton ondulé.
- Permettent la séparation de pièces minces.
- Autorisent uniquement la manutention d'objets légers lorsque la force de levage est parallèle à la surface de contact.
Logistique et entreposage
Emballage et conditionnement
Général
Matériaux
Silicone (SIL)
Characteristics
Tôle sèche , Pièces plastiques moulées par injection
Débit de fuite maximum
0.16 Nl/s
Modèle de ventouse
B
Valve restriction | mm
0.039 in
Volume
32 cm³
Masse, mini
20 g
Raccord
Options de fixation
Limiteur de débit à soupape de contre-soufflage , Filtre maille
Tailles des fixations
3/8"
Genre de la fixation
Mâle
Type de fixation
Filetage Gaz
Dimension
Hauteur
51.3 mm
Diamètre extérieur, en action
60 mm
Diamètre extérieur, mini
53.7 mm
Performance - forces de levage
B50
20 -kPa
33 N
24,2 N
60 -kPa
65 N
51,2 N
90 -kPa
82 N
60,8 N
Matériel
Nom
Silicone, SIL 50° Shore A
Couleur
Red
Température
-40 - 200 °C
Dureté
50 °Shore A
Résistance du matériel
Alcool
Acides concentrés
Éthanol
n/a
Hydrolyse
Méthanol
n/a
Huiles
Oxydation
Pétrole
Résistance à l’usure
