Artikelnummer: 3250062P
23 Varianten

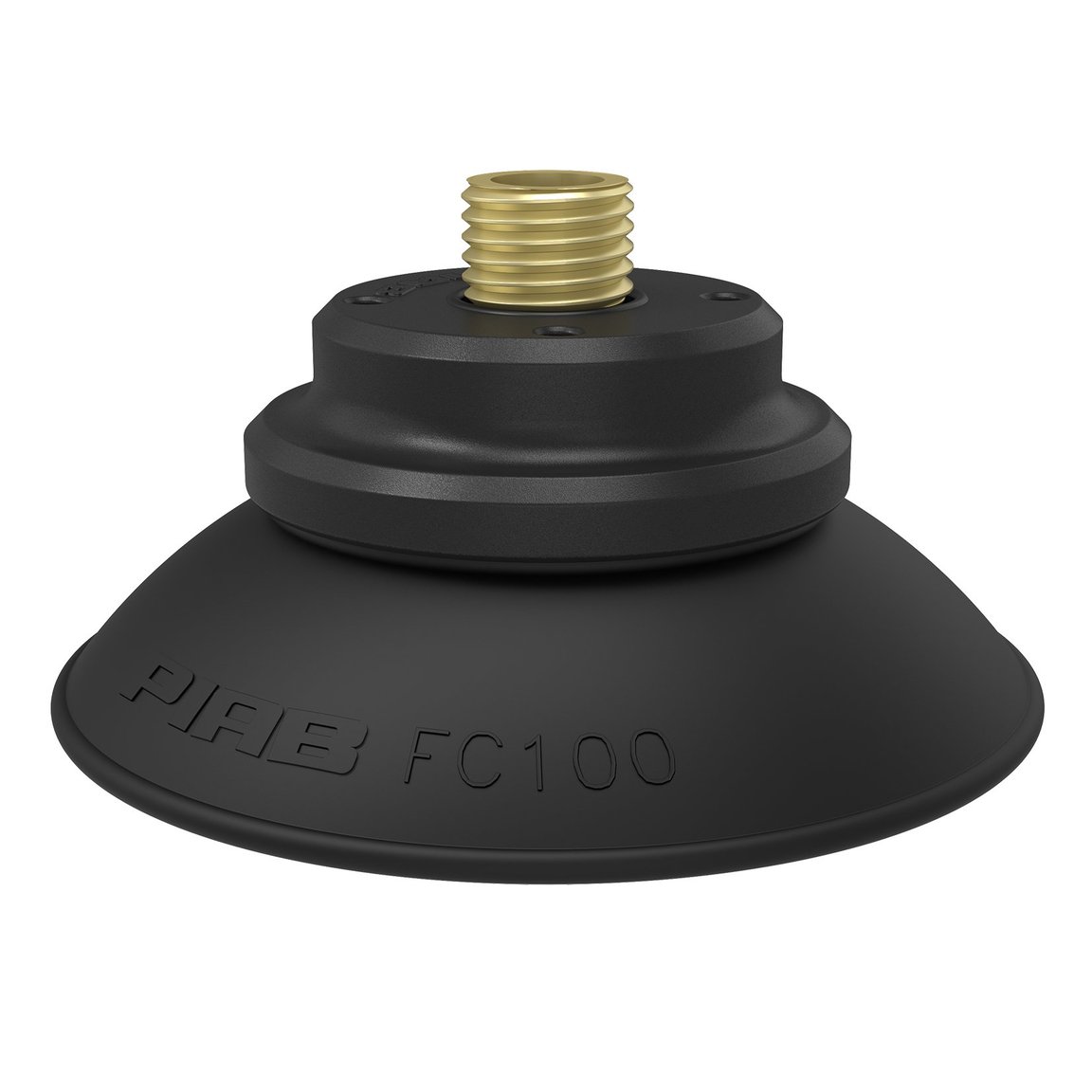

FC100P
DURAFLEX® Saugnäpfe wurden entwickelt, um den strengen Anforderungen der Automobilindustrie gerecht zu werden. Eine typische Anwendung ist die Zufuhr von Bleche...
Mehr lesen
Melden Sie sich an oder erstellen Sie ein Konto, um auf alle unsere Inhalte und Funktionen zugreifen zu können!
Varianten auswählen
0103297
0103299
0103731
0103733
0103734
0103736
0103737
0103739
0103740
0103742
0106835
0106836
0107304
0107305
0108798
0108799
3150213P
3250062P
0101880
3150094P
0101881
0101882
0101883
Merkmale
- Geeignet für leicht gebogene und flache, ölige Oberflächen, wie z.B. Stahlbleche.
- Dank der hohen Reibung des Gummimaterials können die Saugnäpfe hohen Kräften durch schnelle Beschleunigungen in horizontalen Richtungen widerstehen.
- Innenliegende Stege verhindern weitgehend eine Deformation von dünnen, empfindlichen Materialien.
- DURAFLEX® Saugnäpfe sind aus einem speziell entwickelten Polyurethan hergestellt. Dieses Material vereint die Elastizität von Gummi mit der Haltbarkeit von Kunststoff.
- DURAFLEX® ist abdruckfrei.
Automobilbau
- Montage von Innen- und Außenbauteilen
Verpackung
- Kisten/Kartons aufrichten, Kisten/Kartons öffnen und schließen
- Rotationskartonzufuhr
- Zwischenlagenzufuhr
- Schalen formen, Schalen entladen und beladen
- Schachteln und Behälter
- Roboter-Pick-And-Place und Verpacken
- Karten-/Deckelzuführung und -sortierung
Allgemein
Material
Nitril-PVC (NPV)
Characteristics
Trockenes Blech , Abdruckfrei
Saugnapfmodell
FC
Volumen
80 cm³
Gewicht, min.
131 g
Passend
Material
Al
Befestigungsoptionen
Kein
Anschlußgewinde
3/8"
Befestigungsart
Aussengewinde
Befestigungstyp
G-Gewinde
Dimension
Höhe
52 mm
Außendurchmesser, betätigt
105 mm
Außendurchmesser, min.
100 mm
Leistung - Tragkräfte
FC100P NPVC60
20 -kPa
152 N
112 N
60 -kPa
328 N
264 N
90 -kPa
446 N
382 N
Material
Name
Nitrile-PVC (NPV)
Farbe
Black
Temperatur
0 - 90 °C
Härtegrad
60 °Shore A
Materialbeständigkeit
Alkohol
Konzentrierte Säuren
Etanol
n/a
Hydrolyse
Metanol
n/a
Öl
Oxidation
Benzin
Verschleißfestigkeit
