Artikelnummer: 0121433
9 Varianten

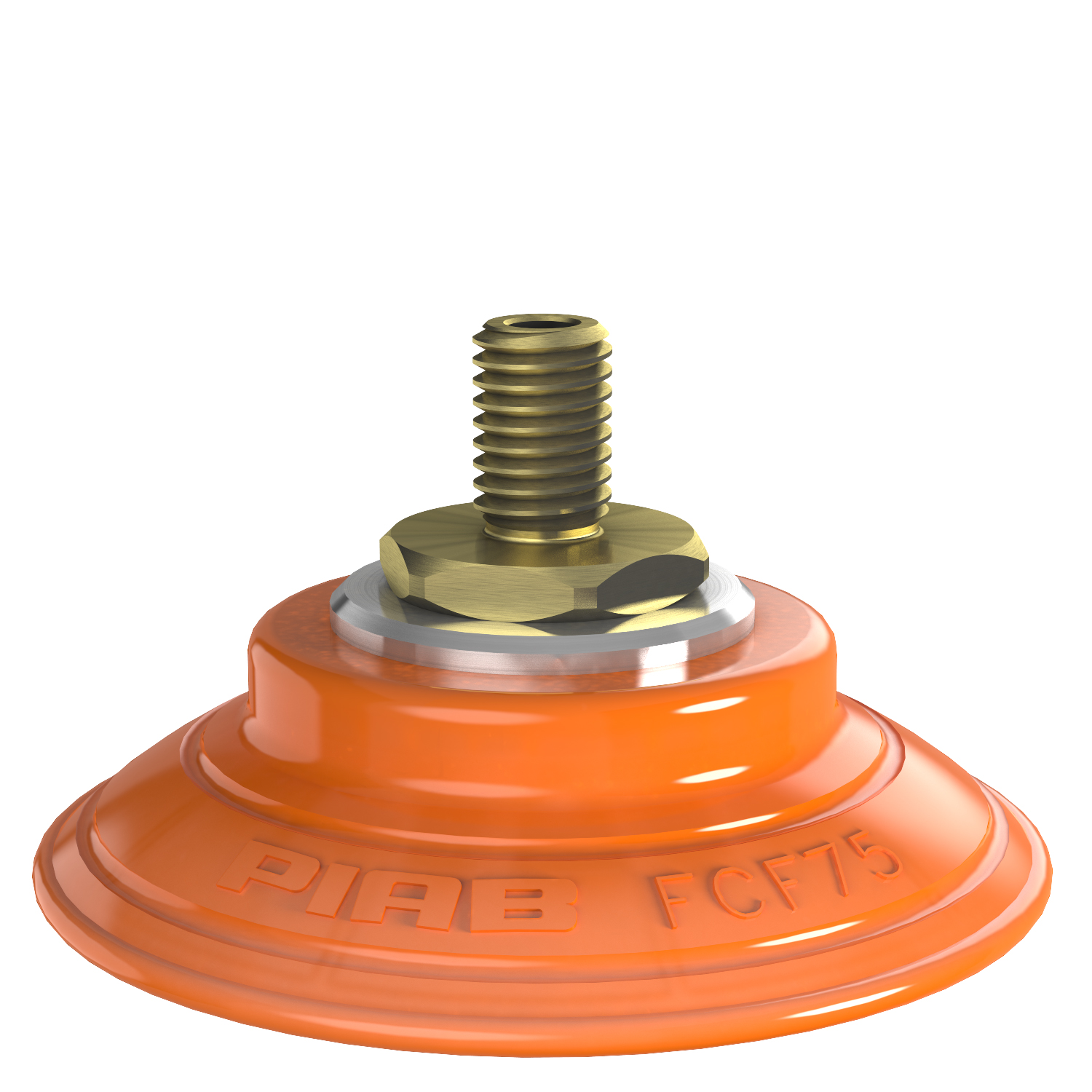

Saugnapf FCF75P Polyurethan 55/60, M10x1.5 Aussengewinde

Das FCF-P Design eignet sich hervorragend bei öligen, leicht gewölbten und flachen Oberflächen, wie z.B. bei der Handhabung von Blechen in Pressenlinien. Die Sa...
Mehr lesen
Melden Sie sich an oder erstellen Sie ein Konto, um auf alle unsere Inhalte und Funktionen zugreifen zu können!

Varianten auswählen

  • 0118423
  • 0118429
  • 0121433
  • 0122284
  • 0124718
  • 0200687
  • 0206930
  • 0206937
  • 0213910

Merkmale

  • "Friction cups" wurden speziell für ölige Oberflächen, wie Bleche in der Umformtechnik, entwickelt.
  • Normaler Verschleiß der "Friction cups" beeinträchtigt langfristig nicht den Reibwiderstand des Saugers.
  • Beste Wahl bei mehr als 0,1 g/ m² (Pressen-)Öl auf der Blechoberfläche.
  • Dank des sehr guten "Grip" auf öligen Oberflächen ist der Reibwiderstand des "Friction cup" bei großen Querkräften bis zu 2–4 mal höher als bei vergleichbaren "konventionellen" Saugnäpfen.
  • Das "FCF"- Design ist ausgelegt für leicht gewölbte und flache Oberflächen, z.B. bei Handhabungsanwendungen wie Stahlblech-Handling in Pressenlinien.
  • Die Saugnäpfe haben Abstützrippen, die ein Verformen von dünnen Objekten verhindern sollen.
  • DURAFLEX® Saugnäpfe werden aus einem eigens entwickelten Material hergestellt, das die Elastizität von Gummiwerkstoffen und die Verschleißfestigkeit von Polyurethan in sich vereint. Dieses Material hinterläßt keine sichtbaren Abdrücke.

Automobilbau

  • Karosserieseiten und Rahmen
  • Abstapeln
  • Ergonomische Werkzeuge für die Türmontage/-demontage
  • Montage und Installation von Treibstofftanks
  • Montage und Installation von Glasteilen

Allgemein

Material
Polyurethan (PU)
Characteristics
Öliges Blech
Saugnapfmodell
FCF
Volumen
30 cm³
Gewicht
60 - 91 g

Passend

Befestigungsoptionen
Kein
Anschlußgewinde
M10×1.5
Befestigungsart
Aussengewinde
Befestigungstyp
M-Gewinde

Dimension

Höhe (3)
40.8 mm
Außendurchmesser, betätigt
78.6 mm
Außendurchmesser, min. (1)
75 mm

Leistung - Tragkräfte

FCF75P Dry metal sheet

60 -kPa
171 N
166 N
90 -kPa
236 N
211 N

Leistung - Tragkräfte

FCF75P Oily steel plate

60 -kPa
163 N
104 N
90 -kPa
228 N
139 N

Material

Name
Polyurethane (PU55)
Farbe
Orange
Temperatur
10 - 50 °C
Härtegrad
55 °Shore A

Material

Name
Polyurethane (PU60)
Farbe
GreenTransparent
Temperatur
10 - 50 °C
Härtegrad
60 °Shore A

Materialbeständigkeit

Alkohol
n/a
Konzentrierte Säuren
Etanol
Hydrolyse
Metanol
Öl
Oxidation
Benzin
Verschleißfestigkeit

Materialbeständigkeit

Alkohol
n/a
Konzentrierte Säuren
Etanol
Hydrolyse
Metanol
Öl
Oxidation
Benzin
Verschleißfestigkeit

Maßzeichnungen
