Artikelnummer: 0121438
6 Varianten

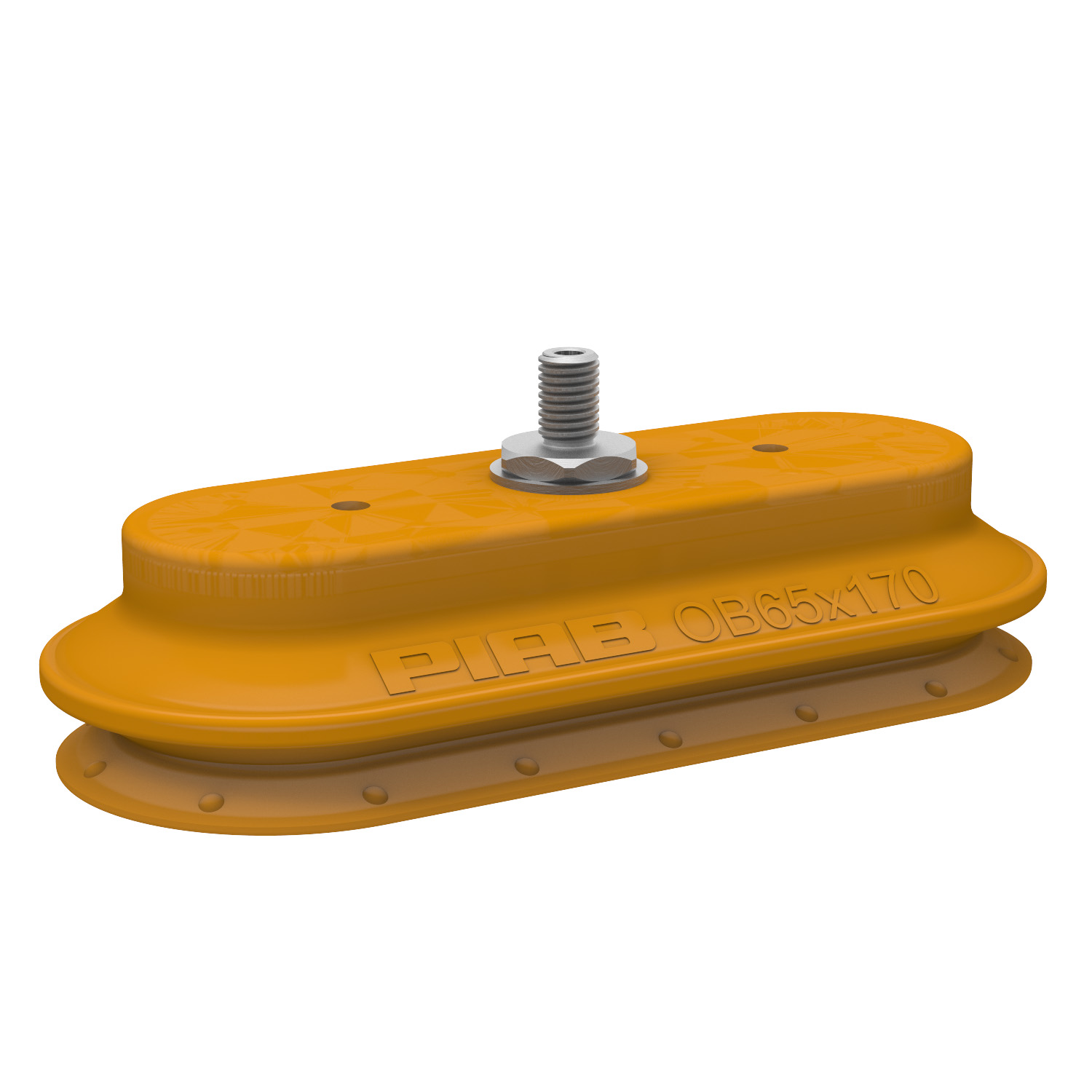

Saugnapf OBF65x170P Polyurethan 55/60, M10x1.5 Aussengewinde

Speziell entwickelte Friction Sauger für ölige Oberflächen, wie z.B. Bleche in der Umformtechnik. Dank des sehr guten "Grip" auf öligen Oberflächen ist der Reib...
Mehr lesen
Melden Sie sich an oder erstellen Sie ein Konto, um auf alle unsere Inhalte und Funktionen zugreifen zu können!

Varianten auswählen

  • 0122289
  • 0119131
  • 0119129
  • 0121438
  • 0213932
  • 0213918

Merkmale

  • "Friction cups" wurden speziell für ölige Oberflächen, wie Bleche in der Umformtechnik, entwickelt.
  • Normaler Verschleiß der "Friction cups" beeinträchtigt langfristig nicht den Reibwiderstand des Saugers.
  • Beste Wahl bei mehr als 0,1 g/ m² (Pressen-)Öl auf der Blechoberfläche.
  • Dank des sehr guten "Grip" auf öligen Oberflächen ist der Reibwiderstand des "Friction cup" bei großen Querkräften bis zu 2–4 mal höher als bei vergleichbaren "konventionellen" Saugnäpfen.
  • Das "OBF" Design eignet sich für längliche Objekte mit gewölbten und glatten Flächen. Für Karosserieteile, die wir zum Beispiel in der Automobilindustrie vorfinden.
  • Montage-Option: Aussengewinde G3/8" mit einer Schwenkfunktion für eine einfache Positionierung das ovalen Saugnapfes.
  • Das DURAFLEX® Material kennzeichnet sich durch die Elastizität des Gummis in Verbindung mit der Verschleißfestigkeit des Polyurethans aus und hinterlässt keine Abdrücke.
  • Geeignet zum Höhenausgleich

Automobilbau

  • Karosserieseiten und Rahmen
  • Abstapeln
  • Ergonomische Werkzeuge für die Türmontage/-demontage
  • Montage und Installation von Treibstofftanks
  • Montage und Installation von Glasteilen

Allgemein

Material
Polyurethan (PU)
Characteristics
Öliges Blech
Saugnapfmodell
OBF
Volumen
200 cm³
Gewicht
289 - 310 g

Passend

Befestigungsoptionen
Kein
Anschlußgewinde
M10×1.5
Befestigungsart
Aussengewinde
Befestigungstyp
M-Gewinde

Dimension

Länge
187 mm
Weite (1)
82 mm

Leistung - Tragkräfte

OBF65x170P Oily steel plate

60 -kPa
403 N
538 N
90 -kPa
502 N
665 N

Leistung - Tragkräfte

OBF65x170P Dry metal sheet

60 -kPa
397 N
437 N
90 -kPa
570 N
619 N

Material

Name
Polyurethane (PU55)
Farbe
Orange
Temperatur
10 - 50 °C
Härtegrad
55 °Shore A

Material

Name
Polyurethane (PU60)
Farbe
GreenTransparent
Temperatur
10 - 50 °C
Härtegrad
60 °Shore A

Materialbeständigkeit

Alkohol
n/a
Konzentrierte Säuren
Etanol
Hydrolyse
Metanol
Öl
Oxidation
Benzin
Verschleißfestigkeit

Materialbeständigkeit

Alkohol
n/a
Konzentrierte Säuren
Etanol
Hydrolyse
Metanol
Öl
Oxidation
Benzin
Verschleißfestigkeit
