Item number: 0109856
6 Variants

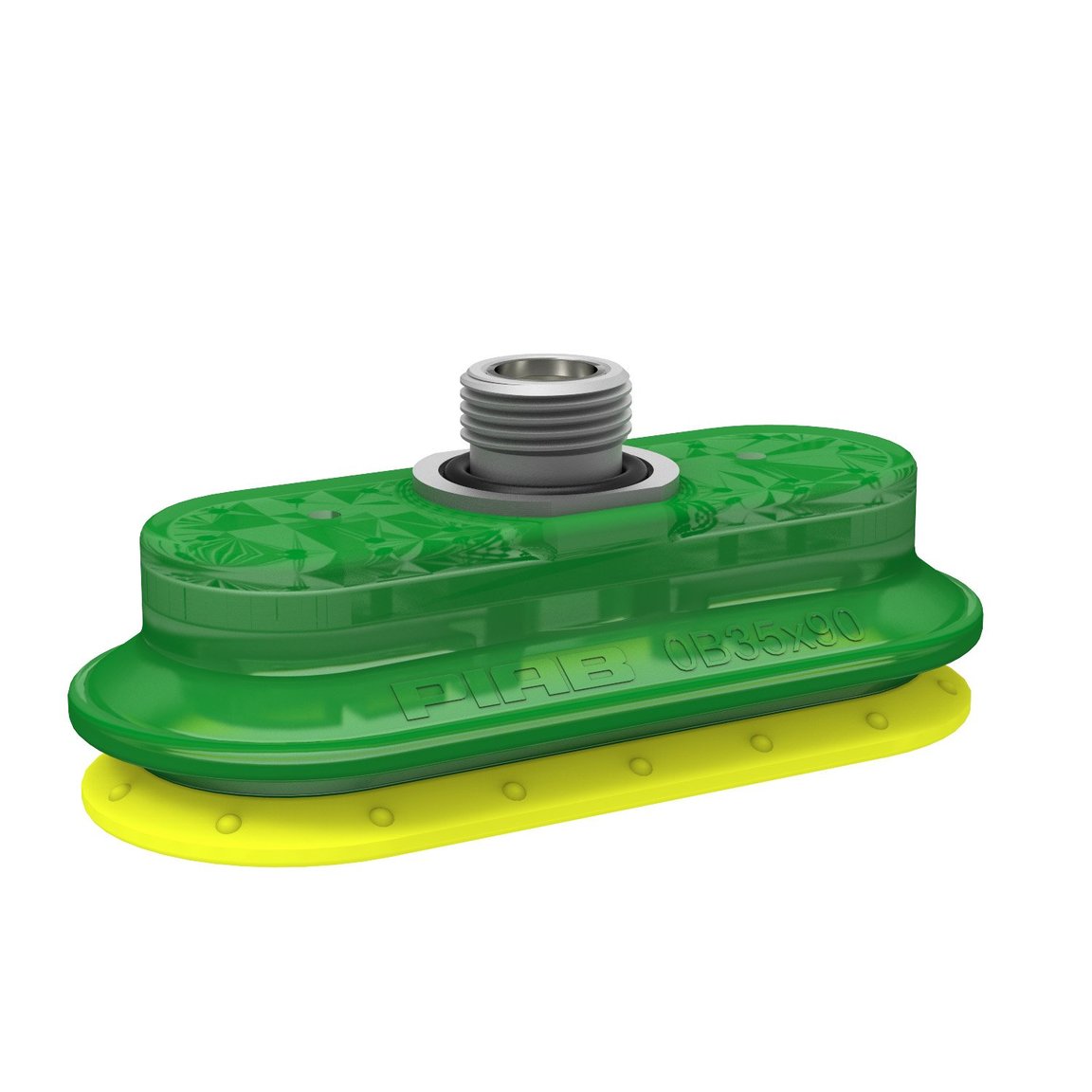

Suction cup OB35x90P Polyurethane 30/60, thread insert G3/8" male, with mesh filter
Login or create account to access all our content and features!
Variants
- 0108672
- 0108673
- 0109856
- 0109857
- 0109912
- 0109913
Features
- Adequada para ajuste de nível. Pode manipular objetos com diferentes alturas e formas, por exemplo, placas realçadas ou acaneladas.
- Movimento de elevação para separar objetos finos e pequenos.
- Nas ventosas de 2 cores, o fole e o lábio de diferentes durezas, tornam a ventosa forte e estável e, ao mesmo tempo, suave e flexível.
- As ventosas DURAFLEX®, fabricadas em material especialmente desenvolvido, oferecem a elasticidade da borracha e a resistência ao desgaste do poliuretano. Este material não deixa marcas nos objetos manipulados.
Automotiva
- Remoção de peça plástica
- Montagem de componentes de aparagem interna e externa
Embalagens
- Caixas e containers
- Alimentação e separação de cartões/tampas
- Armação de caixa/caixa de papelão, abertura e fechamento de caixa/caixa de papelão
- Carregamento e embalagem robótica
- Alimentação rotativa de caixa de papelão
- Alimentação de folha deslizante
- Formação de bandejas, carga e descarga de bandejas
Plásticos
- Remoção de peça plástica
General
Material
Poliuretano (PU)
Characteristics
Papelão
Modelo de ventosa
OB
Volume
38 cm³
Peso mínimo
55 g
Fitting
Opções de conexões
Filtro de tela
Tamanho de conexão
3/8"
Modelo de conexão
Macho
Tipo de conexão
Rosca G
Dimension
Altura
37.25 mm
Comprimento
95.6 mm
Diâmetro Externo, min.
95.6 mm
Largura
42.4 mm
Performance - lifting forces
OB35x90P PU30 PU60
20 -kPa
42 N
48 N
60 -kPa
119 N
73 N
90 -kPa
174 N
100 N
Material
Nome
Polyurethane (PU60)
Cor
GreenTransparent
Temperature
50 - 122 °F
Dureza
60 °Shore A
Material
Nome
Polyurethane (PU30)
Cor
Yellow
Temperature
50 - 122 °F
Dureza
30 °Shore A
Material resistance
Álcool
n/a
Ácidos concentrados
+
Etanol
+
Hidrólise
+
Metanol
-
Óleo
+++
Oxidação
-
Gasolina
+
Resistência ao desgaste
+++
+++
Material resistance
Álcool
n/a
Ácidos concentrados
+
Etanol
+
Hidrólise
+
Metanol
-
Óleo
+++
Oxidação
-
Gasolina
+
Resistência ao desgaste
+++
+++
