Item number: 0110949
34 Variants

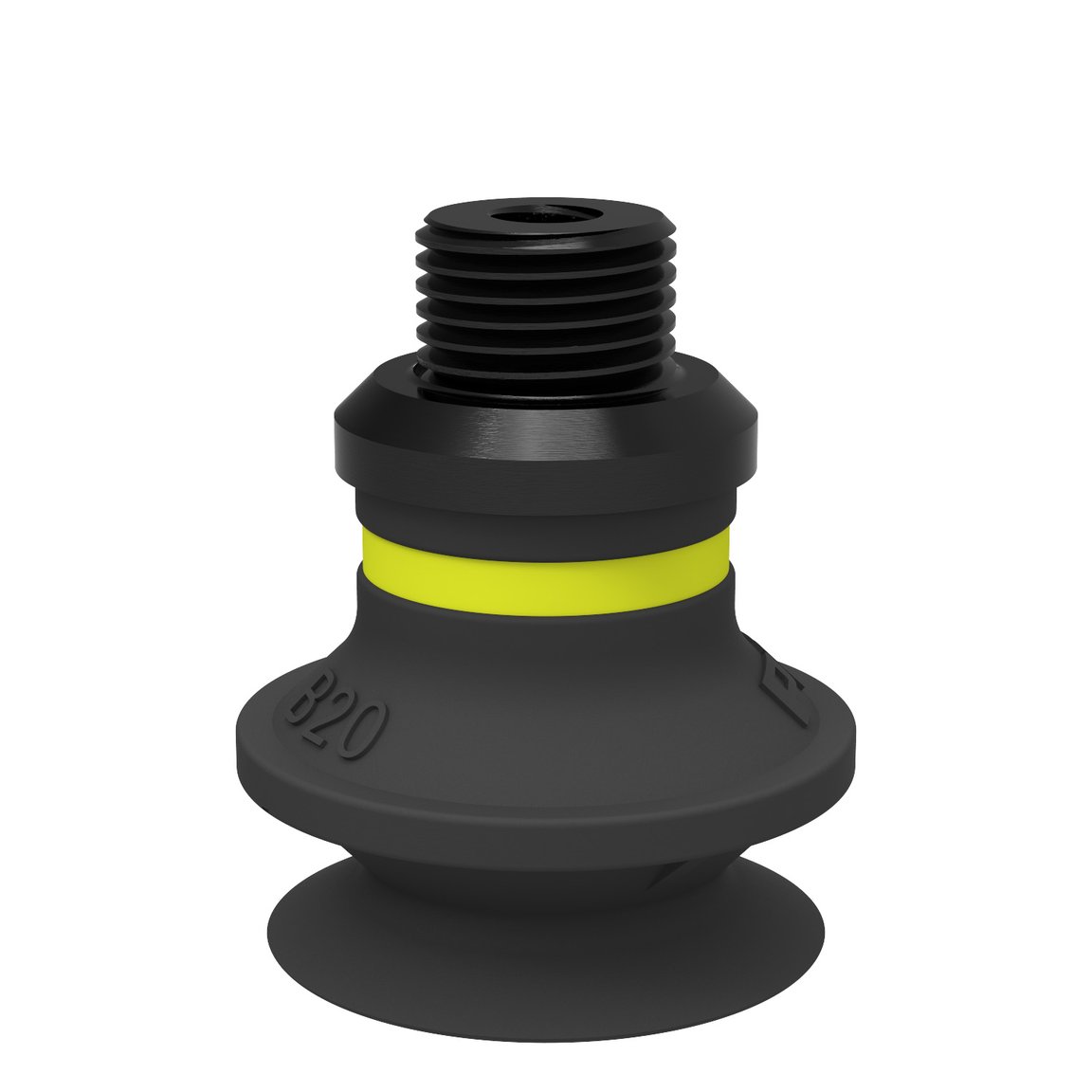

Suction cup B20 Chloroprene, G1/8" male/M5 female, PA
Login or create account to access all our content and features!
Variants
- 0101102
- 0101160
- 0101161
- 0101163
- 0101164
- 0101165
- 0101166
- 0101169
- 0101171
- 0101172
- 0101174
- 0101175
- 0101176
- 0101177
- 0101178
- 0101180
- 0101181
- 0110336
- 0110949
- 0128712
- 9906875
- 9906876
- 9906877
- 9906878
- 9906879
- 9906880
- 9906881
- 9906883
- 9906884
- 9906887
- 0101101
- 0101167
- 0101162
- 0101173
Features
- Consentono di compensare differenze di altezza. Utilizzando ventose a soffietto in un sistema di presa è possibile manipolare oggetti che presentano superfici corrugate o irregolari
- Creano spostamenti verso l'alto per la separazione di particolari sottili
- Poco adatte a manipolare oggetti con forza di sollevamento parallela alla superficie
Logistica e stoccaggio
Imballaggio
General
Materiale
Cloropene (CR)
Characteristics
Foglio lamiera asciutta , Parti stampate ad iniezione plastica
Modello ventosa
B
Volume
2.7 cm³
Peso min.
3.2 g
Fitting
Opzioni attacco
Nessuno
Dimensioni di attacco
1/8" , M5
Tipo di attacco
Femmina/Maschio
Tipo di attacco
Filettatura Gas , Filettatura metrica
Dimension
Altezza
28.5 mm
Diametro esterno, posizione contratta
26 mm
Diametro esterno, min.
22.2 mm
Performance - lifting forces
B20
20 -kPa
5,9 N
2,9 N
60 -kPa
9,8 N
5,4 N
90 -kPa
14 N
8,22 N
Material
Nome
Chloroprene (CR) 50° Shore A
Colore
Black
Temperature
-40 - 230 °F
Durezza
50 °Shore A
Material resistance
Alcool
++
Acidi concentrati
-
Etanolo
n/a
Idrolisi
++
Metanolo
n/a
Olii
+
Ossidazione
++
Petrolio
+
Resistenza all’usura
+++
++
Dimensional drawings
This activity requires login. Please login or register to receive the full benefits of piab.com.
CAD
CAD
Datasheet
PDF
PDF
Certificates
PDF
