Item number: 0210611
9 Variants

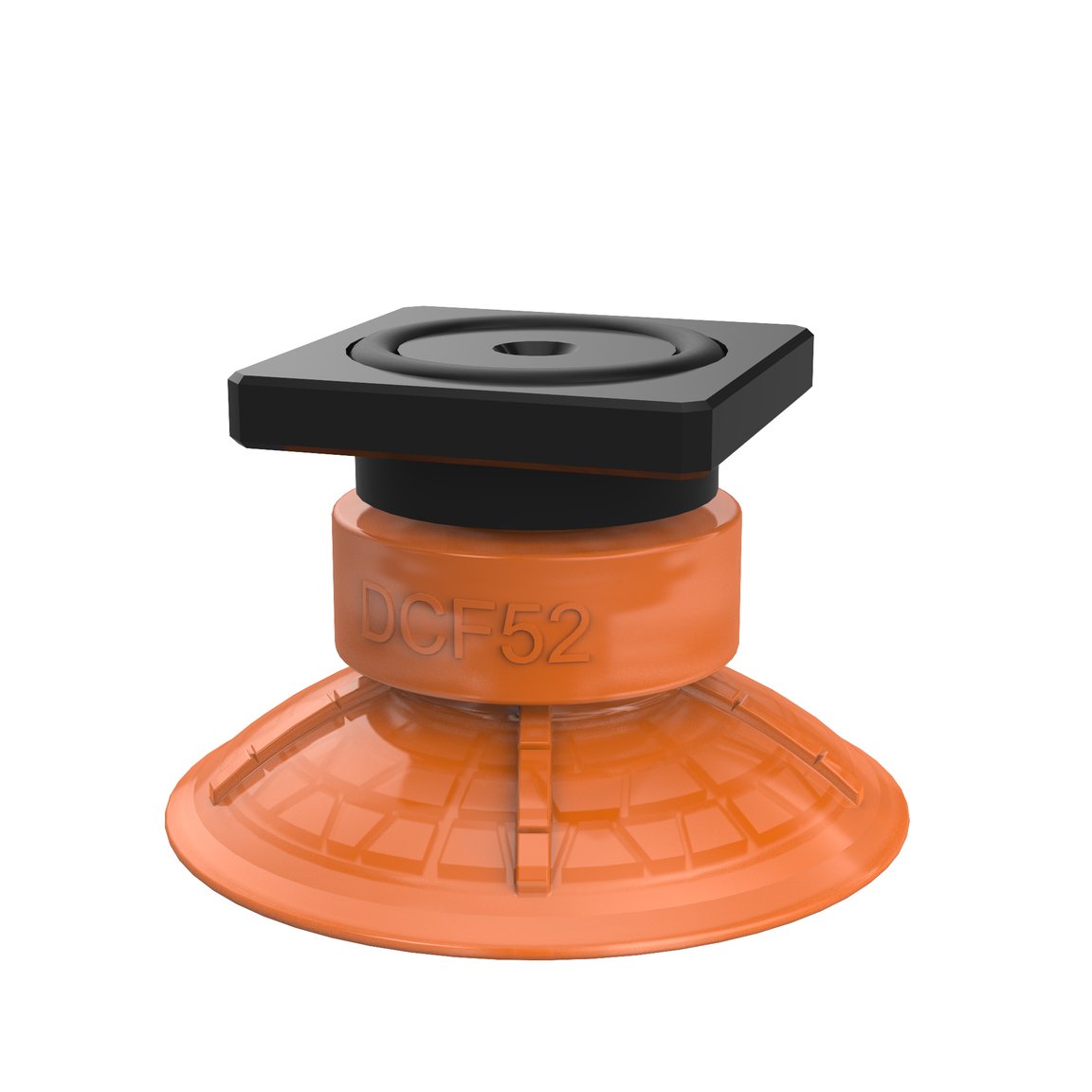

Suction cup DCF52P Polyurethane 60, T-slot
Login or create account to access all our content and features!
Variants
- 0210491
- 0210604
- 0210605
- 0210606
- 0210607
- 0210608
- 0210609
- 0210610
- 0210611
Features
- "Speciali ventose ad elevato attrito progettate per lamiere oleose e sottili (0,6-0,8 mm) , come ad esempio parti esterne di automobili in una pressa nel processo di formatura.
- Materiale durevole, la normale usura della ventosa non influirà sulle prestazioni nel lungo termine.
- La raffinata trama di attrito interna offre grip aggiuntivo, le ventose possono sopportare elevate forze di taglio, in genere 3-5 volte le ventose convenzionali.
- La scelta migliore se è presente olio in quantità> 0,1 g / m2, ma è anche una ottima scelta per lamiere a secco.
- Il design ""BFFT"" è adatto per superfici piane o irregolari / curve sottili e se è necessaria la compensazione del livello, ad esempio in applicazioni di de-impilamento.
- Il supporto piatto interno, con doppia durezza, conferisce stabilità e buona presa durante il movimento in qualsiasi orientamento.
- Le ventose in DURAFLEX® sono realizzate con un materiale speciale che abbina l'elasticità della gomma alla resistenza del poliuretano. Il materiale non lascia segni sugli oggetti manipolati e ha una fantastica memoria elastica, anche dopo centinaia di migliaia di cicli.
Automotive
- Carrozzeria esterna e telaio
- Disimpilamento
- Utensili ergonomici per manipolazione porte
- Assemblaggio e installazione serbatoi gas
- Assemblaggio e installazione vetri
General
Materiale
Poliuretano (PU)
Characteristics
Foglio lamiera oleata
Modello ventosa
DCF
Volume
8.1357 cm³
Peso min.
35.3 g
Fitting
Materiale
Al (anodized)
Tipo di attacco
T-slot
Dimension
Altezza
28 mm
Altezza 2 (Actuated)
21.2 mm
Diametro esterno, posizione contratta
55 mm
Diametro esterno, min.
52.1 mm
Performance - lifting forces
DCF52 Dry metal sheet
60 -kPa
72 N
51 N
90 -kPa
90 N
81 N
Performance - lifting forces
DCF52 Oily metal sheet
60 -kPa
65 N
36 N
90 -kPa
86 N
51 N
Material
Nome
Polyurethane (PU60)
Colore
Orange
Temperature
50 - 122 °F
Durezza
60 °Shore A
Material resistance
Alcool
n/a
Acidi concentrati
+
Etanolo
+
Idrolisi
+
Metanolo
-
Olii
+++
Ossidazione
-
Petrolio
+
Resistenza all’usura
+++
+++
