Item number: 0122456
5 Variants

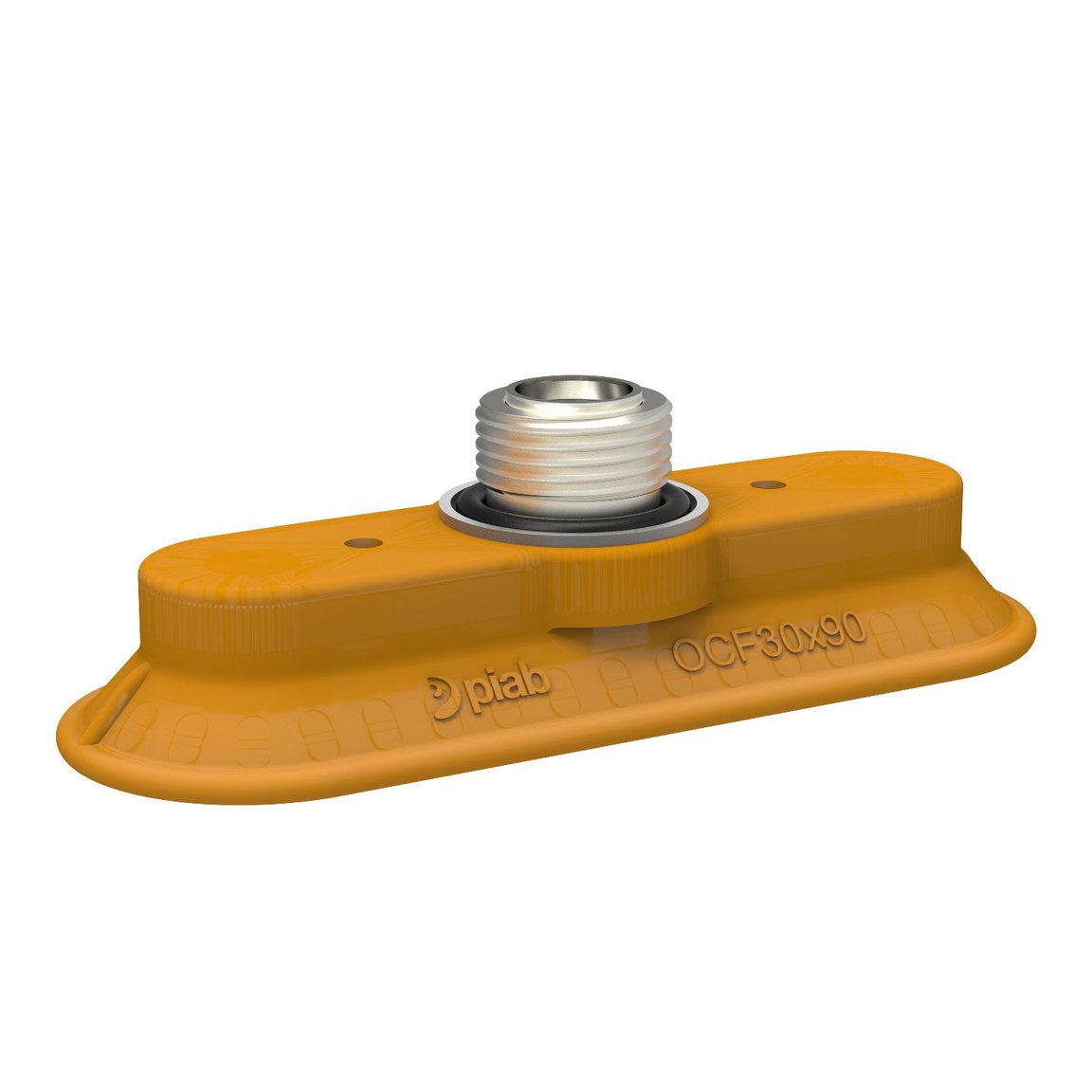

Suction cup OCF30x90P Polyurethane 55/60, G3/8" male
Login or create account to access all our content and features!
Variants
- 0121786
- 0122456
- 0122459
- 0213949
- 0213934
Features
- Le ventose ad elevato attrito sono state sviluppate per la manipolazione di superfici unte, come la lamiera nei processi di stampaggio
- Il design speciale della ventosa ad elevato attrito riduce la minore capacità di tenuta solitamente dovuta all'usura
- Migliore soluzione per lamiere unte con tracce d'olio > 0.1g/m2
- Le ventose ad elevato attrito sviluppano una forza perpendicolare maggiore di 2-4 volte rispetto alle ventose tradizionali
- Le "OCF" sono adatte per superfici di forma allungata piane o leggermente curve, come le parti di carrozzeria nel settore automotive
- L'attacco G3/8" maschio ha un inserto filettato che permette il serraggio della ventosa con l'orientamento desiderato.
- Le ventose DURAFLEX® sono in una speciale mescola che abbina l'elasticità della gomma alla resistenza del poliuretano. Le ventose DURAFLEX® sono antialone
Automotive
- Carrozzeria esterna e telaio
- Disimpilamento
- Utensili ergonomici per manipolazione porte
- Assemblaggio e installazione serbatoi gas
- Assemblaggio e installazione vetri
General
Materiale
Poliuretano (PU)
Characteristics
Foglio lamiera oleata
Modello ventosa
OCF-P
Volume
17 cm³
Peso min.
24 g
Fitting
Opzioni attacco
Nessuno
Dimensioni di attacco
3/8"
Tipo di attacco
Maschio
Tipo di attacco
Filettatura Gas
Dimension
Altezza
16.5 mm
Lunghezza
92.5 mm
Larghezza (1)
32.5 mm
Performance - lifting forces
OCF30X90P Oily steel plate
60 -kPa
115 N
51 N
90 -kPa
159 N
74 N
Performance - lifting forces
OCF30X90P Dry metal sheet
60 -kPa
111 N
107 N
90 -kPa
157 N
160 N
Material
Nome
Polyurethane (PU55)
Colore
Orange
Temperature
50 - 122 °F
Durezza
55 °Shore A
Material
Nome
Polyurethane (PU60)
Colore
GreenTransparent
Temperature
50 - 122 °F
Durezza
60 °Shore A
Material resistance
Alcool
n/a
Acidi concentrati
+
Etanolo
+
Idrolisi
+
Metanolo
-
Olii
+++
Ossidazione
-
Petrolio
+
Resistenza all’usura
+++
+++
Material resistance
Alcool
n/a
Acidi concentrati
+
Etanolo
+
Idrolisi
+
Metanolo
-
Olii
+++
Ossidazione
-
Petrolio
+
Resistenza all’usura
+++
+++
