Item number: 0127106
4 Variants

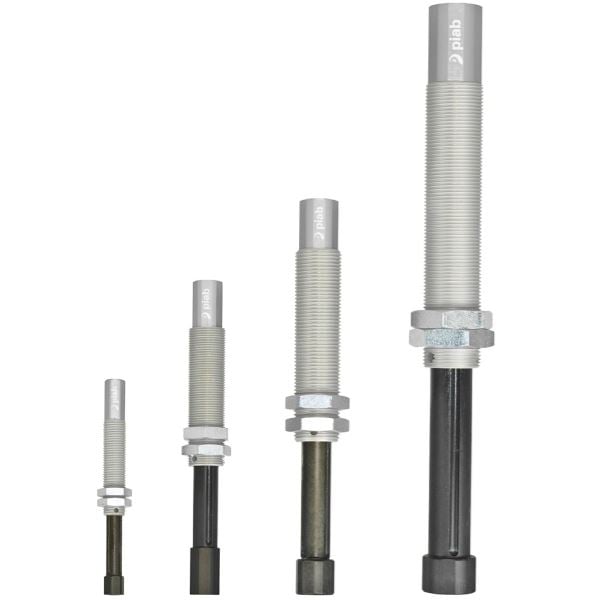

Level compensator LC12-M0525, M5 male, stroke 25
Login or create account to access all our content and features!
Variants
- 0127103
- 0127104
- 0127105
- 0127106
Features
- Compensa le differenze di altezza, ad esempio quando si utilizzano molte ventose su un dispositivo di sollevamento.
- Semplifica il posizionamento di precisione sui dispositivi di manipolazione in depressione.
- Fornisce un discreto assorbimento delle vibrazioni ed urti.
- Consente di posizionare delicatamente le ventose su particolari delicati o sottili.
- La soluzione antirotazione la rende particolarmente indicata per applicazioni con ventose ovali.
- Vasta gamma di connessioni e lunghezze di corsa utile.
Automotive
- Carico e scarico lamiere
- Rimozione parti in plastica
Plastica
- Rimozione parti in plastica
General
Materiale
Al , SS
Ventosa raccomandata max.
Ø30mm (Area: 700mm2)
Temperatura
0 - 60 °C
Volume
0.22 cm³
Peso min.
23 g
Mechanical data
Corsa utile
25 mm
Massimo carico orizzontale
5 N
Massimo carico verticale
25 N
Rigidità molla
0.12 N/mm
Forza della molla
2 - 5 N
Dimension
Lunghezza (B)
5.5 mm
Lunghezza 2 (C)
17 mm
Lunghezza 3 (D)
44 mm
Lunghezza 4 (F)
9.5 mm
Lunghezza 5 (G)
4,5 mm
Lunghezza 6 (L)
4 mm
Lunghezza 7 (R)
95,5 mm
Filettatura
M5 in
Filettatura 2 (H)
M5 in
Filettatura 3 (S)
M12x1 in
Larghezza (M)
10 mm
Larghezza 2 (N)
15 mm
Larghezza 3 (P)
10 mm
