Item number: 0101436
40 Variants

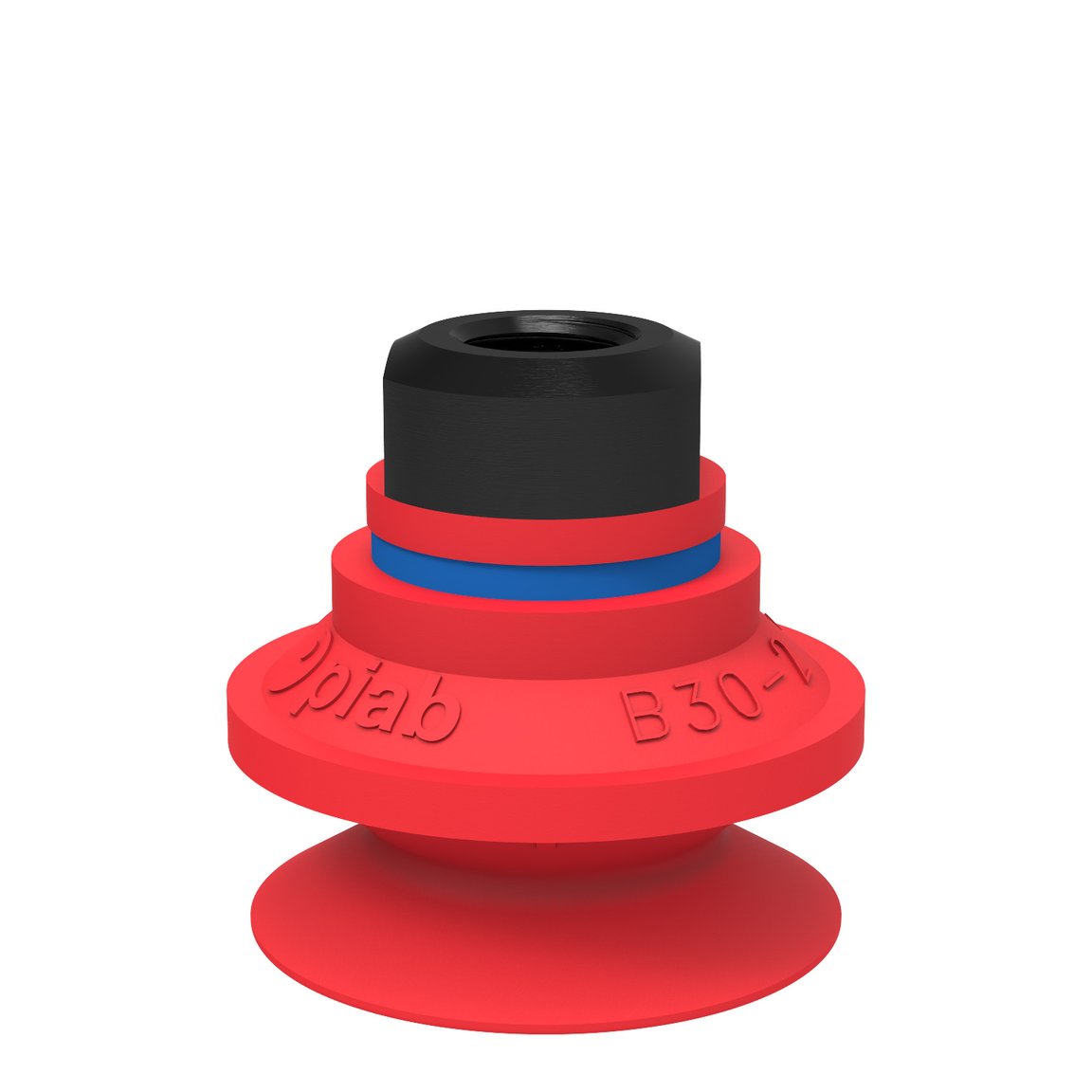

Suction cup B30-2 Silicone, 1/8" NPSF female, with mesh filter
在同一提升设备上部署多个短波纹吸盘，可用于搬运高度不同、形状各异的工件。波纹设计还能使吸盘的上升动作更加柔和，易于分离较薄的工件。产品可提供硅橡胶、导电硅橡胶、氯丁橡胶、HNBR和丁腈-聚氯乙烯共混胶等多种材质。
Login or create account to access all our content and features!
Variants
0101103
0101104
0101417
0101418
0101419
0101420
0101421
0101422
0101423
0101424
0101425
0101426
0101427
0101430
0101431
0101432
0101433
0101434
0101435
0101436
0101437
0101438
0101440
0101442
0108077
0108078
0108168
0109845
0110343
9906494
9906882
9907862
9908688
9908767
9908768
9908769
9908770
9908772
9908773
0108167
物流与仓储
包装
General
物料
硅树脂
Characteristics
干燥钣金 , 塑料注塑成型零件
吸盘型号
B
容积
10 cm³
最小重量
7 g
Fitting
接头选件
过滤网
接头尺寸
1/8"
接头类型
内螺纹
接头类型
NPSF螺纹
Dimension
高度
34.2 mm
执行外径
38.4 mm
最小外径
34.6 mm
Performance - lifting forces
B30-2
20 -kPa
12 N
9.4 N
60 -kPa
22 N
16.6 N
90 -kPa
27 N
22.2 N
Material
型号
Silicone, SIL 50° Shore A
颜色
Red
Temperature
-40 - 392 °F
硬度
50 °Shore A
Material resistance
酒精
++
浓酸
-
乙醇
n/a
水解作用
+
甲醇
n/a
油
-
氧化
+++
汽油
-
耐磨性
++
+++
Dimensional drawings
