Item number: 0101435
40 Variants

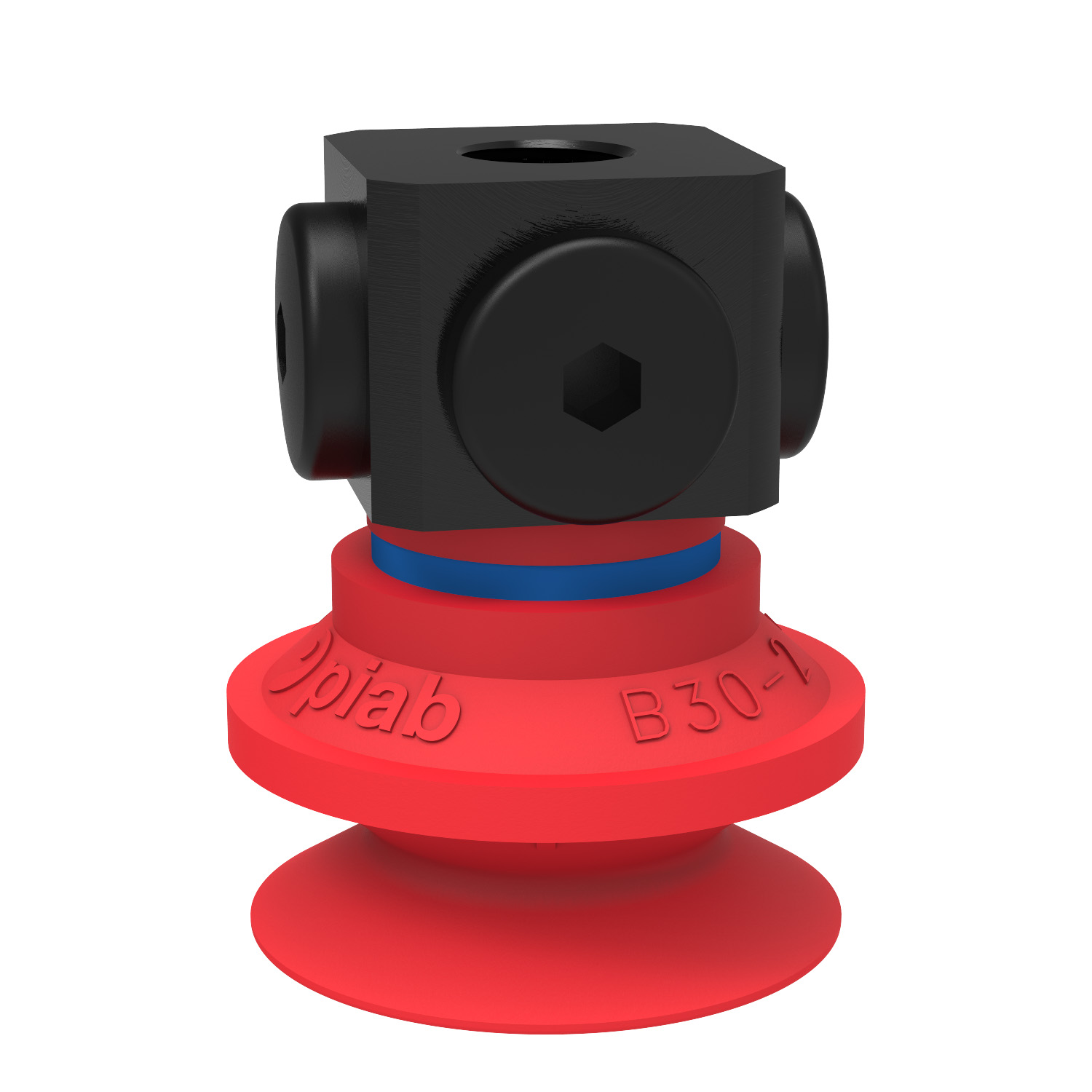

Suction cup B30-2 Silicone, 5x1/8" NPSF female
在同一提升设备上部署多个短波纹吸盘,可用于搬运高度不同、形状各异的工件。波纹设计还能使吸盘的上升动作更加柔和,易于分离较薄的工件。产品可提供硅橡胶、导电硅橡胶、氯丁橡胶、HNBR和丁腈-聚氯乙烯共混胶等多种材质。
Login or create account to access all our content and features!
Variants
- 0101103
- 0101104
- 0101417
- 0101418
- 0101419
- 0101420
- 0101421
- 0101422
- 0101423
- 0101424
- 0101425
- 0101426
- 0101427
- 0101430
- 0101431
- 0101432
- 0101433
- 0101434
- 0101435
- 0101436
- 0101437
- 0101438
- 0101440
- 0101442
- 0108077
- 0108078
- 0108168
- 0109845
- 0110343
- 9906494
- 9906882
- 9907862
- 9908688
- 9908767
- 9908768
- 9908769
- 9908770
- 9908772
- 9908773
- 0108167
物流与仓储
包装
General
物料
硅树脂
Characteristics
干燥钣金 , 塑料注塑成型零件
吸盘型号
B
容积
10 cm³
最小重量
7 g
Fitting
接头选件
无
接头尺寸
5×1/8"
接头类型
内螺纹
接头类型
NPSF螺纹
Dimension
高度
44.2 mm
执行外径
38.4 mm
最小外径
34 mm
Performance - lifting forces
B30-2
20 -kPa
12 N
9.4 N
60 -kPa
22 N
16.6 N
90 -kPa
27 N
22.2 N
Material
型号
Silicone, SIL 50° Shore A
颜色
Red
Temperature
-40 - 392 °F
硬度
50 °Shore A
Material resistance
酒精
++
浓酸
-
乙醇
n/a
水解作用
+
甲醇
n/a
油
-
氧化
+++
汽油
-
耐磨性
++
+++
