Item number: 0122287
9 Variants

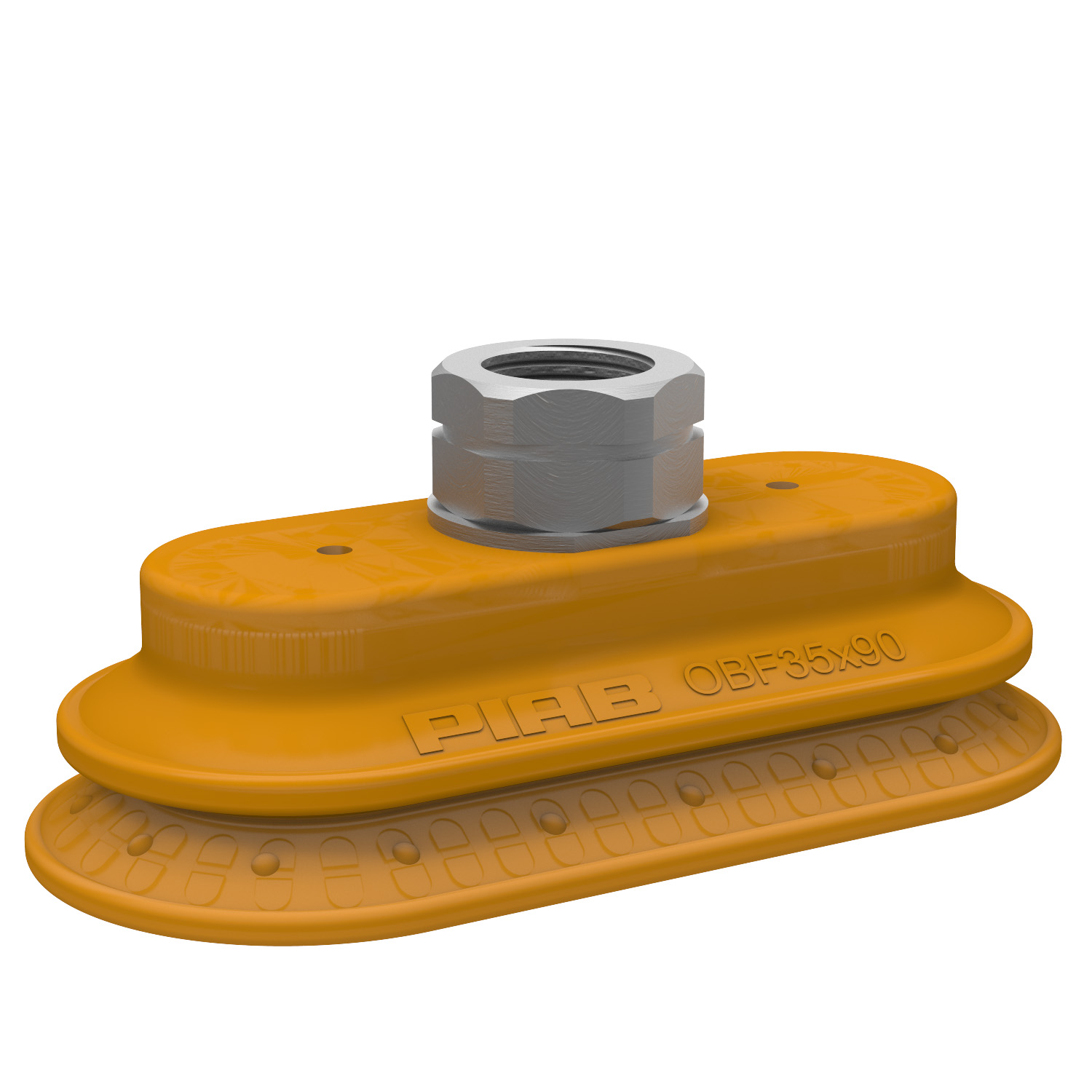

Suction cup OBF35X90P Polyurethane 55/60, 3/8" NPT female
Login or create account to access all our content and features!
Variants
- 0122287
- 0119121
- 0121436
- 0200694
- 0119123
- 0213929
- 0213915
- 0242504
- 0213919
Features
- As ventosas de frição foram especialmente projetadas para uso com superficies oleosas, tais como com folhas metálicas em processos de estamparia.
- O desgaste normal na ventosa de frição não afetará por longo tempo a performance da força de cisalhamento.
- Esta ventosa é a melhor escolha se a quantidade do óleo de estamparia utilizada na folha for maior que 0,1g/m2.
- Graças à forte aderência em superfícies oleosas, as ventosas de frição podem resistir a altas forças de cisalhamento, tipicamente 2 a 4 vezes mais do que as ventosas convencionais correspondentes.
- O projeto da "OBF" é adequado para objetos oblongos com superfícies planas ou abauladas, tais como aquelas encontradas nas peças dos corpos dos carros nas indústrias automotivas.
- Podem manipular objetos com alturas diferentes.
- As ventosas DURAFLEX confeccionadas em material especialmente desenvolvido que agrega a elasticidade da borracha e a resistência do poliuretano. Este material não deixa marcas nos objetos manipulado.
Automotiva
- Estrutura e laterais de carroceria
- Desempilhamento
- Ferramentas ergonômicas de ativação/desativação de portas
- Montagem e instalação de tanque de combustível
- Montagem e instalação de vidros
General
Material
Poliuretano (PU)
Characteristics
Folha de metal oleosa
Modelo de ventosa
OBF
Volume
36 cm³
Peso
77 - 97 g
Fitting
Opções de conexões
Nada
Tamanho de conexão
3/8"
Modelo de conexão
Fêmea
Tipo de conexão
Rosca NPT
Dimension
Altura
41.5 mm
Comprimento
105 mm
Largura (1)
50 mm
Performance - lifting forces
OBF35x90P Dry metal sheet
60 -kPa
140 N
125 N
90 -kPa
198 N
179 N
Performance - lifting forces
OBF35x90P Oily steel plate
60 -kPa
108 N
105 N
90 -kPa
157 N
151 N
Material
Nome
Polyurethane (PU60)
Cor
GreenTransparent
Temperature
50 - 122 °F
Dureza
60 °Shore A
Material
Nome
Polyurethane (PU55)
Cor
Orange
Temperature
50 - 122 °F
Dureza
55 °Shore A
Material resistance
Álcool
n/a
Ácidos concentrados
+
Etanol
+
Hidrólise
+
Metanol
-
Óleo
+++
Oxidação
-
Gasolina
+
Resistência ao desgaste
+++
+++
Material resistance
Álcool
n/a
Ácidos concentrados
+
Etanol
+
Hidrólise
+
Metanol
-
Óleo
+++
Oxidação
-
Gasolina
+
Resistência ao desgaste
+++
+++
