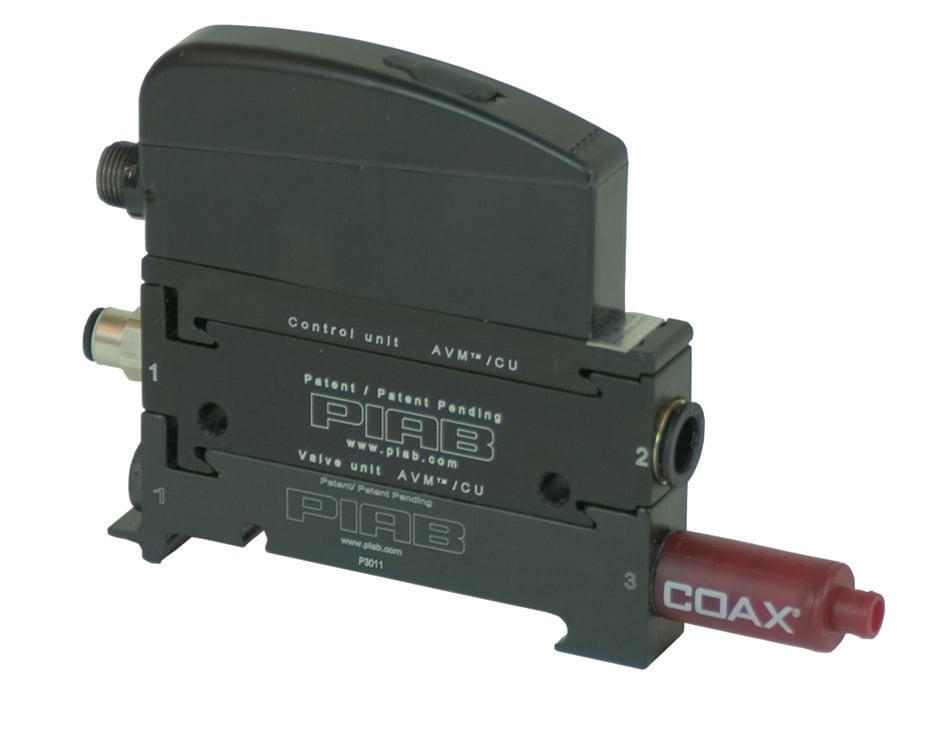

Item number: P3010_CU
P3010 CU
As bombas compactas e empilháveis compõe a família de ejetores multi-etapa movidos a ar comprimido, tendo como base a tecnologia COAX®, que vem com controles in...
Read more
This is a configurable product. Please use the configurator to customize the item to your needs and see updated price and availability there.
Features
- Multistage patenteado cartucho COAX ® - MINI - com Pi, Si, Xi cartucho.
- Integrado Unidade de Controle (CU) com válvulas de vácuo elétrica para a off-blow-off e controle.
- Válvula mecânica para sopro de ajuste de fluxo.
- Slim, design compacto e configurável e modular
Embalagens
- Contato direto com o alimento
- Alimentação rotativa de caixa de papelão
- Formação de bandejas, carga e descarga de bandejas
- Alimentação de esteira a vácuo
Plásticos
General
Material
Al , Nitrilo (NBR) , PA , PMMA , SS
Nível de ruído
66 - 68 dBA
Temperatura
0 - 50 °C
Peso
236 - 316 g
Electrical data
Consumo de corrente (nominal)
60 mA
Umidade máxima
90 % RH
Ripple máximo
1 V_rms
Classe de isolação
IP65 [NEMA 4]
Tensão de alimentação
22 - 28 VDC
Tensão de alimentação nominal
24 VDC
Performance
Pressão de alimentação máxima
0.7 MPa
Pneumatic data
Faixa de fluxo de vácuo (blow-off)
0 - 7.5 Nl/s
Função da válvula
NC
Feed pressure | Air consumption | Vacuum flow (Nl/s) at different vacuum levels (-kPa) | Max vacuum | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
MPa | Nl/s | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | -kPa |
0,32 | 0.44 | 1.4 | 0.6 | 0.44 | 0.27 | 0.19 | 0.14 | 0.1 | 0.06 | 0.03 | 0 | 90 |
0,6 | 0.54 | 1.45 | 0.79 | 0.53 | 0.42 | 0.3 | 0.16 | 0.11 | 0.08 | 0.01 | 0 | 93 |
0,5 | 0.46 | 1.43 | 0.7 | 0.5 | 0.33 | 0.19 | 0.15 | 0.11 | 0.07 | 0.045 | 0.011 | 94 |
0,6 | 0.79 | 1.6 | 1 | 0.5 | 0.41 | 0.36 | 0.28 | 0.17 | 0.05 | 0.01 | 0 | 83 |
0,6 | 0.44 | 1.34 | 0.73 | 0.55 | 0.35 | 0.23 | 0.17 | 0.13 | 0.08 | 0 | 0 | 75 |
