Item number: 0210603
9 Variants

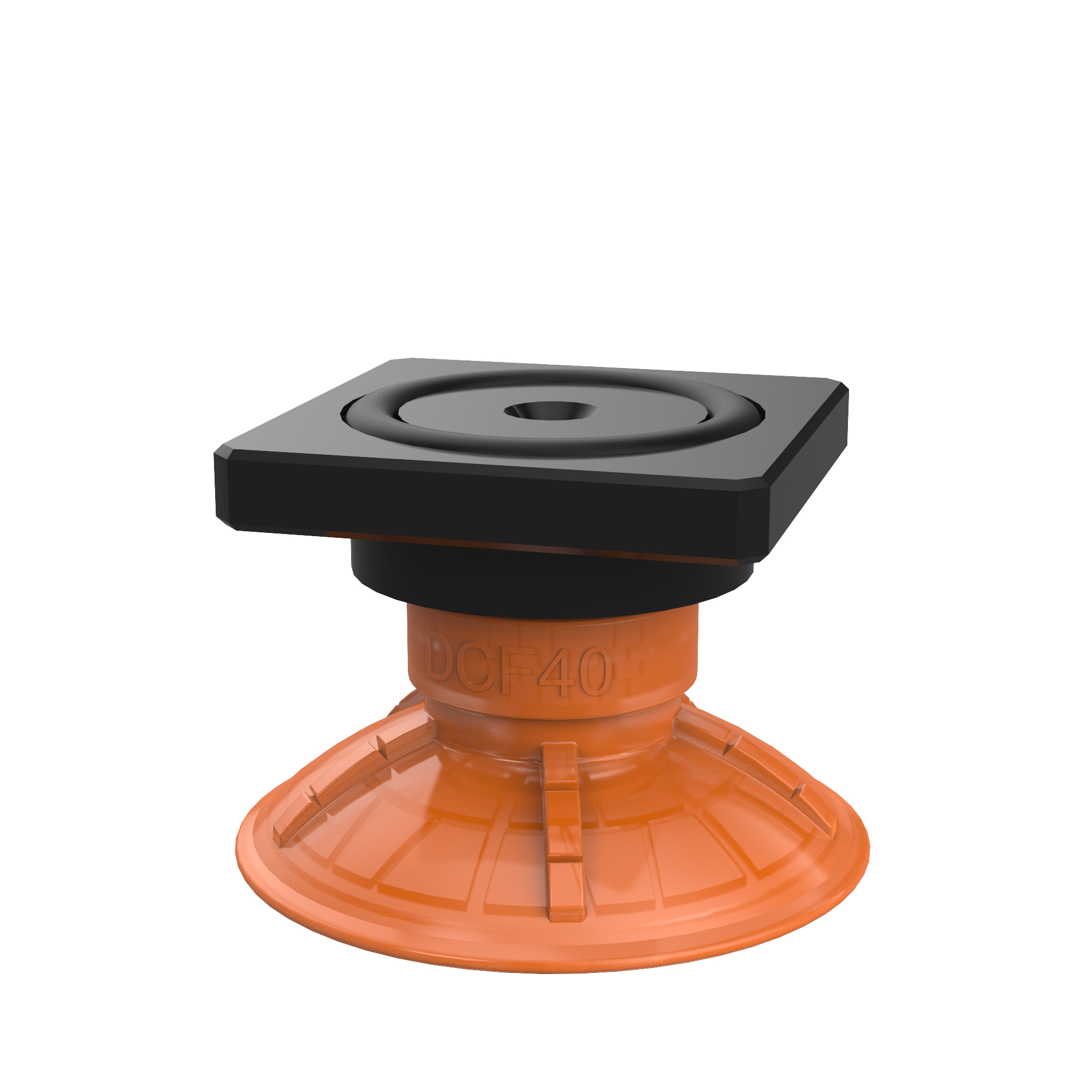

Suction cup DCF40P Polyurethane 60, T-slot
Login or create account to access all our content and features!
Variants
- 0210330
- 0210596
- 0210597
- 0210598
- 0210599
- 0210600
- 0210601
- 0210602
- 0210603
Features
- Ventouses de friction spécialement conçues pour les surfaces huilées plates ou bombées, comme les tôles sur les lignes d'emboutissage.
- Matériau à très grande longévité, l'usure normale de la ventouse n'affecte pas ses performances de cisaillement à long terme.
- Meilleur choix possible si l'huile de presse utilisée sur la tôle est > 0.1g/m2 et reste également un bon choix sur les tôles sèches.
- Le dessin élaboré de la sculture de friction interne apporte des performances de prise supplémentaires; les ventouses peuvent résister à de très grandes contraintes de cisaillement, 3 à 5 fois supérieures aux ventouses conventionnelles équivalentes.
- Conception mince pour bien épouser les surfaces convexes ou concaves. La conception mince et pliable combinée avec une structure de friction interne spéciale renforcent les performances de prise.
- Les ventouses DURAFLEX® sont conçues dans une matière spécialement développée pour combiner la souplesse du caoutchouc et la résistance à l'usure du polyuréthane. Le matériau ne laisse pas de trace sur les objets manutentionnés et possède une fantastique mémoire élastique, même après des centaines voire des milliers de cycles.
Automobile
- Protections latérales et cadres
- Dépilage
- Outils ergonomiques marche/arrêt pour les portes
- Assemblage et installation du réservoir d’essence
- Assemblage et installation du verre
General
Matériaux
Polyuréthane (PU)
Characteristics
Tôle grasse
Modèle de ventouse
DCF
Volume
3.7049 cm³
Masse, mini
27.2 g
Fitting
Matériaux
Al (anodized)
Genre de la fixation
T-slot
Dimension
Hauteur
23 mm
Hauteur 2 (Actuated)
16.9 mm
Diamètre extérieur, en action
42 mm
Diamètre extérieur, mini
40 mm
Performance - lifting forces
DCF40 Oily metal sheet
60 -kPa
40 N
19 N
90 -kPa
55 N
28 N
Performance - lifting forces
DCF40 Dry metal sheet
60 -kPa
43 N
27 N
90 -kPa
56 N
44 N
Material
Nom
Polyurethane (PU60)
Couleur
Orange
Temperature
50 - 122 °F
Dureté
60 °Shore A
Material resistance
Alcool
n/a
Acides concentrés
+
Éthanol
+
Hydrolyse
+
Méthanol
-
Huiles
+++
Oxydation
-
Pétrole
+
Résistance à l’usure
+++
+++
