Numéro d'article: 0210559
9 Variantes

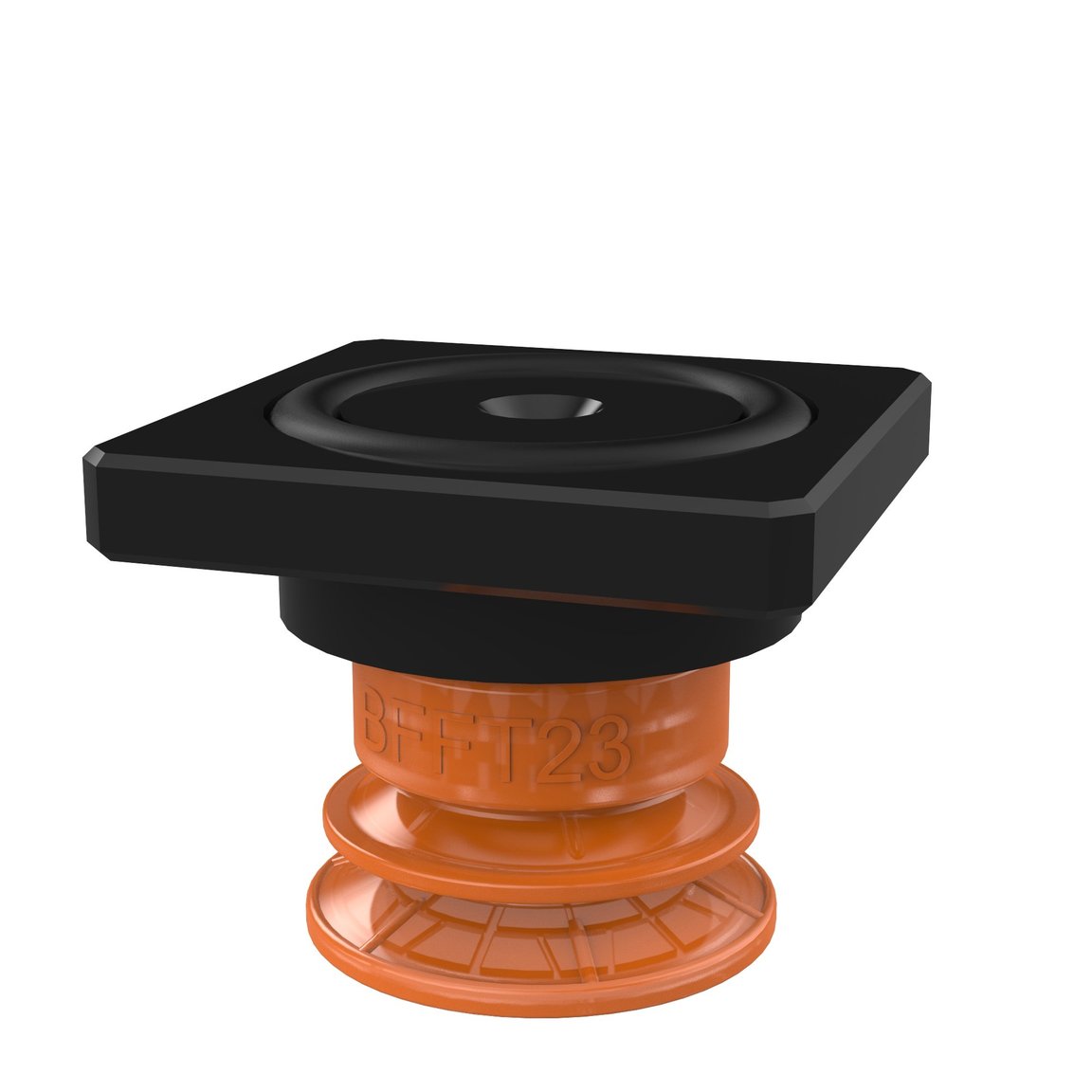

Suction cup BFFT23P Polyurethane 60/60/30, G1/4" female
Connectez-vous ou créez un compte pour accéder à tout notre contenu et fonctionnalités!
Variantes
0210170
0210555
0210556
0210557
0210558
0210559
0210560
0210561
0210562
Fonctionnalités
- Ventouses de friction spécialement conçues pour les tôles de métal minces (0,6 à 0,8mm) à la surface huilée, comme les pièces de carroserie automobile sur les lignes de presses d'emboutissage.
- Matériau à très grande longévité, l'usure normale de la ventouse n'affecte pas ses performances de prise à long terme.
- Le dessin élaboré de la sculture de friction interne apporte des performances de prise supplémentaires; les ventouses peuvent résister à de très grandes contraintes de cisaillement, 3 à 5 fois supérieures aux ventouses conventionnelles équivalentes.
- Constituent le meilleur choix possible si l'huile de presse utilisée sur la tôle > 0.1g/m2 mais également sur les tôles sèches.
- Les "BFFT" conviennent pour les surfaces plates et minces ou les surfaces galbées/irrégulières, et si une compensation de niveau est nécessaire, par exemple dans les applications de dépilage.
- Le plot de butée intérieur plat, en double dureté, procure une bonne prise et une bonne stabilité pendant les mouvements quelle que soit l'orientation.
- Les ventouses DURAFLEX® sont conçues dans une matière spécialement développée pour combiner la souplesse du caoutchouc et la résistance à l'usure du polyuréthane. Le matériau ne laisse pas de trace sur les objets manutentionnés et possède une fantastique mémoire élastique, même après des centaines voire des milliers de cycles.
Automobile
- Protections latérales et cadres
- Dépilage
- Outils ergonomiques marche/arrêt pour les portes
- Assemblage et installation du réservoir d’essence
- Assemblage et installation du verre
- Transfert de presse à presse
Général
Matériaux
Polyuréthane (PU)
Characteristics
Tôle grasse
Modèle de ventouse
BFFT
Volume
1.08 cm³
Masse, mini
20.1 g
Raccord
Matériaux
Al
Tailles des fixations
1/4"
Genre de la fixation
Femelle
Type de fixation
Filetage Gaz
Dimension
Hauteur
26.1 mm
Hauteur 2 (Actuated)
21.2 mm
Diamètre extérieur, en action
24 mm
Diamètre extérieur, mini
23 mm
Performance - forces de levage
BFFT23 Oily metal sheet
60 -kPa
17 N
9 N
90 -kPa
23 N
12 N
Performance - forces de levage
BFFT23 Dry metal sheet
60 -kPa
19 N
15 N
90 -kPa
27 N
19 N
Matériel
Nom
Polyurethane (PU60)
Couleur
Orange
Température
10 - 50 °C
Dureté
60 °Shore A
Matériel
Nom
Polyurethane (PU60)
Couleur
GreenTransparent
Température
10 - 50 °C
Dureté
60 °Shore A
Matériel
Nom
Polyurethane (PU30)
Couleur
Yellow
Température
10 - 50 °C
Dureté
30 °Shore A
Résistance du matériel
Alcool
n/a
Acides concentrés
Éthanol
Hydrolyse
Méthanol
Huiles
Oxydation
Pétrole
Résistance à l’usure
Résistance du matériel
Alcool
n/a
Acides concentrés
Éthanol
Hydrolyse
Méthanol
Huiles
Oxydation
Pétrole
Résistance à l’usure
Résistance du matériel
Alcool
n/a
Acides concentrés
Éthanol
Hydrolyse
Méthanol
Huiles
Oxydation
Pétrole
Résistance à l’usure
Dessins dimensionnels
Cette activité nécessite une connexion. Veuillez vous connecter ou vous inscrire pour bénéficier de tous les avantages de piab.com.
CAO
CAD
Fiche technique
PDF
Certificats
PDF
