Item number: 0110336
34 Variants

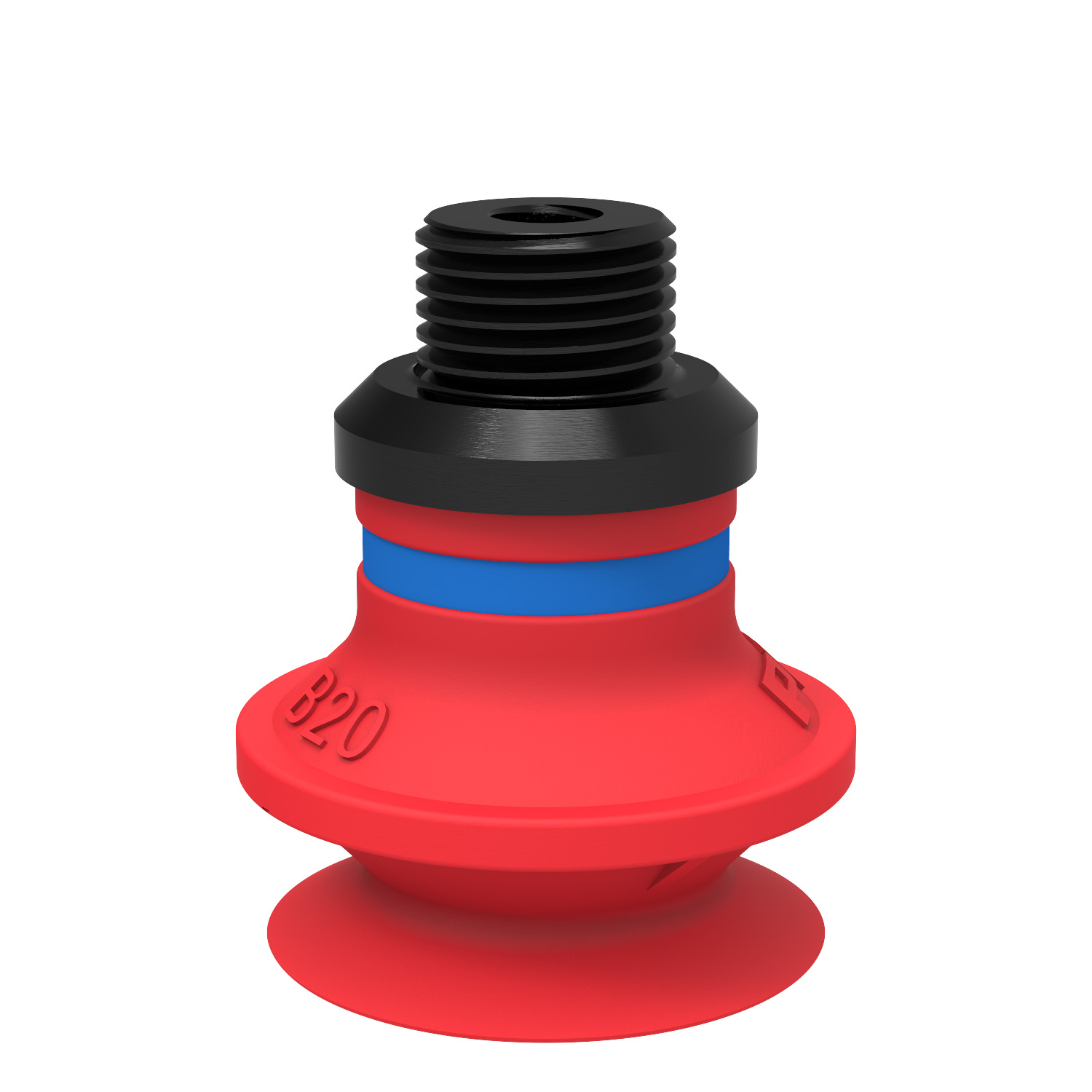

Suction cup B20 Silicone, G1/8" male/M5 female, PA
Plusieurs ventouses à 1½ soufflets, placées sur un même appareil de levage, peuvent saisir des objets ayant des hauteurs et des formes variables. Les soufflets...
Read more
Login or create account to access all our content and features!
Variants
- 0101102
- 0101160
- 0101161
- 0101163
- 0101164
- 0101165
- 0101166
- 0101169
- 0101171
- 0101172
- 0101174
- 0101175
- 0101176
- 0101177
- 0101178
- 0101180
- 0101181
- 0110336
- 0110949
- 0128712
- 9906875
- 9906876
- 9906877
- 9906878
- 9906879
- 9906880
- 9906881
- 9906883
- 9906884
- 9906887
- 0101101
- 0101167
- 0101162
- 0101173
Features
- Conviennent lorsqu'une compensation de niveau est nécessaire. L'action des soufflets permet de manutentionner des objets dont l'état de surface et la hauteur peuvent être différents, comme par exemple le carton ondulé.
- Permettent la séparation de pièces minces.
- Autorisent uniquement la manutention d'objets légers lorsque la force de levage est parallèle à la surface de contact.
Logistique et entreposage
Emballage et conditionnement
General
Matériaux
Silicone (SIL)
Characteristics
Tôle sèche , Pièces plastiques moulées par injection
Modèle de ventouse
B
Volume
2.7 cm³
Masse, mini
3.2 g
Fitting
Options de fixation
Aucun
Tailles des fixations
1/8" , M5
Genre de la fixation
Femelle/Mâle
Type de fixation
Filetage Gaz , Filetage Métrique
Dimension
Hauteur
28.5 mm
Diamètre extérieur, en action
26 mm
Diamètre extérieur, mini
22.2 mm
Performance - lifting forces
B20
20 -kPa
5,9 N
2,9 N
60 -kPa
9,8 N
5,4 N
90 -kPa
14 N
8,22 N
Material
Nom
Silicone, SIL 50° Shore A
Couleur
Red
Temperature
-40 - 392 °F
Dureté
50 °Shore A
Material resistance
Alcool
++
Acides concentrés
-
Éthanol
n/a
Hydrolyse
+
Méthanol
n/a
Huiles
-
Oxydation
+++
Pétrole
-
Résistance à l’usure
++
+++
