Item number: 0101676
21 Variants

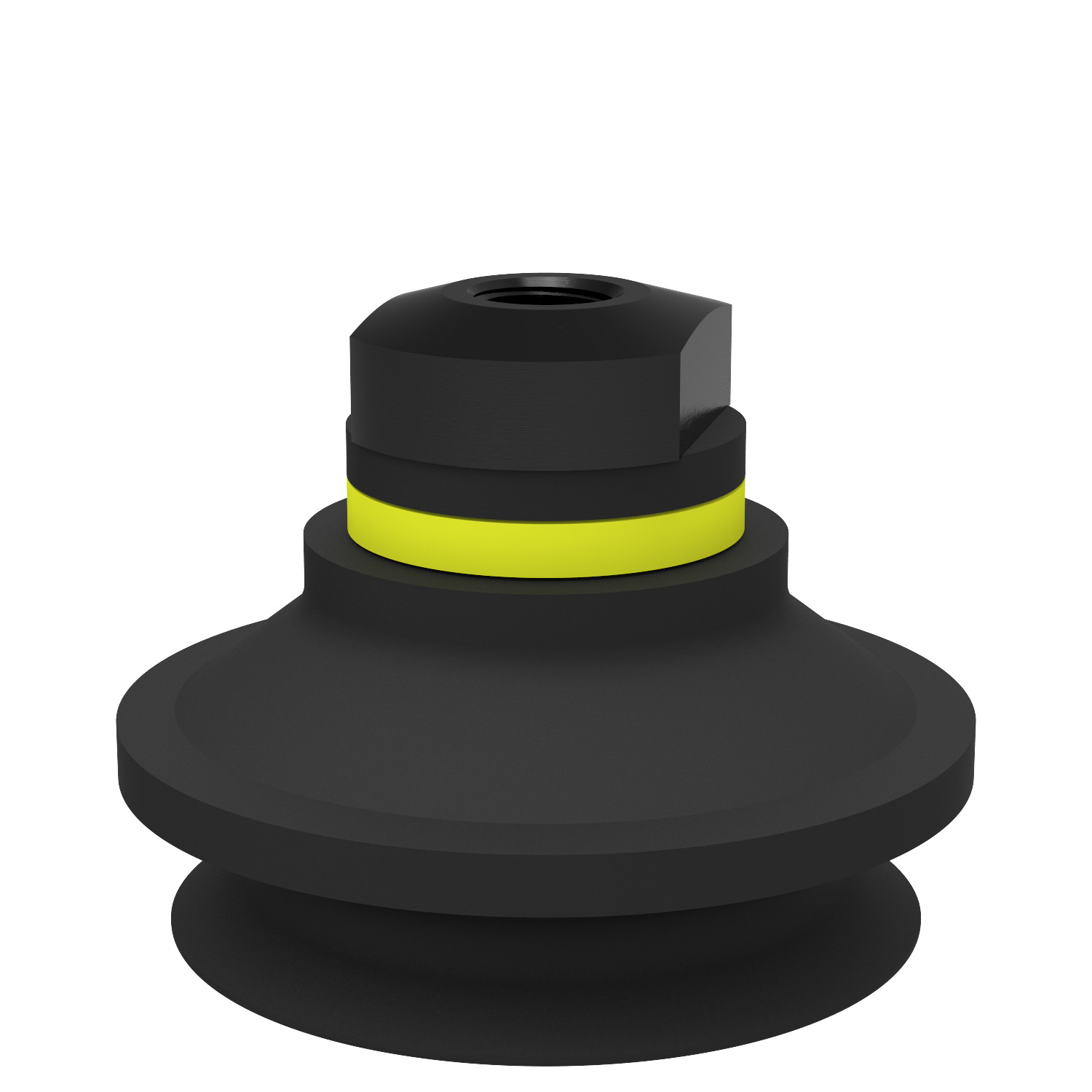

Suction cup B50-2 Nitrile-PVC with filter, 1/8" NPSF female, with dual flow control valve
Plusieurs ventouses à 1½ soufflets, placées sur un même appareil de levage, peuvent saisir des objets ayant des hauteurs et des formes variables. Les soufflets...
Read more
Login or create account to access all our content and features!
Variants
0101109
0101110
0101656
0101657
0101658
0101659
0101660
0101661
0101662
0101663
0101669
0101670
0101671
0101672
0101673
0101674
0101675
0101676
0101677
0110347
0110957
Features
- Conviennent lorsqu'une compensation de niveau est nécessaire. L'action des soufflets permet de manutentionner des objets dont l'état de surface et la hauteur peuvent être différents, comme par exemple le carton ondulé.
- Permettent la séparation de pièces minces.
- Autorisent uniquement la manutention d'objets légers lorsque la force de levage est parallèle à la surface de contact.
- Avec filtre maille.
Logistique et entreposage
Emballage et conditionnement
General
Matériaux
Nitrile-PVC (NPV)
Characteristics
Tôle sèche , Pièces plastiques moulées par injection
Débit de fuite maximum
0.16 Nl/s
Modèle de ventouse
B
Valve restriction | mm
0.039 in
Volume
32 cm³
Masse, mini
20 g
Fitting
Options de fixation
Limiteur de débit à soupape de contre-soufflage , Disque filtrant
Tailles des fixations
1/8"
Genre de la fixation
Femelle
Type de fixation
Filetage NPSF
Dimension
Hauteur
44.4 mm
Diamètre extérieur, en action
59 mm
Diamètre extérieur, mini
51.8 mm
Performance - lifting forces
B50-2
20 -kPa
33 N
24,2 N
60 -kPa
65 N
51,2 N
90 -kPa
82 N
60,8 N
Material
Nom
Nitrile-PVC (NPV)
Couleur
Black
Temperature
32 - 194 °F
Dureté
50 °Shore A
Material resistance
Alcool
++
Acides concentrés
+
Éthanol
n/a
Hydrolyse
++
Méthanol
n/a
Huiles
+++
Oxydation
++
Pétrole
+++
Résistance à l’usure
+++
++
