Item number: 0101649
40 Variants

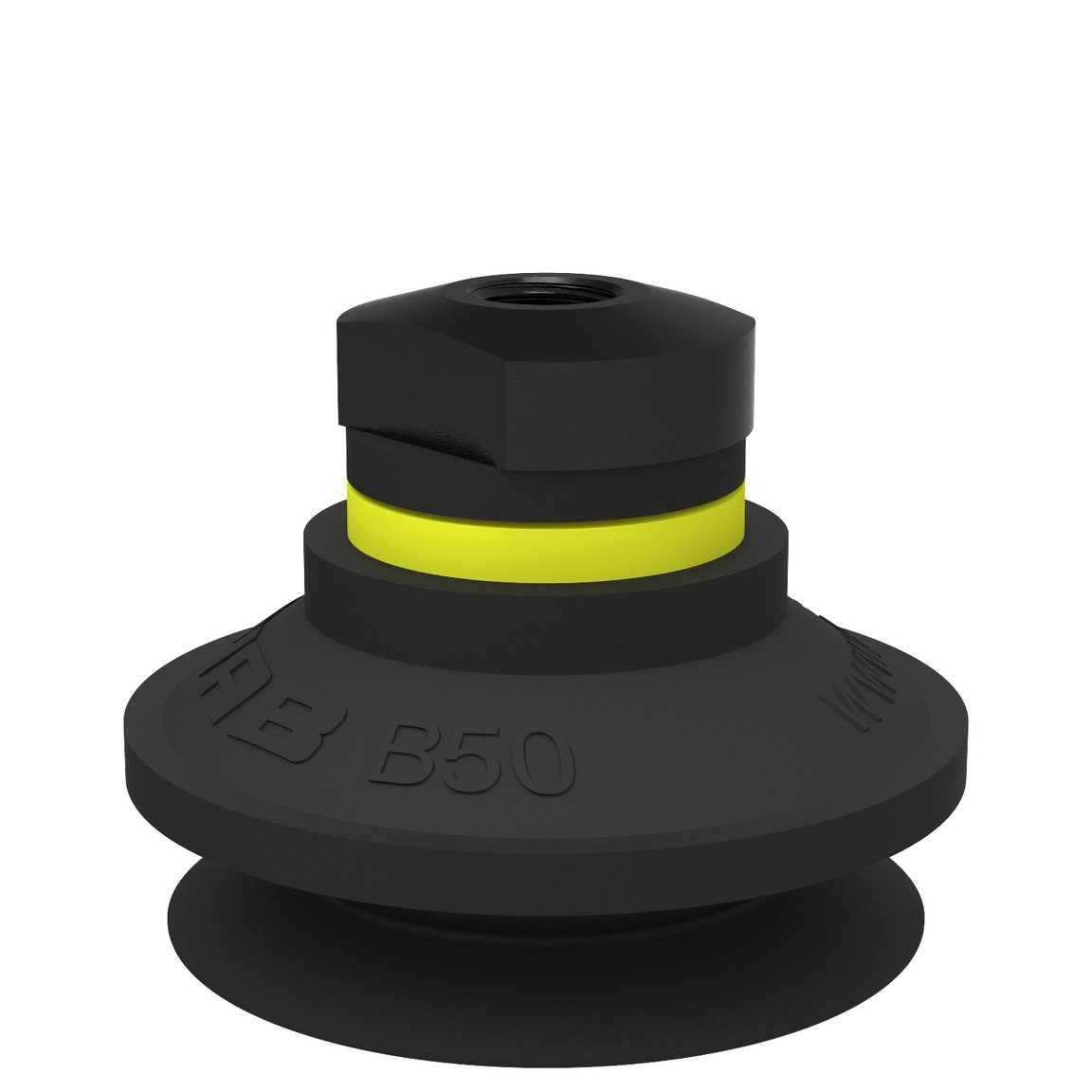

Suction cup B50 Nitrile-PVC, 1/8" NPSF female, with mesh filter
Plusieurs ventouses à 1½ soufflets, placées sur un même appareil de levage, peuvent saisir des objets ayant des hauteurs et des formes variables. Les soufflets...
Read more
Login or create account to access all our content and features!
Variants
- 0101107
- 0101108
- 0101630
- 0101631
- 0101632
- 0101633
- 0101634
- 0101635
- 0101636
- 0101637
- 0101638
- 0101639
- 0101640
- 0101643
- 0101644
- 0101645
- 0101646
- 0101647
- 0101648
- 0101649
- 0101650
- 0101651
- 0101652
- 0101653
- 0108165
- 0108171
- 0108172
- 0108173
- 0111063
- 3150028SA
- 9908740
- 9906290
- 9908627
- 9908789
- 9908790
- 9908791
- 9908796
- 9908792
- 9908793
- 9908794
Features
- Conviennent lorsqu'une compensation de niveau est nécessaire. L'action des soufflets permet de manutentionner des objets dont l'état de surface et la hauteur peuvent être différents, comme par exemple le carton ondulé.
- Permettent la séparation de pièces minces.
- Autorisent uniquement la manutention d'objets légers lorsque la force de levage est parallèle à la surface de contact.
Logistique et entreposage
Emballage et conditionnement
General
Matériaux
Nitrile-PVC (NPV)
Characteristics
Tôle sèche , Pièces plastiques moulées par injection
Modèle de ventouse
B
Volume
32 cm³
Masse, mini
20 g
Fitting
Options de fixation
Filtre maille
Tailles des fixations
1/8"
Genre de la fixation
Femelle
Type de fixation
Filetage NPSF
Dimension
Hauteur
44.3 mm
Diamètre extérieur, en action
60 mm
Diamètre extérieur, mini
53.7 mm
Performance - lifting forces
B50
20 -kPa
33 N
24,2 N
60 -kPa
65 N
51,2 N
90 -kPa
82 N
60,8 N
Material
Nom
Nitrile-PVC (NPV)
Couleur
Black
Temperature
32 - 194 °F
Dureté
50 °Shore A
Material resistance
Alcool
++
Acides concentrés
+
Éthanol
n/a
Hydrolyse
++
Méthanol
n/a
Huiles
+++
Oxydation
++
Pétrole
+++
Résistance à l’usure
+++
++
